【導讀】在設計電源時，設計人員面臨的挑戰之一是如何處理瞬態電壓。保護電路不受高于集成電路(IC)額定輸入電壓（VIN）的電壓峰值破壞非常重要。在處理瞬態電壓時，設計人員可以選擇在系統前端使用輸入電壓范圍較寬的DC/DC轉換器保護所有瞬態電壓，或者使用輸入電壓較低的DC/DC轉換器再加上鉗位電路來提供瞬態電壓保護。
乍一看，選擇第一種解決方案，額定輸入電壓為36V或60V、VIN范圍較寬的DC/DC轉換器會更貴，因?yàn)?ku的價格比額定輸入電壓更低的轉換器要高。但是，低輸入電壓轉換器瞬態電壓保護所需的電壓鉗位電路會增加10至12個外部元件，會增加材料清單（BOM）數和成本以及解決方案的尺寸。本文將對比SIMPLE SWITCHER® LM43603 36 VIN、3A降壓轉換器解決方案與17 VIN、3A轉換器加吸收浪涌電壓的鉗位電路解決方案的尺寸和成本。

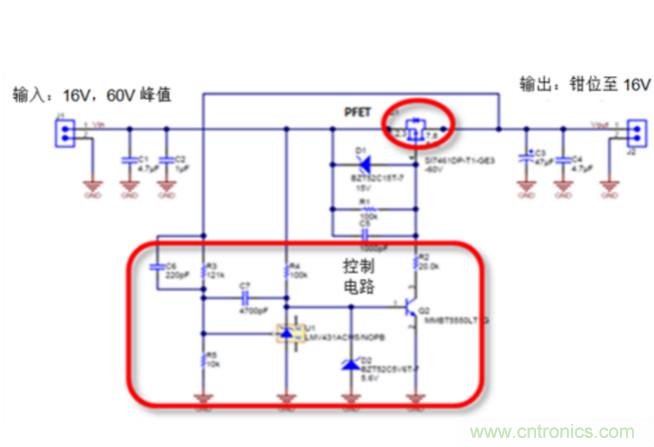

圖1中的電路圖為一種解決方案的例子，用于在集成電路的額定電壓低于最高輸入電壓峰值時鉗位輸入電壓。這一解決方案使用LMV431并聯穩壓器和PNP晶體管作為控制電路。該P(yáng)通道場效應晶體管（PFET）在VIN發生浪涌時會攜帶通過電流和增大的電壓降，增大功耗，保護DC/DC轉換器。可以在應用注釋《汽車負載突降中的過壓保護電路》中找到關于此技術的更多細節。
如圖1所示，該輸入鉗位控制電路和PFET為解決方案增加了13個外部元件。如圖2所示，根據1000數量的網上公布價格，這13個外部元件增加的成本為1.19美元。采用1000數量的價格0.96美元和電感、電容與電阻等外部元件的成本，17VIN 3A轉換器解決方案的成本約為1.62美元。這樣一來，使用17VIN降壓轉換器加上鉗位電路的總成本約為1.62+1.19=2.81美元。另外，控制電路與PFET將低VIN解決方案的尺寸增加了約210 mm2。17VIN, 3A轉換器約為100 mm2，整個解決方案的尺寸為100+250=350 mm2。

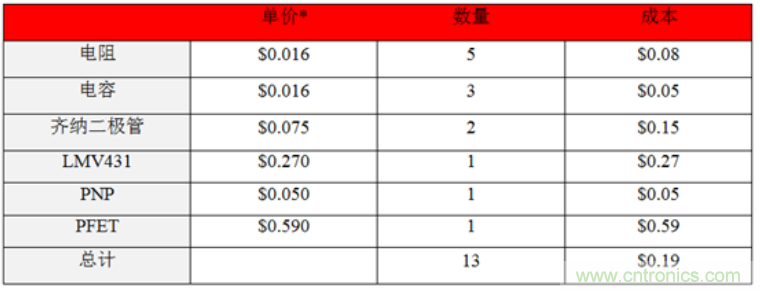

圖2：控制電路成本明細
另一個選擇是使用像SIMPLE SWITCHER® LM43603 36 VIN、3A 同步降壓轉換器這樣輸入電壓范圍較大的DC/DC轉換器覆蓋最大VIN峰值。采用LM43603等寬VIN器件的情況下，設計人員無需使用鉗位電路，可以節省時間、成本和主板空間。根據公布的1000單位的價格1.85美元和電感、電阻與電容等外部元件的成本，LM43603解決方案的總成本約為2.51美元。這意味著使用寬VIN LM43063可以節省0.3美元，或約12%：2.51美元VS 2.81美元。解決方案的尺寸是另一項優勢。Lm43603解決方案的總體尺寸約為250解決方案的總體尺寸約為250 mm2，比前一種解決方案小24%或60mm2。
LM43603等寬VIN解決方案的另一優勢是可靠性高。正如我在此前的文章中提到的, 增加外部元件會增大系統的風險。最可靠的解決方案是采用外部元件最少的最簡單的解決方案，因?yàn)檫@樣降低了元件發生故障的風險。尤其是在一些汽車和工業應用中，增加可靠性非常重要。另外，設計其它鉗位控制電路會為設計周期增加很大的工作量。使用控制電路和PFET意味著必須再選擇12個外部元件，進行更多的測試和模擬，保證元件正常工作。可以通過寬VIN范圍的穩壓器實現更低的系統成本和更高的可靠性，為什么還要如此大費周章呢？
當然，由于廠商和供應商的數量和合同以及設計布局的不同，價格和解決方案尺寸可能有較大差異。采用寬VIN解決方案節省的尺寸和成本百分比也會隨之變化。但是，我希望本文的分析展示了，盡管1000單位的預付價格更高，LM43603等寬VIN解決方案在處理輸入電壓瞬態過壓?jiǎn)栴}時，能夠節省解決方案成本、主板空間和設計時間。
