【導讀】在室內低壓調光應用中，母線電壓小于60V，一般會選用降壓調光驅動器。對于調光方式，存在模擬調光和數字PWM調光兩種方式。數字調光通過調整脈沖和信號周期的比率，實現調光功能；模擬調光調整輸出電流的幅值，實現調光目的。相比數字PWM調光方式，模擬調光方式的線性度更好，可以實現無極調光。

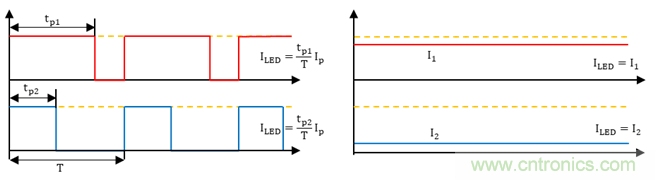

圖1：數字PWM調光方式和模擬調光方式
TPS92513HV是集成MOS的LED 調光芯片，輸入電壓支持4.5V – 60V，輸出電流最高支持1.5A。同時TPS92513HV支持模擬調光和數字PWM調光模式，適用于大多數調光應用。

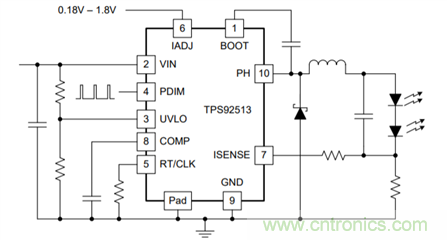

圖2：TPS92513HV典型應用電路
對于模擬調光，由于調光IC內部集成電路的工藝，存在失調電壓，即便模擬給定是0，芯片仍然會存在微弱的輸出。在實際的應用中，會存在即便是給定為0，LED還會存在微弱的光，即不能實現完全關斷。
針對于這個應用問題，通過添加一個邏輯判斷電路，在模擬輸入較低的條件下，拉低芯片數字調光輸入端口，從而實現完全關斷。具體實現電路如圖3所示，當模擬給定低于設定閾值時，運放輸出為低，成功封鎖了芯片輸出。
圖3：使用運放電路改進模擬調光性能
實現關斷電路，需要額外供電電路。 從成本和實現性上，推薦選用ATL431的供電電路，可以穩定實現一個35uA – 100mA的輸出，具體實現電路如圖4所示。
圖4：由ATL431 實現低成本IC 供電方案
