    液晶屏ESD防護解決方案

    發布時間:2021-09-06 來源:雷卯電子 責任編輯:wenwei

    【導讀】最近雷卯電子EMC工程師接到很多同學關于液晶屏ESD失效的整改案例,其實非常建議電子工程師在設計時考慮esd防護,這里做一個科普。

    1靜電的產生

    靜電是一種客觀存在的自然現象,產生的方式多種,如接觸、摩擦、電器間感應等。靜電的特點是長時間積聚、高電壓、低電量、小電流和作用時間短的特點。人體自身的動作或與其他物體的接觸,分離,摩擦或感應等因素,可以產生幾千伏甚至上萬伏的靜電。

    2行業的困擾

    ESD(靜電放電)對電子產品造成的破壞和損傷有突發性損傷和潛在性損傷兩種。所謂突發性損傷,指的是器件被嚴重損壞,功能喪失。這種損傷通常能夠在生產過程中的質量檢測中能夠發現,因此給工廠帶來的主要是返工維修的成本。而潛在性損傷指的是器件部分被損,功能尚未喪失,且在生產過程的檢測中不能發現,但在使用當中會使產品變得不穩定,時好時壞,因而對產品質量構成更大的危害。

    對觸控產品而言,如果顯示屏抗ESD能力弱,日常使用中,有可能會被ESD導致產品工作異常,死機,甚至損壞并引發其他的安全問題,所以目前各類液晶觸控類產品在上市銷售前的必須進行ESD及其他浪涌電流測試。

    3.液晶屏ESD測試 fail的主要現象

    3.1.無顯示(黑屏或白屏)-->系統fail或LCM fail(背光/LCD)

    3.2.顯示斷線。

    3.3.顯示花屏-->系統重新開機后能恢復正常。

    3.4.顯示閃動一下即正常。

    4.ESD Fail 的類型:

    4.1.IC 寄存器值 出錯;

    4.2.MIPI Vedio 數據出錯;

    5.ESD 防護之 硬件防護:

    5.1.增加 ESD Ring;

    強烈建議在靜電接觸口增加TVS ESD器件,利用其防靜電特性,形成靜電泄放回路,增強保護。

    液晶屏ESD防護解決方案

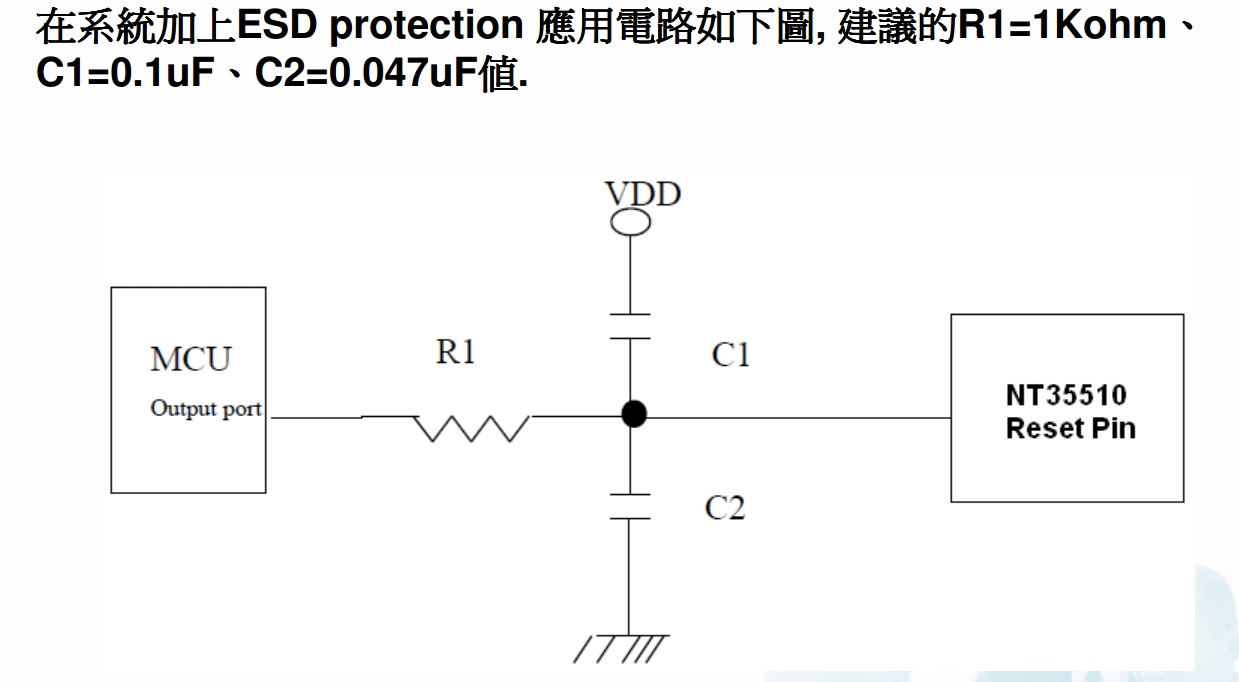

    5.2.在Reset pin加一RC 電路;

    液晶屏ESD防護解決方案

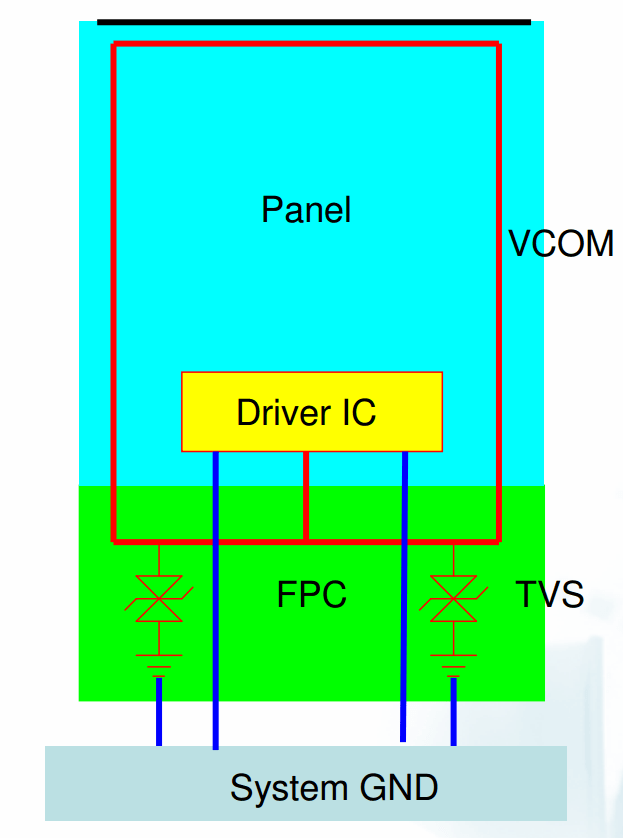

    5.3.在兩側VCOM處各加一TVS ,建議使用雷卯電子ULC0511CDN DFN1006封裝。已在眾多顯示客戶處成功應用,效果滿意。

    液晶屏ESD防護解決方案

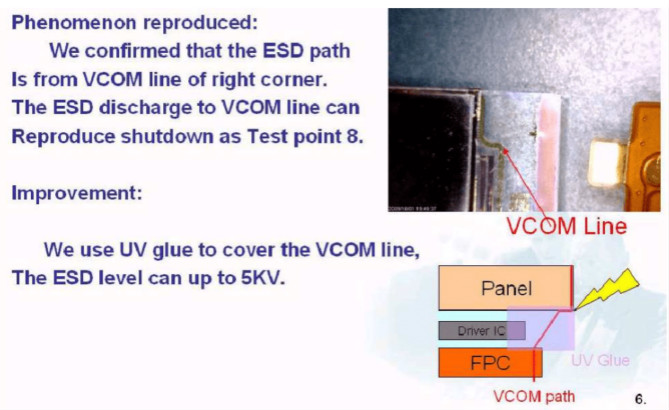

    5.4.面板上的裸露線路需 涂絕緣膠 or 貼絕緣膠布;

    液晶屏ESD防護解決方案

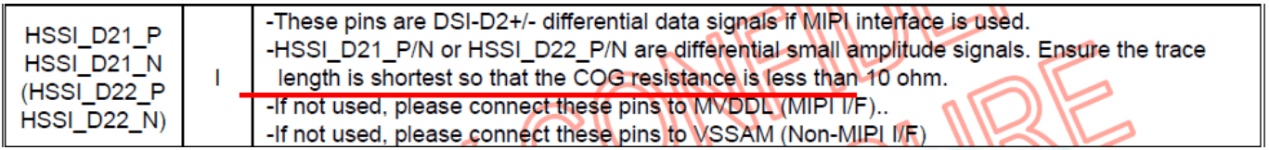

    5.5.不用的 MIPI pin 不可 floating, 接MVDDL ;

    液晶屏ESD防護解決方案

    電子產品的接口防護需用過壓保護器件,很多工程師意識到要用保護器件,但由于選型不當或沒按照 ESD 電路 PCB 設計原則,造成產品靜電測試或 EMC 測試不通過,產品多次驗證測試,浪費人力財力,造成產品延遲上市的事情總有發生,或過度設計,造成成本壓力。
