【導讀】近幾年智能手機、手機、MP3播放器等具有防水性能的產品陸續上市，因此對外部連接配件的防水性能的要求也是水漲船高。SMK為智能手機提供φ3.5耳機防水插口，采用了SMT型的貼裝方法。還能貼裝在FPC。
SMK最新開發和發售用于智能手機/小型薄型移動終端的φ3.5耳機防水插口，本產品采用了防止從插口插入部位向整機內部浸水的結構，而且在產品和整機外殼之間安裝了O型圈，從而實現了高度防水性能。此外，通過SMK獨自的結構實現了小型化和低背化，從而讓整機更加小型化和薄型化。

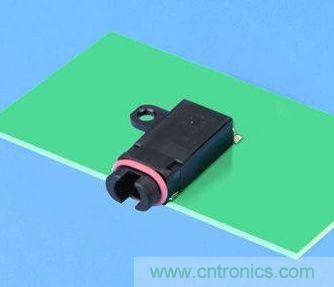

圖1: φ3.5mm耳機防水插口
特點
1） 附帶4極1個開關功能。加上語音L/R和GND，可以多連接一個信號。
2） 采用介入插頭的套筒結構開關（Sleeve Make Switch）方式檢出插頭，通過自行凈化效
3） 采用獨自的結構，設置了IPX7的防水性能。
4） 采用SMK獨自的結構，實現了小型化和低背化。提高接觸可靠性。
5） 采用了SMT型的貼裝方法。還能貼裝在FPC。
6） 符合RoHS指令的環保產品。
主要規格
1）絕緣電阻 ：DC500V 100MΩ以上
2） 耐電壓：AC100V（1分鐘）、AC200V（1分鐘）
3） 額定電壓電流 ：DC5V、0.5A
4）接觸電阻 ：50mΩ以下
5）使用溫度范圍：-30℃～+70℃
用途
智能手機、手機基站、PDA（Portable Digital Audio）、其他小型AV機器
銷售信息
2012年12月發售，產能 為400,000個/月 ，樣品價格：100日元/個。
