Maxim推出面向可編程邏輯控制器(PLC)數字輸入子系統的參考設計Corona (MAXREFDES12#)。Corona參考設計采用突破性的全新架構，有效減少工業PLC數字輸入模塊的隔離通道數量，降低功耗、系統成本和尺寸，實現工業控制與自動化應用的模擬整合。

減小PLC I/O方案尺寸的途徑之一是減少數字隔離通道數量。Corona參考設計整合了包括變壓器驅動器在內的三款Maxim器件，有效減少隔離通道數量，省去了耗電量較大的光耦和分立元件，從而使功耗降低16%、方案尺寸減小38%、成本縮減23%。Corona參考設計中采用的Maxim器件專為惡劣的工業應用環境設計，工作溫度范圍可達-40°C至+125°C，是PLC及其它自動化應用的理想選擇。


工業PLC數字隔離參考設計Corona主要優勢

• 模擬整合： Maxim的數字隔離器將隔離通道減少至四路，無需使用光耦；數字輸入串行器針對16路、24路和32路輸入設計進行優化，SPI總線支持菊鏈架構，進一步減少隔離通道數，節省更多設計資源
• 更低功耗：業內最低的功耗指標；耗電量較傳統設計降低16%
• 更低成本：與傳統設計相比，器件總數減少38個，因而該集成方案成本更低
• 更小尺寸：元件數量較傳統設計減少51%

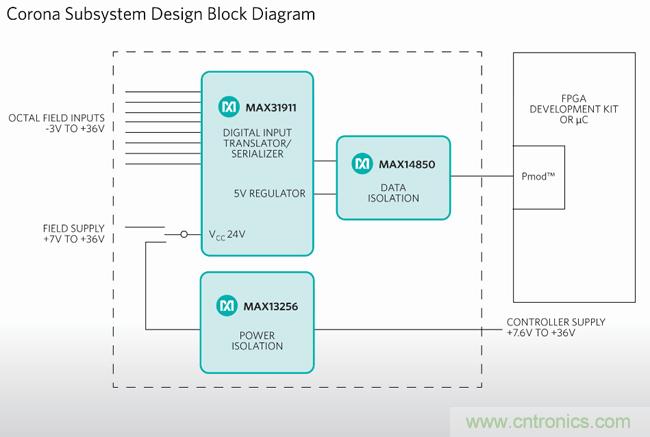

工業PLC數字隔離參考設計Corona整合器件
MAX31911：8通道、工業數字輸入信號電平轉換器/串行器，具有業內最低的功耗指標，有效減少電路板元件數量
MAX14850：6通道數字隔離器具有低功耗特性，在高溫環境下性能穩定；通過UL1577、CSA、IEC 60747-5-2安全認證；替代LED壽命有限的光耦器件，運行時間可延長5倍
MAX13256：36V H橋變壓器驅動器簡化隔離電源設計

工業PLC數字隔離參考設計Corona業界評價
Maxim Integrated高級業務經理Tony Partow表示：“Corona 設計中的MAX31911電源電流損耗比競爭方案低80%，展現了我們在模擬整合領域的專業技術與先進的高壓半導體工藝的完美融合。以Corona為代表的參考設計，能夠加速設計進程，提供創新方案”。
Databeans研究總監及創始人Susie Inouye表示：“參考設計的重要性日益提升，設計人員可以通過參考設計開發先進方案、縮短研發周期”。

工業PLC數字隔離參考設計Corona供貨與價格信息
完整的參考設計為90mm x 20mm Pmod™。現可通過分銷渠道訂
