    你的位置:首頁 > 互連技術 > 正文

    【詳細教程】制作U盤全過程,由PCB做起

    發布時間:2013-11-07 責任編輯:sherryyu

    【導讀】很多網友喜歡DIY,但是很多高手發布的文章都有點簡略,對于新手操作很難。這里做了一個長的且巨詳細的一個U盤制作的完整過程,完全自己動手焊接制作的,從空空的PCB板開始做起,直到完整的USB成功。DIY過程中有很多細節說明,和制作時需注意的地方和技巧分析說明。建議喜歡的朋友最好親手試試,真的很有意思的。

    首先DIY該USB的元器件和工具的準備:

    1、PCB套料(包含PCB空板、銀燦主控IC、電容、電阻、電感、晶振、二極管)  【由 @qas999  處購買】。

    2、Flash (本帖中為Toshiba 16GB MLC Toggle 閃存) 【由 qas999 處購買】。

    3、二合一焊臺、夾具、珠寶鑒定器【放大鏡】  、萬用表 、電腦一臺、焊邦【助焊劑,松香也行】、彎頭鑷子一個、直頭鑷子一個。

    4、【備選組件】 植錫板(鋼網) 、錫球。

    其實一共加起來并不是太貴,但是盡量要有焊臺,風槍是居家旅行X人放火必備良品!

    下面開始愉快的DIY該USB的過程分享。

    制作U盤全過程,由PCB做起

    就是介個樣子了,中間好大的GND。

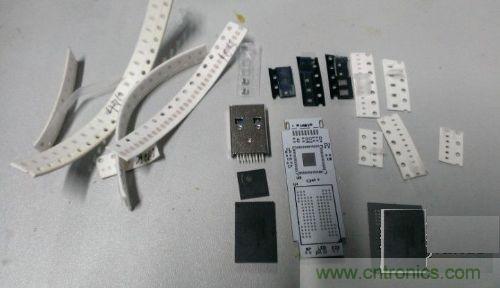

    下面來一張DIY該USB的材料全家福:

    制作U盤全過程,由PCB做起

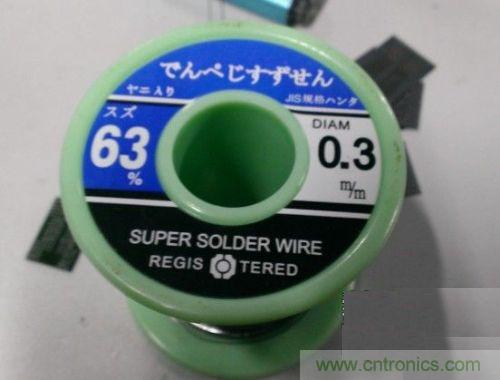

    這些就是DIY 所需要的元器件了。再來一張 小X本的焊錫:

    制作U盤全過程,由PCB做起

    當然了,圖3 的很適合 補錫用,這個容易融化的。
    [page]

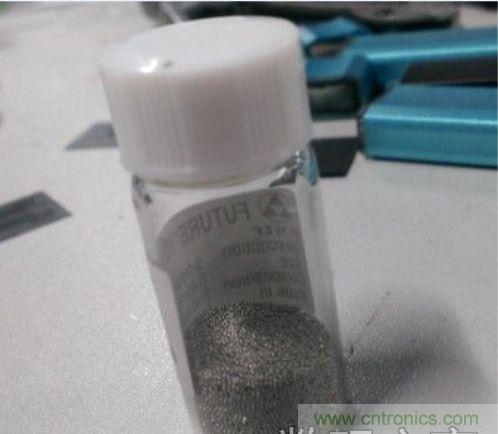

    下面這個是錫球:

    制作U盤全過程,由PCB做起

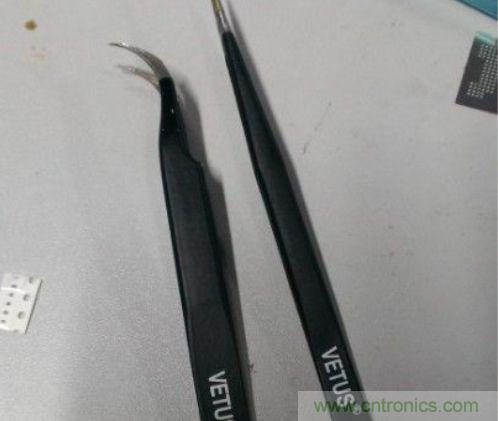

    最喜歡的鑷子,介個 還是真結實:

    制作U盤全過程,由PCB做起

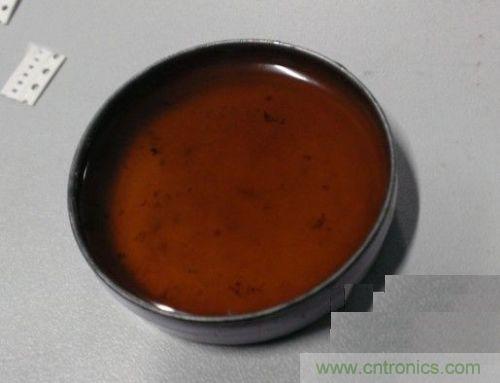

    一個好鑷子能給你節省好多 的原件的。 焊邦, 用了好久了, 有點埋汰了,對付看看吧 !

    制作U盤全過程,由PCB做起

    元器件介紹完畢。

    [page]
    當然了,天才第一步就是要上錫了,咱們畢竟是窮人, 開不起整片鋼網啊, 平民玩法:直接手焊!:

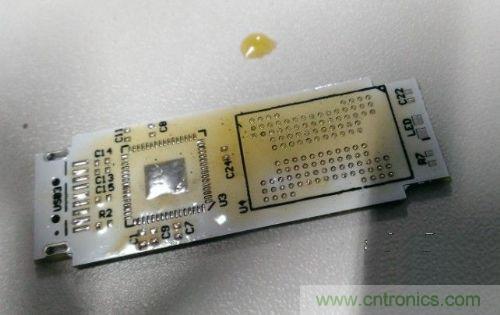

    先涂上焊邦,有利于 加大 錫的表面張力: 順手一抹。還沒有修理捏。

    制作U盤全過程,由PCB做起

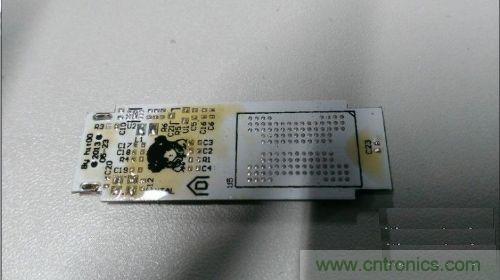

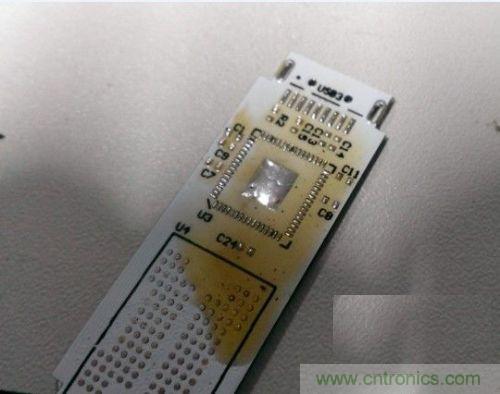

    這一步一定要小心 ,其實,只要是錫上的好,幾乎就成功了一半了,現在上好了一面了:

    制作U盤全過程,由PCB做起

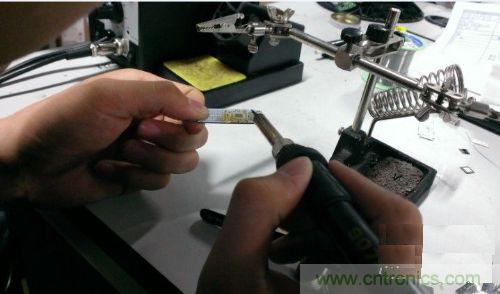

    這一步完全不要著急,用 烙鐵,溫度不要太高就行,粘上錫 一點點的 拖動即可, 大約需要30秒 搞定!

    來張大圖吧 :

    制作U盤全過程,由PCB做起

    [page]

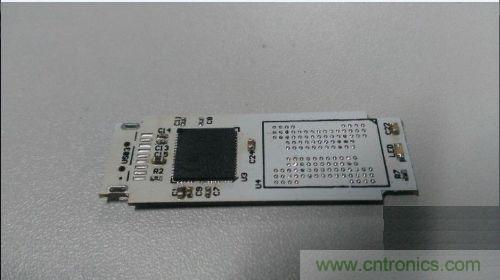

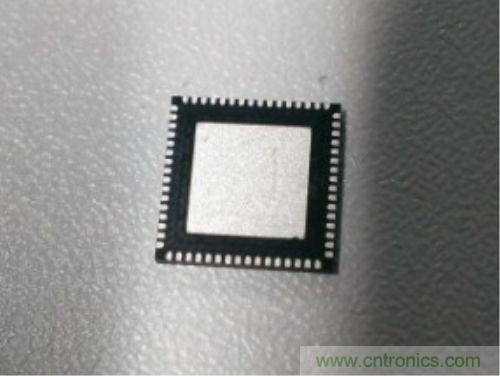

    一個小技巧就是要先焊好主控, 這個 的焊法就是把主控 涂滿了 焊邦,放在 板子上,300度風槍開始吹,用鑷子撥動,仍能自己歸位,就是焊好了:然后保證沒有虛焊, 不然就要 補錫,周圍原件會 擋住位置的,所以說先焊主控:

    制作U盤全過程,由PCB做起

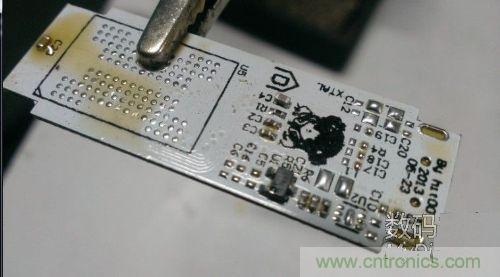

    然后就是反面了, 這時候慢慢來就好了,反面的焊點比較多,更不要著急了:

    制作U盤全過程,由PCB做起

    這一面就沒有什么技巧了, 主要是六角電源有方向, 別焊反了, 還有就是別把焊錫 涂到了 USB 頭的那個卡口里,耐心的焊好這一面就行了:

    制作U盤全過程,由PCB做起

    [page]

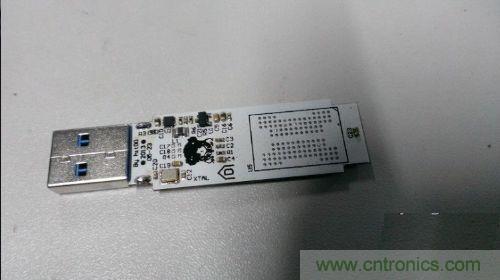

    全焊好了,之后一定要先測試一下板子是不是焊的沒有問題, 然后再上F ,不然的話, 最后不知道哪里有問題就糾結了:上好USB 頭:

    制作U盤全過程,由PCB做起

    這時候直接上電腦就行了, 對自己有點信心哈, 一遍成功吧!實在不想自己做的, 直接買做好的也一樣, 不過還是自己做的有感覺。

    制作U盤全過程,由PCB做起

    果斷沒有問題,打開量產工具,再界面上讀取到有 主控板子就行了, 果斷取下來開始 上Flash咯 !

    制作U盤全過程,由PCB做起

    [page]

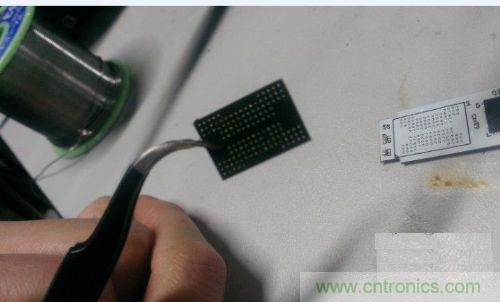

    小心的上好一層錫,總感覺用錫球貌似反倒費點勁。可能是錯覺:還是和主控的焊法是一樣的:粘好焊邦直接放上去, 一頓吹就解決了一半問題:

    制作U盤全過程,由PCB做起

    上面的焊邦用風槍100度強風,直接就會吹化了, 用面巾紙一擦即可,很舒服!下面來一張擦干凈的圖:

    制作U盤全過程,由PCB做起

    [page]

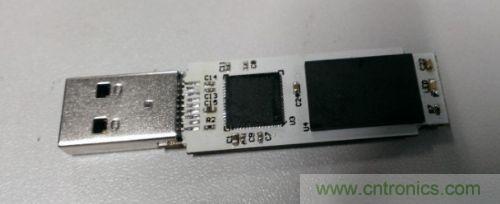

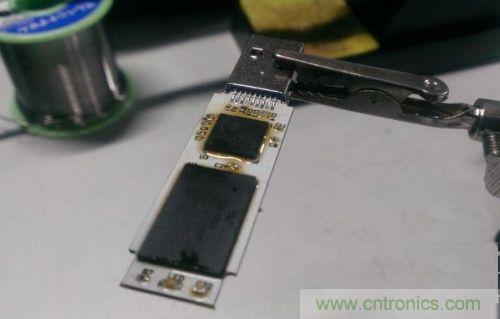

    介個樣子就幾乎是最終版本咯,繼續測試圖,建議喜歡的朋友最好親手試試,真的很有意思的。

    制作U盤全過程,由PCB做起

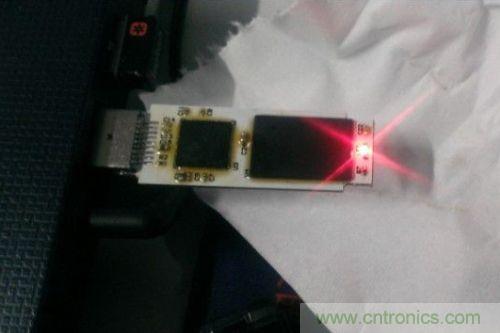

    下面就是可愛的測試圖咯:剛剛插上電腦,閃亮的紅色啊:

    制作U盤全過程,由PCB做起

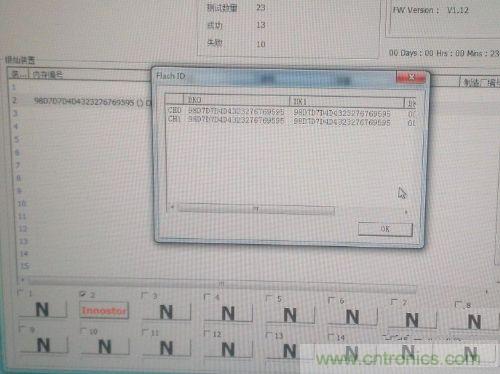

    一共是2通道 4CE 哦: 一個不少  :

    制作U盤全過程,由PCB做起
    [page]

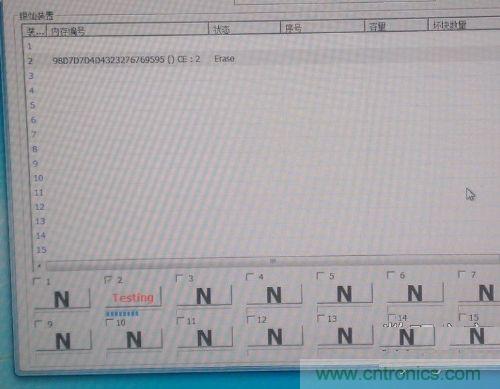

    強力擦出之:

    制作U盤全過程,由PCB做起

    正在量產中:

    制作U盤全過程,由PCB做起

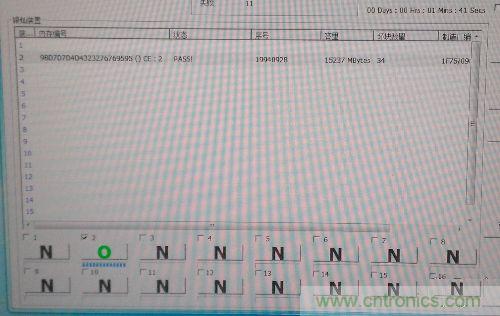

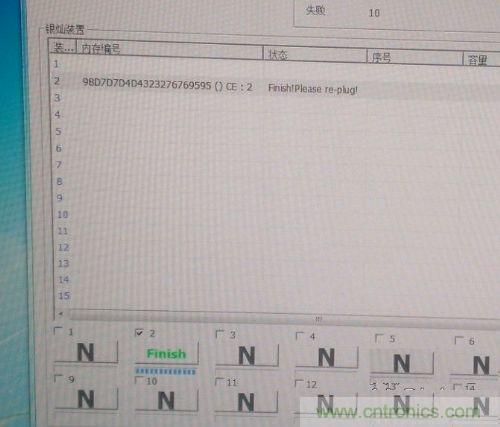

    量產成功了,壞塊 34個, 還好啦: 來張大圖吧:

    制作U盤全過程,由PCB做起

    [page]

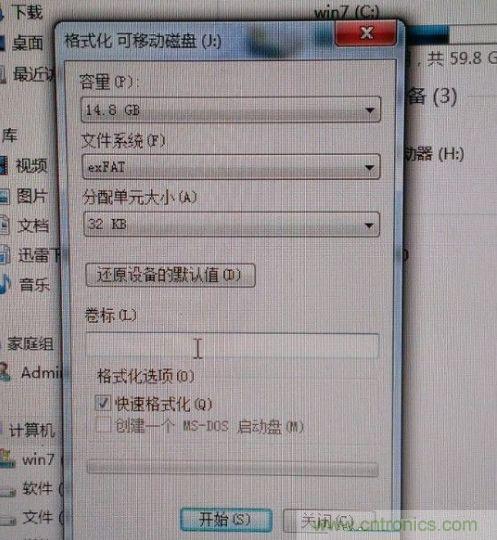

    畢竟僅僅是放了1 片 ,16GB的:

    制作U盤全過程,由PCB做起

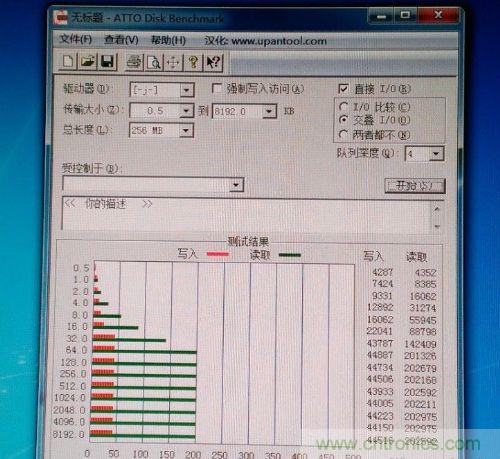

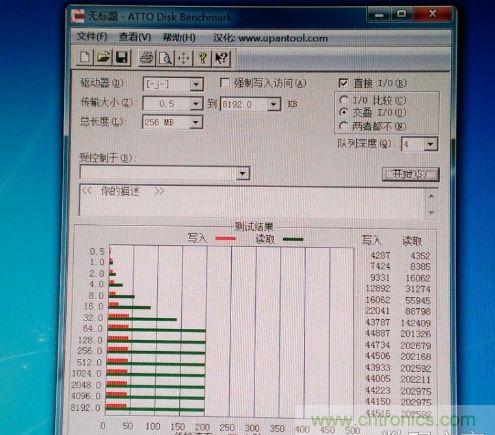

    最后來張速度圖吧, 畢竟是單貼的 16GB ,不是太激動人心哈: 不過還好啦!

    制作U盤全過程,由PCB做起
