影馳GAMER系列512GB的SSD，就這樣沒有質保了，還是挺可惜的。

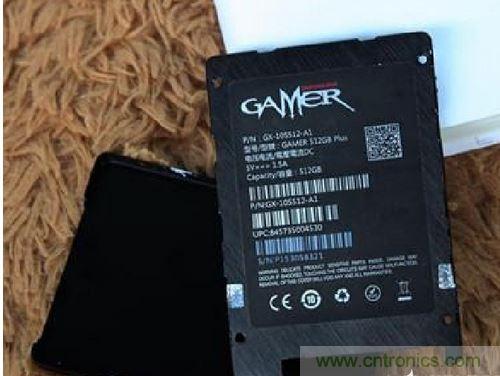

SSD的背部是SATA3接口及SSD的條形碼和相關的信息。

這個SSD采用的是卡扣式的組裝方法，外殼是金屬拉絲的外殼，把質保標簽撕開后直接暴力拆解就可以。

SSD背部的詳細信息。

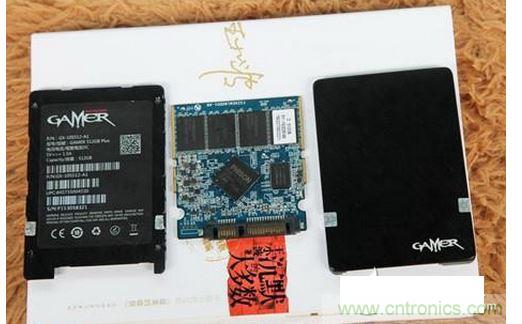

拆開以后，里面并沒有多少東西，一塊PCB+8顆閃存顆粒+主控+緩存。怪不得拿在手上很輕，其實SSD完全可以做的更小的。

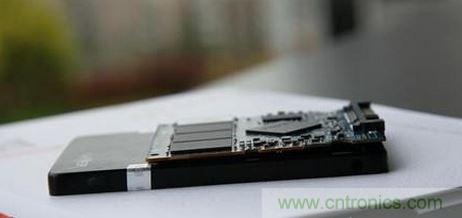

　2.5寸的SSD外殼，里面的PCB板只占外殼的三分之二左右。

厚度上就更不用說了，SSD外殼的厚度是7mm。

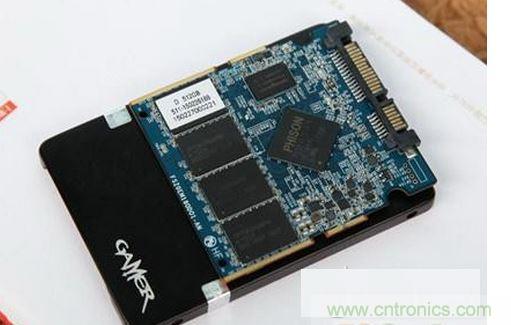

PCB的正面是一顆主控、一顆緩存、4顆NAND閃存顆粒。

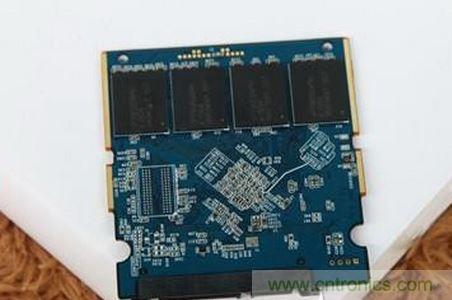

PCB板的背部是4顆NAND閃存顆粒。

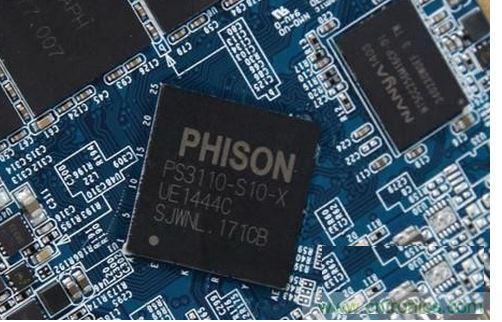

群聯PS3110-S10主控，采用55nm工藝制作，四核心設計，最多可支持八通道32CE閃存，支持各閃存場的10nm級別的MLC與TLC閃存，支持AES-256、TCGOpal2.0加密，使用MLC閃存時最大連續讀寫速度可達550/530MB/s，4K隨機讀寫IOPS可達 100，000/90，000。這款主控支持點對點數據保護，能在主控、DRAM緩存、NAND閃存之間進行糾錯保護，支持智能ECC，使用類似RAID 的冗余機制恢復不可糾正錯誤，智能Flush則用于實時數據寫入管理，最大限度地減少DRAM利用用戶數據，可減少意外掉電造成的數據丟失風險。群聯這個主控內部有四個核心，其中三個是專門負責閃存內部管理的，這樣的設計為了保證SSD能夠保持良好的讀寫速度，即使在硬盤可以空間低時也可以保持性能良好。

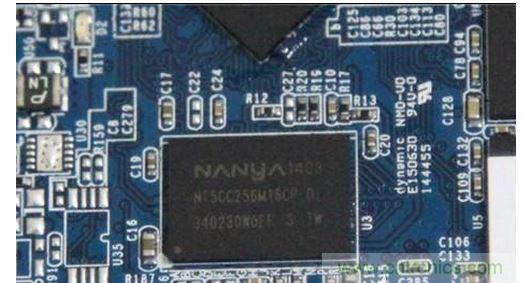

512MB南亞緩存顆粒，為整體存放映射表以及提高數據緩沖作用。

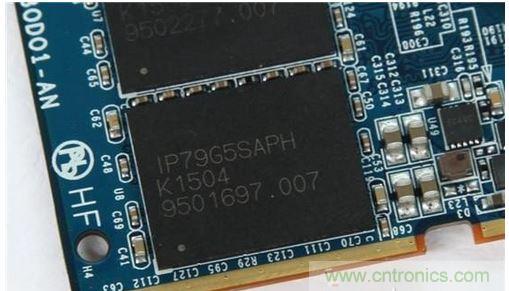

閃存顆粒是單顆64GB大小，正反面各4顆，正好組成512GB的大小。

SSD的識別編號嗎？應該影馳的每個SSD都不一樣吧。

硬件都拆解了，軟件的測試自然少不了了。因為受限于SATA3接口，理論的最大傳輸速度是600MB/s，不過都說是理論值了，估計讀寫速度能到550MB/s就已經很不錯了，不過512GB的大容量，估計也差不多了。

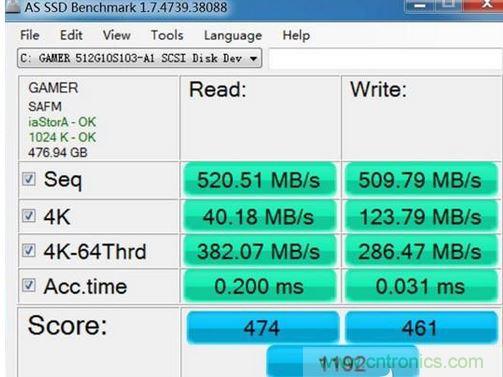

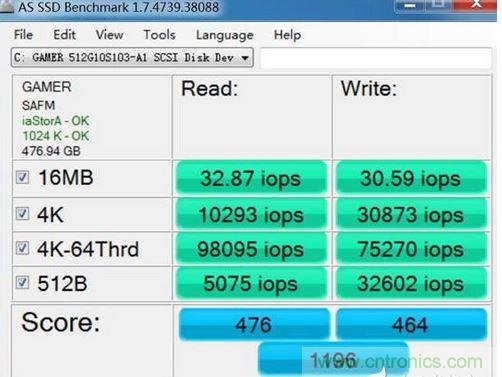

ASSSDBenchmark是一款專門的固態硬盤基準性能測試，它的測試內容很全面，包括了4個方面的測試（順序讀寫、4K隨機讀寫、64線程4K讀寫、尋道時間）。測試了兩次，都很接近1200分，讀寫速度都在500MB/s以上，隨機4K成績也不錯。

CDM的測試成績，各項數值都要比ASSSD的要好。

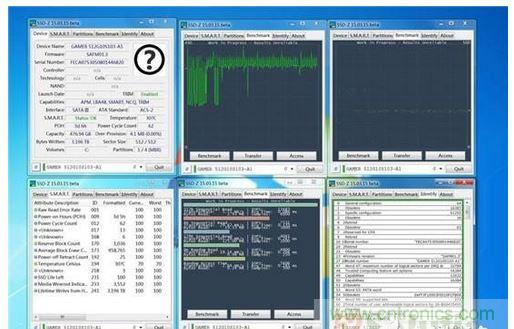

CDI對這款SSD的基本信息檢測結果。

從上面的這些測試成績來看，這款512GB的影馳GAMERplusSSD已經很接近SATA3傳輸速度的極限了，要想獲得更快的讀寫速度的話，得上PCI-E或者M.2了。就讀寫性能上來看的話，也不比三星850Pro差多少，當然850Pro綜合看還是目前第一的SATA3固態，但在價格
