什么是eUSB2？



嵌入式USB2 (eUSB2) 規格是對USB 2.0規格的補充，前者通過支持USB 2.0接口在1V或1.2V而不是3.3V的I/O電壓下工作，解決了接口控制器與高級片上系統 (SoC)工藝節點集成的相關問題。eUSB2 可讓SoC體積更小、更節能，從而使工藝節點繼續擴展，并提高在智能手機、平板電腦和筆記本電腦等應用中的性能。



eUSB2的重要性



隨著智能手機和平板電腦等應用的尺寸越來越小、但組裝元件越來越多，縮減接口尺寸也變得尤為重要。然而，不斷縮減的SoC節點尺寸導致柵極氧化層越來越薄，只能支持更低的電壓。對于使用USB 2.0接口的器件，上述趨勢會給高級工藝節點的設計帶來復雜的挑戰。



當工藝節點達到7nm時，量子效應開始影響高信號電壓（如3.3V）的輸入與輸出 (I/O)，而且輸入與輸出將不再能夠輕松地得到設備支持。許多設備到設備的接口已經支持低信號電壓，但USB 2.0仍需要3.3V的I/O電壓才能工作。為解決這一難題，USB開發者論壇 在2018年發布了eUSB2 規格。



USB 2.0和eUSB2的區別



USB 2.0有線接口在過去20年曾風靡一時，幾乎現在所有的SoC都配備了USB 2.0接口。USB歷代標準都完好地保留了原始3.3V I/O USB 1.0接口，以保持向后兼容性，從而實現了更廣泛的應用和更大的生態系統，同時確保設備互操作性。



隨著工藝節點到達5nm，維持USB 2.0 3.3V I/O信號所需的制造成本呈指數級增長。eUSB2作為對USB 2.0 規格的物理層補充，彌補了I/O電壓間隙，因此，設計人員可在器件級別集成eUSB2接口，同時在系統級利用和重復使用USB 2.0接口。

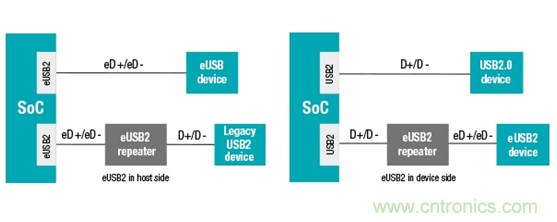

eUSB2支持板載器件間連接（通過直接連接），也支持通過eUSB2轉USB 2.0中繼器（如 TUSB2E22 USB 2.0-eUSB2雙路中繼器）的外露連接器接口，從而進行電平轉換，如圖1所述。
