剛剛解決完AC耦合電容的擺放位置，現在又遇到了選值問題！顯然，在選值問題上，AC耦合電容無論如何是任性不起來的。

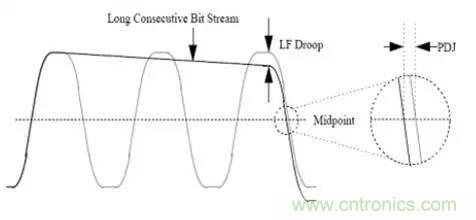

我們知道，在串行信號中串個AC耦合電容，這個電容可以提供直流偏壓和過電流保護，但也會給鏈路帶了另一個問題PDJ(pattern-dependent jitter)。顧名思義，這和碼型有關。我們的鏈路可以等效成高通RC電路，當出現連續的“1”或“0”時，會出現下圖的直流壓降，這不僅會影響眼高，還會造成PDJ。

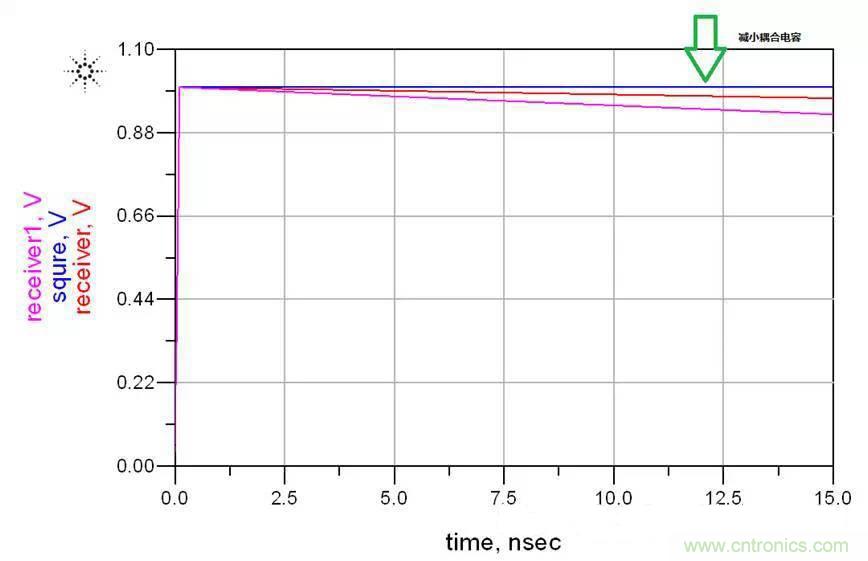

怎樣才能減小這個直流壓降呢?這和RC時間常數有關，RC值越大，能通過的直流分量就越多，直流壓降越小。由于鏈路中等效R是相對固定的，只能調節耦合電容值了。如下圖電容值越大，壓降越小。
那我們就把電容無限加大吧！
答案是：No，不行！
因?yàn)椋瑢?shí)際安裝后的電容不是理想電容，除了ESR,ESL，還有安裝電感，所以就存在一個串聯諧振頻率。電容在此頻率之前呈容性，之后呈感性。電容值越大，諧振頻率越小，電容在較低頻率就會呈現感性，這樣會造成信號高頻分量衰減增大，同樣會使眼高減小，上升沿變緩，jitter增加。
所以選值時要綜合以上兩點考量，一般業界都推薦0.01uF~0.2uF，最常見的就是0.1uF的電容。封裝的選擇不建議使用大于0603的封裝，最好是0402的。
（來源：高速先生，作者：王萍 ）
