【導讀】汽車、工業和航空電子設備所處的供電環境非常復雜，在這種惡劣的供電環境中運行，需要具備對抗各種浪涌傷害的能力。以汽車電子系統供電應用為例，該系統不但需要滿足高可靠性要求，還需要應對相對不太穩定的電池電壓，具有一定挑戰性；與車輛電池連接的電子和機械系統的差異性，也可能導致標稱12 V電源出現大幅電壓偏移。
一、復雜的電子環境
汽車、工業和航空電子設備所處的供電環境非常復雜，在這種惡劣的供電環境中運行，需要具備對抗各種浪涌傷害的能力。以汽車電子系統供電應用為例，該系統不但需要滿足高可靠性要求，還需要應對相對不太穩定的電池電壓，具有一定挑戰性；與車輛電池連接的電子和機械系統的差異性，也可能導致標稱12 V電源出現大幅電壓偏移。
事實上，在一定時間段內，12 V電源的變化范圍為–14 V至+35 V，且可能出現+150 V至–220 V的電壓峰值。這種很高的瞬態電壓在汽車和工業系統是常見的，可以持久從微秒到幾百毫秒，這將帶來巨大的能量。這其中有些浪涌和瞬變在日常使用中出現，其他則是因為故障或人為錯誤導致。
無論起因為何，它們對汽車電子系統造成的損害難以診斷，修復成本也很高昂。為避免出現故障風險，系統內的電子器件，要么本身必須具備承受這些浪涌的能力，要么就必須被謹慎得保護起來。

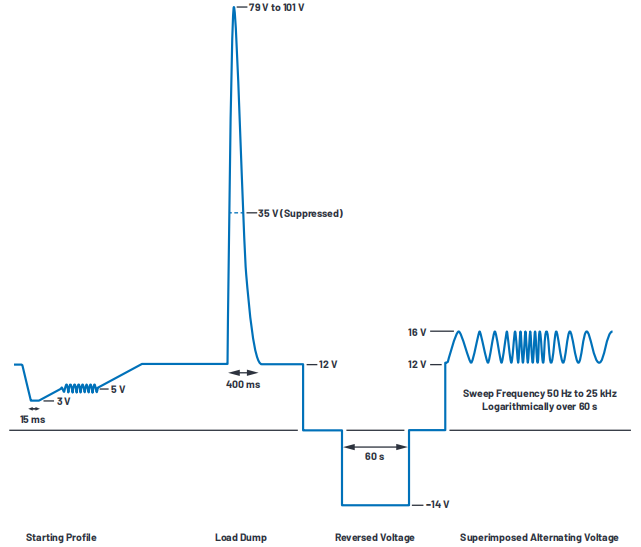

圖1 工業現場常見的浪涌形式
二、傳統的應對方式
傳統的過電壓（OV）和過流（OC）保護系統往往包括：用于過濾低能量尖峰的電容器和電感、用于過電壓保護的瞬態電壓抑制器（TVS）、用于直流過流保護的保險絲、用于電池反向保護的系列二極管等。
圖2 傳統保護架構
盡管這些器件也在不斷改進，但這些分立的解決方案體積龐大、不夠精密，并且在持續故障期間會燒斷保險絲，可能引起以下這些更大范圍的停機和故障：
（1）吸收同樣的能量，分立器件需要更大的體積。
（2）參數離散，例如同樣是SMB封裝的78V TVS，其齊納擊穿電壓的范圍可達1V。
（3）持續或直流的瞬變，可能會燒斷保險絲或TVS，需要人工維修。
（4）用于反向保護而串聯在功率通路上的二極管，會增加損耗并且?guī)頍岬膯栴}。
三、ADI的革新技術——SURGE STOPPER
技術型授權代理商Excelpoint世健的工程師Alex Yang介紹了ADI的革新技術——SURGE STOPPER，SURGE STOPPER能夠?qū)崿F(xiàn)怎樣的功能呢？

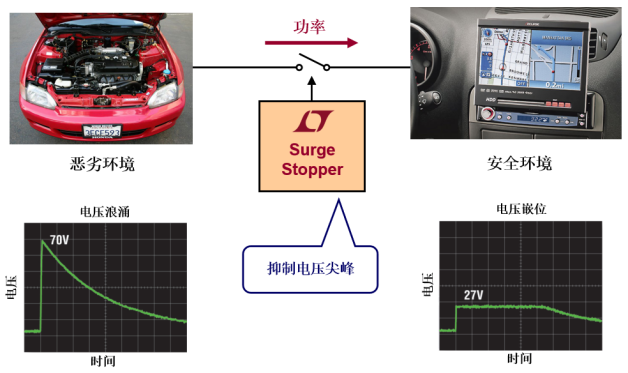

圖3 浪涌抑制器在汽車中的應用
其功能的核心，就是能夠保護負載端的電子系統免受高壓沖擊。并且在電涌施加在系統前端時，能夠確保系統不間斷運行。當系統的前端供電出現持續的或是直流故障時，能夠斷開負載連接，直至前端供電重新正常，保護系統自動恢復供電。另一方面，假如后級出現故障，例如過載和短路，那么SURGE STOPPER也同樣可以保護前端供電不會被故障的負載所拖垮，可以干凈利落地切斷故障通道直至其恢復正常。
在實現核心功能的基礎上，SURGE STOPPER在設計中考慮了很多細節。例如，工程師可以對嵌位電壓進行高精度的微調，而不需要被動地去TVS選型表中選出最接近自己需求的器件。這樣既便于工程師設計的更改和迭代，也可以最大限度地減少過度設計，降低成本。
根據市場需求，ADI革新性地針對浪涌問題研發了三類產品，包括：線性浪涌抑制器，開關浪涌抑制器，以及防護控制器。除此之外，ADI仍在不斷嘗試用新的思路解決浪涌問題。
線性浪涌抑制器
在正常運行期間，一個線性浪涌抑制器完全打開MOSFET的溝道，為負載電流提供一個低電阻路徑。
當輸入電源電壓出現波動時，輸出電壓會被線性地調節到一個由電阻分壓器設置的安全電壓，從而實現保護后級負載電路的目的。
在保護狀態下，后級電路會保持工作狀態。

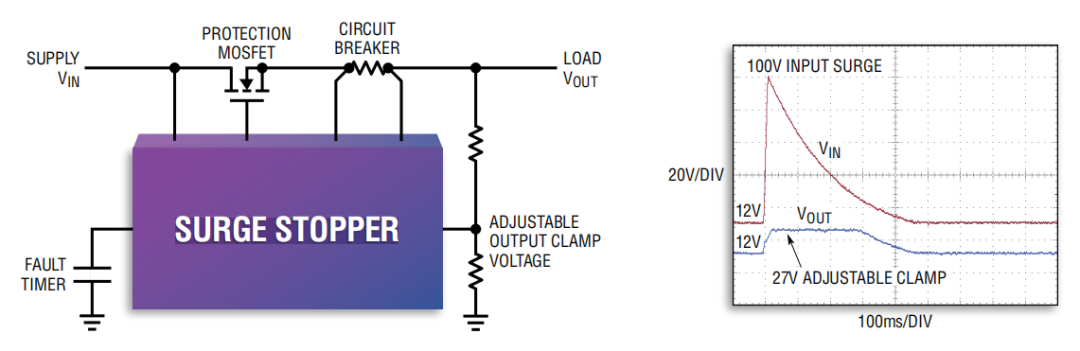

圖4 線性浪涌抑制器
開關浪涌抑制器
在正常運行期間，開關浪涌抑制器完全打開外部MOSFET，讓功率順利通過保護級，從而為后級負載供電。
當輸入電壓浪涌發生時，立刻切換工作模式，將外部MOSFET作為一個高效率的BUCK穩壓器的一部分，通過限制輸出電壓和電流來保護關鍵的下游組件。
在保護狀態下，后級電路會保持工作狀態。

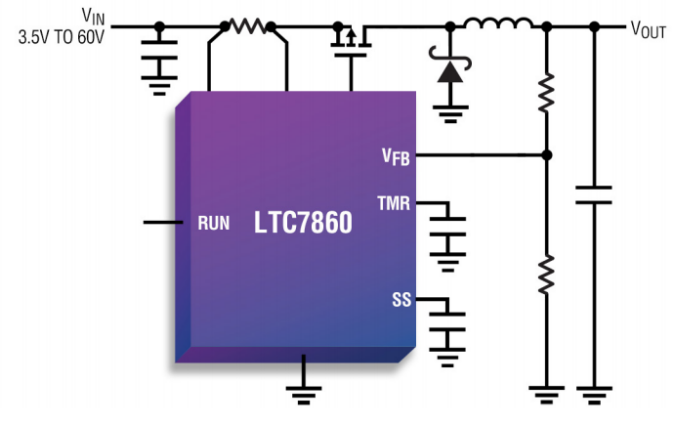

圖5 開關浪涌抑制器
保護控制器
保護控制器在供電電壓出現異常時立即斷開連接，從而達到保護后級電路的目的。
在保護狀態下，后級電路會停止工作。
以LTC4368為例，它可以實現過壓（OV）、欠壓（UV）、過流（OC）、反向輸入（RI）四種保護，基本覆蓋了應用現場會出現的各種工況，為后級電路提供了完善的保護解決方案。
圖6 LTC4368框圖
四、產品舉例
Alex分享了ADI的一款線性浪涌抑制器LT4363。
圖7 LT4363的電路架構
LT4363簡介
它能通過控制一個外部N溝道MOSFET的柵極，以在過壓過程中（比如：汽車應用中的負載突降情況）調節輸出電壓。輸出被限制在一個安全的數值上，從而允許負載持續運作。
LT4363還監視SNS和OUT引腳之間的壓降，以防止遭受過流故障的影響。
不管在哪種故障條件下，定時器的起動均與 MOSFET 應力成反比。在定時器終止操作之前，F(xiàn)LT 引腳將被拉至低電平，以發出“即將斷電”的警告。如果該條件一直持續，則 MOSFET 將關斷。在復位之前，LT4363-1 保持關斷，而LT4363-2則在一個冷卻周期之后重新起動。
兩個高精度比較器能監視輸入電源的過壓（OV）和欠壓（UV）情況。當電壓低于UV門限時，外部MOSFET保持關斷狀態。假如輸入電源電壓高于OV門限，則不允許MOSFET重新接通。可以采用背對背MOSFET來代替肖特基二極管以提供反向輸入保護，從而減少壓降和功率損失。一個停機引腳負責將停機期間的靜態電流減小至7μA以下。
設計要點
過壓故障
在過壓情況發生時，LT4363會通過控制MOSFET柵極電壓，使得MOSFET工作在可 變電阻區，以保證輸出電壓采樣引腳FB上的電壓維持在1.275V。從而達到，將電壓嵌位在我們所設定的電壓上的目的。同時，如果過電壓現象持續存在，則定時器會控制MOSFET關閉。
過流故障
當出現短路或過流情況，LT4363會控制GATE引腳，以限制SNS和OUT引腳之間電流檢測電壓為50 mV。在輸出嚴重短路的情況下（一般指輸出電壓低于2V），電流檢測門限會由原來的50 mV降低至25mV，以降低MOSFET上的功率應力。如果故障仍然持續，則定時器會控制MOSFET關閉。
MOSFET的選型
LT4363通過驅動一個N溝道MOSFET來導電負載電流。MOSFET的重要參數是導通電阻RDS（ON），漏源極電壓的最大值V（BR）DSS、柵極閾值電壓V（BR）GS以及SOA。
V（BR）DSS漏源極電壓的最大值:
V（BR）DSS漏源極電壓的最大值必須高于最高電源電壓。如果在出現輸出短路接地或在過壓事件期間，MOSFET的源漏極會承受全部供電電壓。
V（BR）GS柵極驅動電壓：
對于VCC供電在9V以上的應用，通用型的所需的柵極驅動電壓范圍在10V和16V之間；對于VCC供電在9V以下的應用，N溝道MOSFET的柵極驅動電壓，不能低于4.5V。
MOSFET的SOA：
SOA（Safe Operation Area）是所有MOSFET中的一個參數，以圖標形式體現在規格書中。其中體現出相關聯的三個參數的關系：Vds、Id，以及時間T。以典型應用的中的N-MOSFET:FDB33N25為例：
圖8 場效應管FDB33N25 的SOA曲線
在選擇MOSFET的SOA時，必須考慮所有故障條件下的情況；
在正常工作中，溝道是完全開著的，所以損耗在MOSFET上的功率非常小；
在出現過壓或是過流故障時，GATE引腳就會開始控制MOSFET上DS兩端所承受的電壓或是流過MOSFET的電流。此時高電壓和大電流會同時存在于MOSFET當中，因此必須謹慎地依照SOA數據來確定故障定時器的設置。
五、結語
LT4363只是ADI眾多浪涌抑制控制器系列中的一款，在汽車、工業等復雜供電環境中，世健提供的ADI浪涌抑制器能夠幫助產品抵御惡劣的供電環境，讓產品具備對抗各種浪涌傷害的能力，為產品的可靠運行保駕護航。
