但是在設計過程中，工程師發現在輕載情況下LLC諧振電路工作狀態總是不容易穩定。這是由于LLC拓?fù)浣Y(jié)構本身的特性決定的。因此LLC控制芯片往往會在輕載的時候讓電源進入打嗝模式（SKIP狀態）。什么時候進入打嗝模式對于LLC諧振半橋設計來說是一個比較艱難的選擇，在負載較大的時候進入打嗝模式，會導致變壓器噪聲等問題，在較小的負載進入打嗝模式又可能會導致輸出電壓不穩定等問題。在一些設計場合，比如LED照明電源，相對于輸出電壓和電流的穩定性來說，工程師往往不太在意輕載效率和待機功耗等問題，因此希望能在盡量小的負載進入打嗝模式甚至不進入打嗝模式。
目前市面上的LLC拓?fù)浣Y(jié)構電源大部分會在10%負載情況下進入打嗝模式，那么有沒有更多的選擇，能在更低負載情況下進入打嗝模式呢？NCL30159,安森美半導體LLC控制芯片家族的新成員，給出了新的選擇項。
產品方案簡介：
1.方案特點：
使用onsemi臨界模式的電流型PFC控制器NCL2801，內部集成谷底開通技術，在具備優良的THD和PF值性能基礎上，還擁有優秀的效率表現；
使用安森美的最新電流型LLC拓?fù)浣Y(jié)構驅動芯片NCL30159,在NCP1399和NCP13992的基礎上，增加了原邊恒流功能，并對輕載時候的打嗝工作模式進行了優化；
簡易的外部線路，有利于簡化PCB布板工作；
完善的保護：OTP,OVP,OCP等；

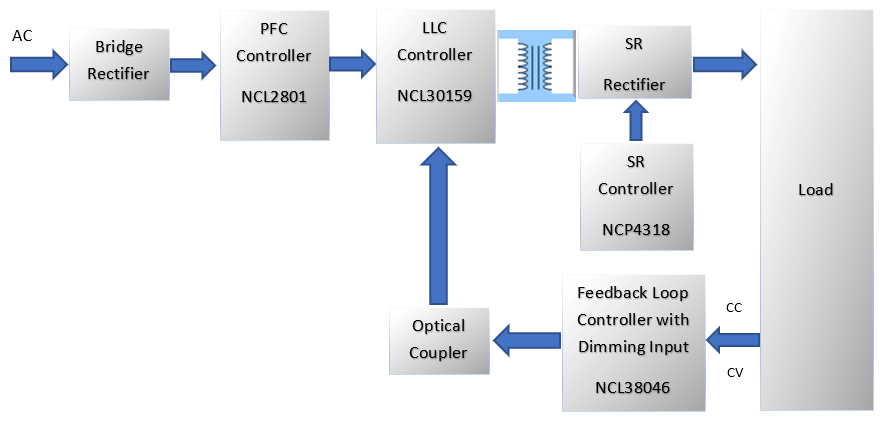

2.方案簡易結構框圖：
3.應用領域：
高PF值，低THD，高效率等應用場合，比如LED照明行業；
方案應用實例：

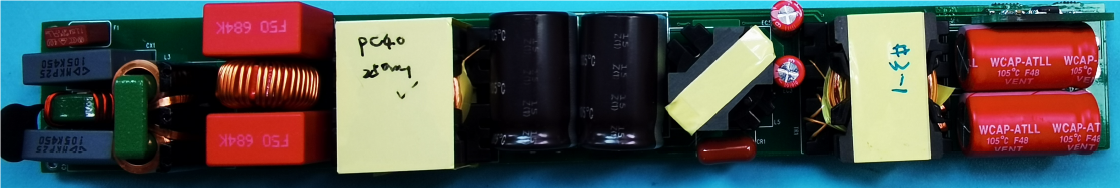

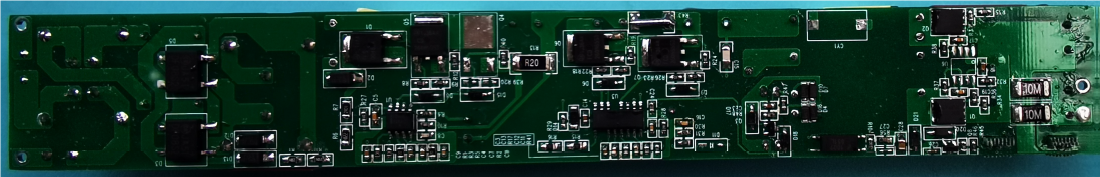

方案實物圖：

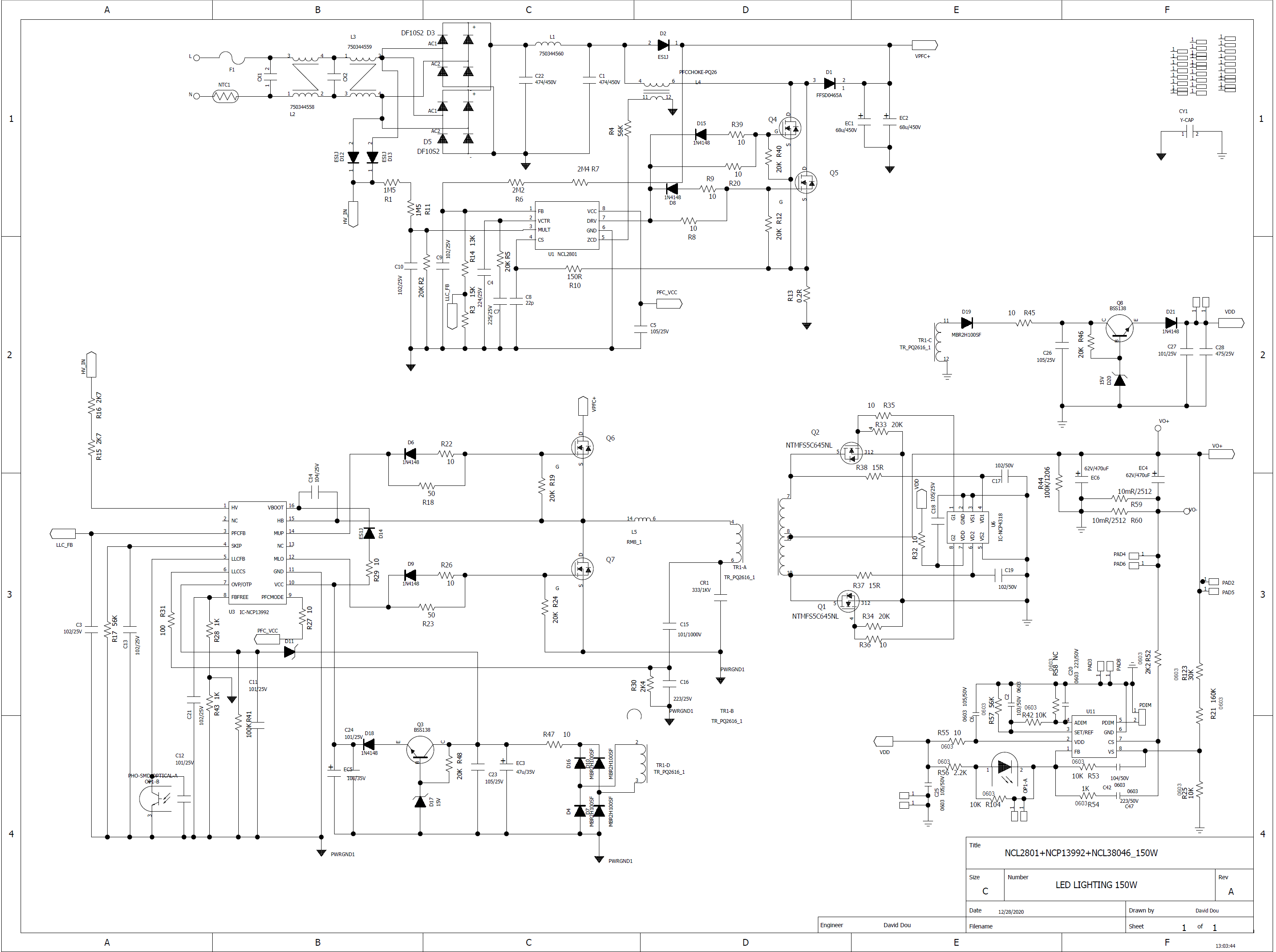

2.典型應用原理圖以及線路介紹：
PFC部分使用onsemi的NCL2801產品，SOIC-8封裝，外圍線路簡單。FB腳為輸出電壓采樣信號輸入端，作為反饋信號輸入端的同時還有輸出電壓OVP功能保護。MULT腳外置電阻分壓，采樣輸入AC電壓，用于判定輸入電壓范圍以及設置BO功能保護。在設計過程中，還需要注意CS腳外部電阻（R10）的取值：R10阻值固定為4檔，分別是150Ω，330Ω，620Ω以及1000Ω。R10的取值大小決定了負載大小變化時，MOS管開關過程中的第一個固定跳變CTRL腳的電壓大小，R10取值越大，第一個谷底跳變時的負載就越大。我們推薦使用150Ω或者330Ω電阻，在擁有較好THD表現的同時，也有較好的效率表現。
LLC部分使用安森美的最新LLC結構控制芯片NCL0159，SOIC-16封裝。作為電流型控制的LLC控制器，擁有快速的反饋環反應速度，具有優秀的動態響應表現。NCL30159內置高壓啟動腳HV腳，可以耐受最大720V的啟動電壓。PFCFB腳內部內置1V電壓基準，檢測PFC部分電壓，用于設置LLC電路的啟動電壓點。SKIP腳內置20uA恒流源，外置對地電阻產生電壓與FB電壓比較，用于設置NCL30159進入SKIP模式的負載點。LLCCS腳內置2.72V（版本不同會有差異）基準，通過外部電容分壓（C15,C16以及R30）檢測諧振電容上電壓，用于實現原邊諧振腔電流大小檢測以及OCP保護。PFCMODE腳為電壓輸出端，當VCC電壓高于Vcc_on之后，PFCMODE會有一個穩定的電壓輸出（正常工作狀態時為12V左右）。該電壓可以用于給PFC部分控制器VCC腳供電。
反饋環路電路使用onsemi新發布的芯片產品NCL38046。該產品SO-8封裝，內部集成CC/CV反饋功能，并且內置PWM調光和模擬調光功能，極大簡化了LED照明電源副邊反饋線路。

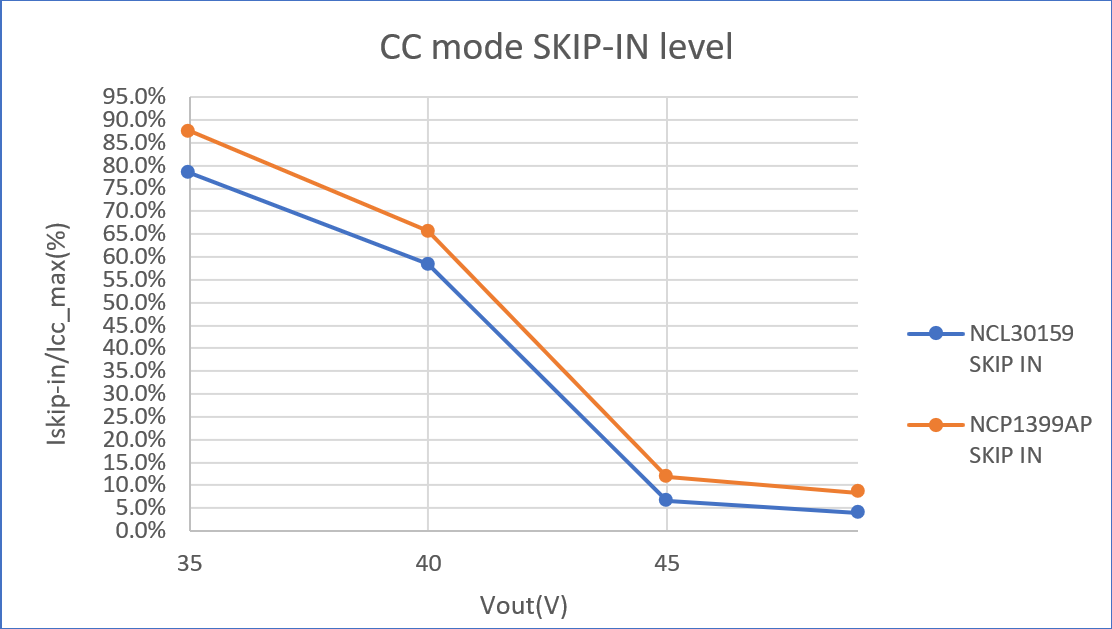

3.優化打嗝工作模式，更低負載進入打嗝模式：

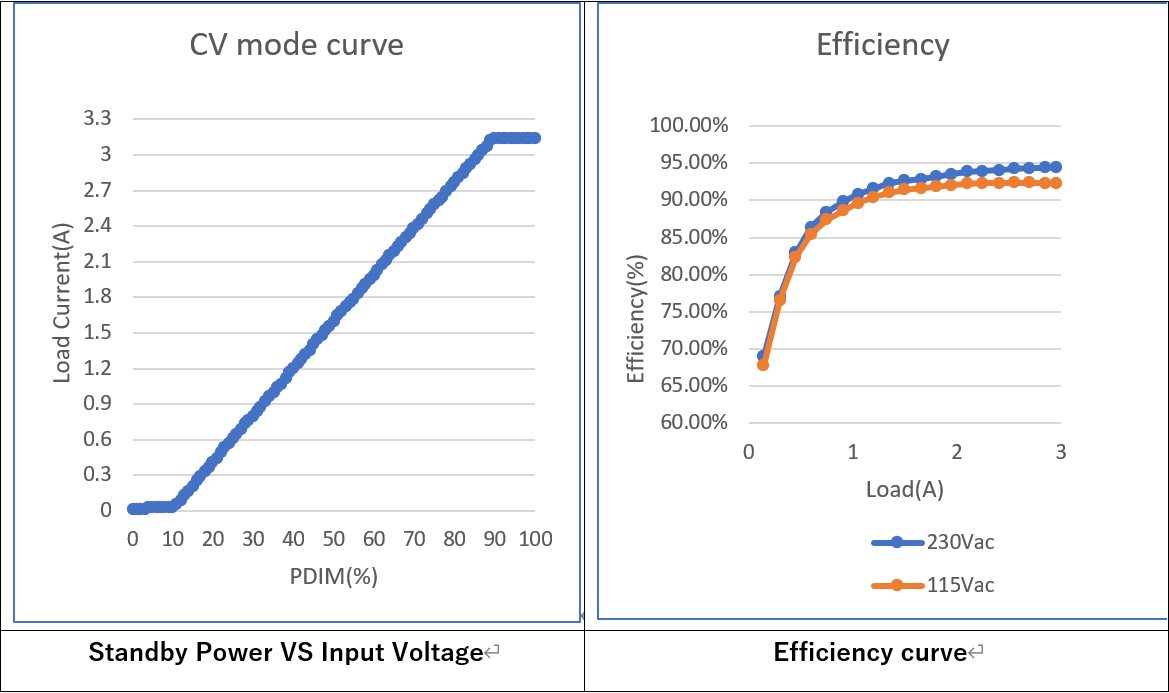

4.優秀的調光精度和效率表現：

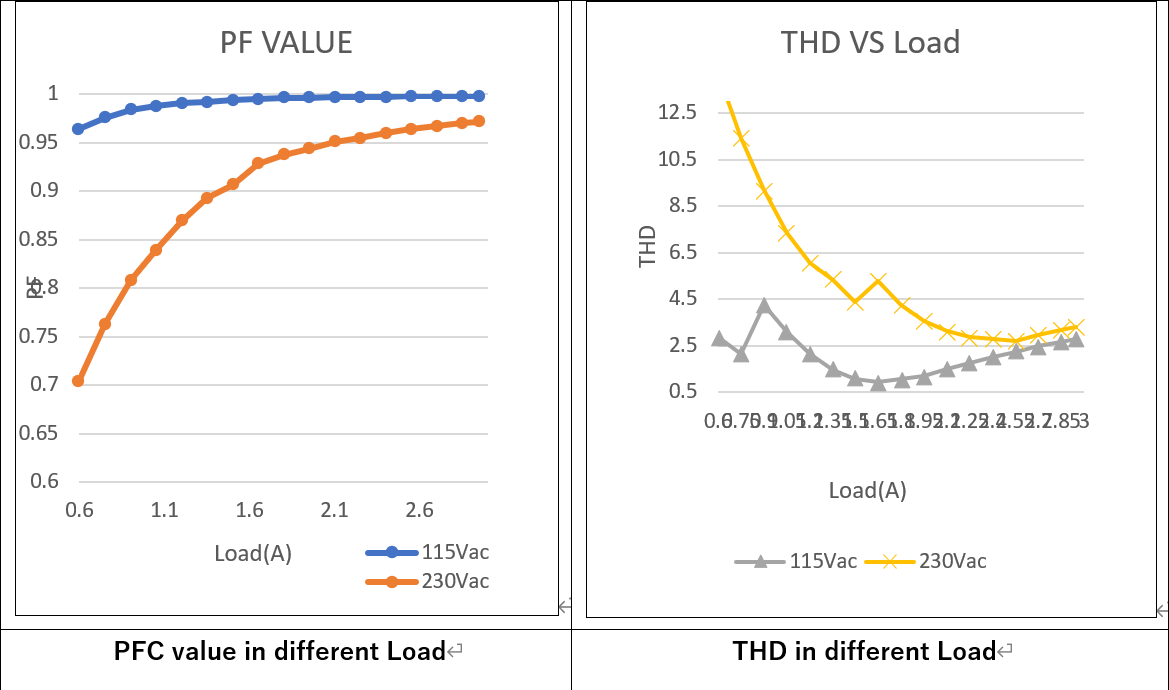

5.優秀的PF值和THD表現：
方案應用總結：
作為在市場經過驗證的PFC和LLC控制器，NCL2801、NCP1399和NCP13992以其優秀的表現贏得了非常多電源工程師的認可和青睞。在此基礎上，NCL30159增加了原邊恒流功能，高壓啟動腳耐壓提升到720V，并且優化了輕載時候的打嗝工作模式，使得NCL30159在功能上更加完善，并且極大改善了輕載時候打嗝模式不易調試的痛點。
