高帶寬和軟開關拓?fù)涫菓?yīng)對當前苛刻的電動汽車電源電子技術挑戰的理想解決方案
汽車電氣化可能是我們這個時代影響最廣的電源挑戰。這是汽車 OEM 廠商在從內燃機向純電動汽車轉型的過程中面臨的一個全球性問題。各地的研發團隊都在探索新的方法，試圖找到更好的解決方案來解決新舊電源的難題。
在標準電動汽車 (EV) 中，主要的設計考慮因素是配電與架構。當然，這些系統可能很復雜，其中整個車輛依靠電池（400V 或 800V）為低壓控制電子設備 (12V)提供了高壓直流， 還有一個由 AC 電源供電的電機。
在這種框架中，高壓母線上需要 DC-DC 轉換器來將電壓降至較低水平，以便為下游負載供電。這些轉換器依賴于數百K赫茲的高頻率開關。因此，它們是系統內常見的電磁干擾 (EMI) 源。為了抵消其產生 EMI ，需要在 DC-DC 轉換器輸入端部署專用 EMI 濾波器，將其作為低通濾波器，衰減超過截止頻率的噪聲。
電源架構中另一個不可或缺的組件是電機驅動器，它是將電池的 DC 輸出轉換為 AC ，為電動汽車電機供電的必需品。在能量再生和推進過程中，電機驅動器會在系統的高壓母線中產生多余的高壓紋波。這種紋波給 DC-DC 轉換器及其相關濾波器的安全性、可靠性及使用壽命帶來了重大挑戰（圖 1）。
圖 1：電機驅動器產生的紋波影響了電動汽車的高壓母線。
紋波對 DC-DC 轉換器的危害
電機驅動器開關工作產生的高壓紋波會給 DC-DC 轉換器及其相關濾波器甚至下游電子器件帶來不利影響。
觀察濾波器會發現，由紋波引起的電壓和電流會在濾波器組件之間引起自發熱
(PLOSS = I2rms ? RESR)。這種有害的發熱將導致組件退化和組件故障，最終會降低使用壽命及系統可靠性。在無阻尼濾波器設計中，這種損害會加劇，其中紋波噪聲可能會出現在 EMI 濾波器的諧振頻率上（圖 2）。在這些情況下，過壓和過流會進一步損壞組件，導致運轉失靈和突發故障。如果管理不當，波紋噪聲就會給電動汽車帶來安全隱患。
圖 3：濾波器輸出阻抗對濾波器內部損耗產生直接影響。在本示例中，綠色波形表示輸出阻抗更高（即損耗更高）的濾波器，高達 16kHz。

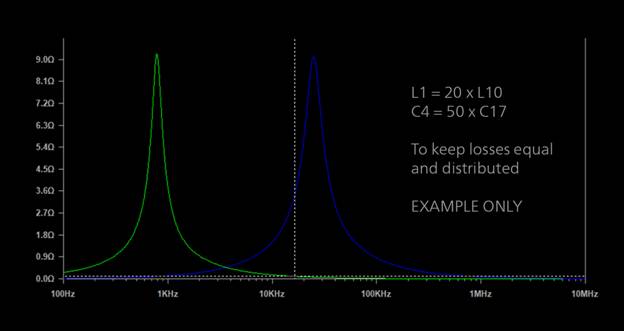

圖 4：濾波器可修改為最大限度降低輸出阻抗和損耗，但這需要更大的濾波器組件。在本示例中，L1 和 C4 分別變大 20 倍和 50 倍，以最大限度降低輸出阻抗。
使用高帶寬電源模塊解決紋波抑制問題
一種更有效的解決方案是將高開關頻率與軟開關拓?fù)湎嘟Y(jié)合的 DC-DC 轉換器。任何數量的 Vicor 高密度電源模塊均可實現紋波抑制。Vicor DCM?、BCM? 和 ZVS 穩壓器模塊均采用高頻率，使轉換器具有更大的閉環帶寬。這些更大的帶寬可直接轉化為更顯著的紋波抑制，因?yàn)橄到y(tǒng)可以更好地處理更寬頻率范圍內的噪聲，包括與電機驅動器工作有關的頻率（圖 5）。

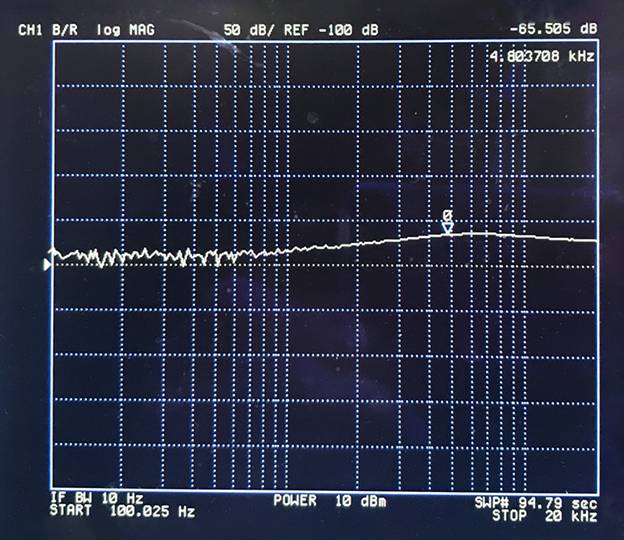

圖 5：高帶寬 DC-DC 轉換器從輸入到輸出的頻率響應（即衰減）。在本實例中，Vicor 高帶寬轉換器可將高達 20kHz 的頻率衰減至少 65dB。
另外一個優勢是，使用高頻率 DC-DC 轉換器就能設計明顯更小的 EMI 濾波器，節省空間、減輕重量。由于濾波器不再需要適應較低的頻率，因此我們可以將濾波器的截止頻率切換到更高頻率。這種更高頻率的工作可實現更小的濾波器組件，進而實現更高功率密度的系統。
同樣重要的是要注意，更高的開關頻率并不一定意味著更糟糕的 EMI 足跡。使用適當?shù)能涢_關拓?fù)浜涂刂破鳎粌H可保持低噪聲量級，而且還可簡化對其的衰減，因?yàn)?EMI 濾波器可從寄生參數中解放出來。
通過這種方式，Vicor 高帶寬電源模塊可幫助汽車系統提高紋波抑制能力、可靠性和功率密度（圖 6）。

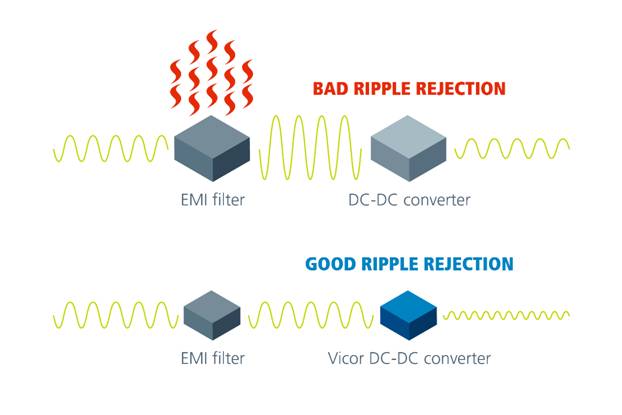

圖 6：Vicor DC-DC 轉換器將高帶寬與軟開關拓?fù)湎嘟Y(jié)合，比傳統解決方案更有效地解決了電動汽車中與紋波抑制相關的難題。
改善汽車供電網絡
由于電機驅動器運行產生的高壓紋波影響，設計可靠的高功率密度汽車系統極具挑戰性。許多人試圖通過增加 DC-DC 轉換器濾波器的組件尺寸來解決這個問題，結果導致系統變得更龐大、更重。鑒于系統重量會直接影響行駛里程，因此汽車供電網絡 (PDN) 不適合使用更大、更重的電源組件。
相反，Vicor 通過具有高帶寬和軟開關拓?fù)洫?dú)特組合的緊湊型 DC-DC 電源模塊，游刃有余地解決了這些問題。Vicor 模塊化解決方案可帶來更穩健可靠、功率密度更高的 PDN。Vicor 電源模塊易于散熱，效率高，并可簡化電源系統設計。更重要的是，它們具有很高的功率密度、高度的靈活性和可擴展性，是當前動態 xEV 的理想解決方案。
汽車 PDN 從未在如此短的時間內經歷如此極端的變革。隨著 OEM 廠商減少對內燃機的投資，研發團隊面臨無數的電源電子技術挑戰，向 48V 母線的過渡使其更加復雜。在有限的空間內工作時，紋波抑制是更復雜的電源挑戰之一。幸運的是，Vicor 緊湊型電源模塊（DC-DC 轉換器）系列采用高頻率和軟開關拓?fù)洌菓?yīng)對當前苛刻的電動汽車電源電子技術挑戰的理想解決方案。
（陳雋恆 VICOR中國汽車業務開發部高級經理）
