    “環抱”晶體管與“三明治”布線

    發布時間:2024-09-16 責任編輯:lina

    【導讀】今天,我們將介紹英特爾的兩項突破性技術:RibbonFET全環繞柵極晶體管和PowerVia背面供電技術。這兩項技術首次成功集成于Intel 20A制程節點,也將用于Intel 18A。


    在半導體制程技術的前沿,英特爾正穩步推進其“四年五個制程節點”計劃,加速實現在2025年推出尖端的制程節點Intel 18A。


    今天,我們將介紹英特爾的兩項突破性技術:RibbonFET全環繞柵極晶體管和PowerVia背面供電技術。這兩項技術首次成功集成于Intel 20A制程節點,也將用于Intel 18A。


    RibbonFET:柵極“環抱”晶體管


    通過RibbonFET晶體管,英特爾實現了全環繞柵極(GAA)架構。在晶體管中,柵極扮演著關鍵的開關角色,控制著電流的流動。RibbonFET使得柵極能夠全面環繞帶狀的晶體管溝道,這一創新帶來了三大優勢:


    節約空間


    晶體管溝道的垂直堆疊,相較于傳統的水平堆疊,大幅減少了空間占用,有助于晶體管的進一步微縮;


    “環抱”晶體管與“三明治”布線

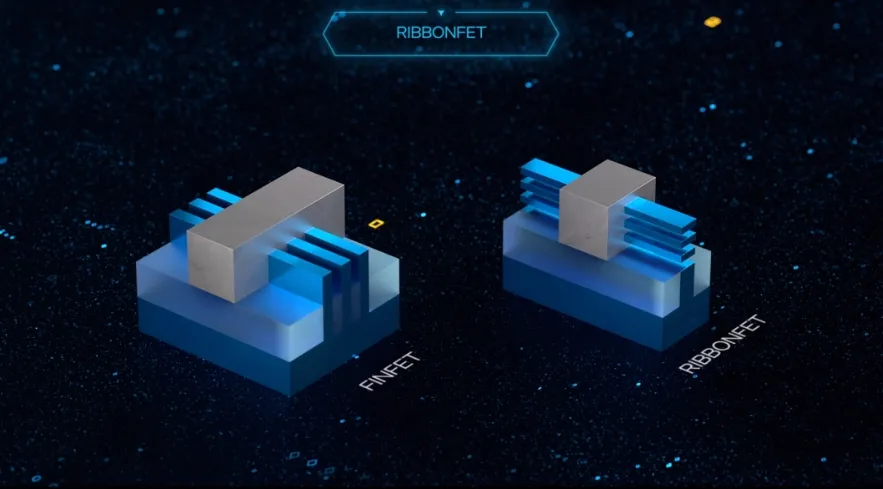

    RibbonFET晶體管與FinFET晶體管(鰭式場效應晶體管)的對比示意圖


    RibbonFET晶體管與FinFET晶體管(鰭式場效應晶體管)的對比示意圖


    性能提升


    柵極的全面環繞增強了對電流的控制,無論在何種電壓下,都能提供更強的驅動電流,讓晶體管開關的速度更快,從而提升晶體管性能;


    靈活設計


    晶體管溝道可以根據不同的應用需求進行寬度調整,為芯片設計帶來了更高的靈活性。


    PowerVia:從“披薩”到“三明治”的轉變


    PowerVia背面供電技術改變了芯片布線的邏輯。


    傳統上,計算機芯片的制造過程類似于制作“披薩”,自下而上,先制造晶體管,再構建線路層,同時用于互連和供電。然而,隨著晶體管尺寸的不斷縮小,線路層變得越來越“擁擠”,復雜的布線成為了性能提升的瓶頸。


    英特爾通過PowerVia實現了電源線與互連線的分離。首先制造晶體管,然后添加互連層,最后將晶圓翻轉并打磨,以便在晶體管的底層接上電源線。形象地說,這一過程讓芯片制造更像是制作“三明治”。


    “環抱”晶體管與“三明治”布線

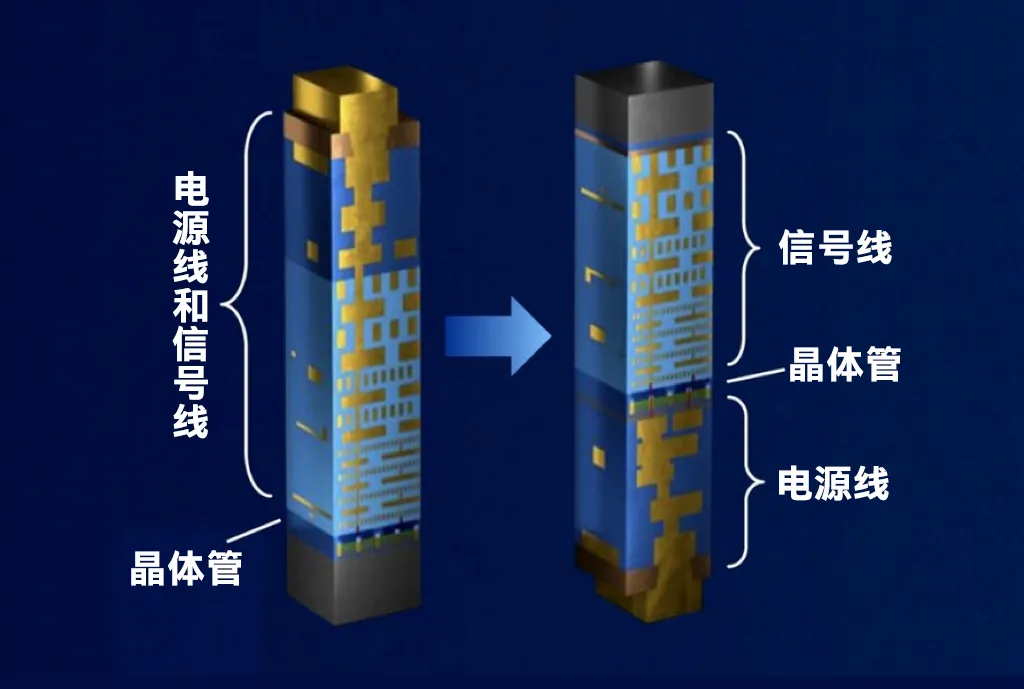

    PowerVia革新了晶體管的布線方式


    背面供電技術讓晶體管的供電路徑變得更加直接,有效改善了供電,減少了信號串?dāng)_,降低了功耗。測試顯示,PowerVia能夠?qū)⑵脚_電壓降低優化30%。


    同時,這種新的供電方式還讓芯片內部的空間得到了更高效的利用,使得芯片設計公司能夠在不犧牲資源的前提下提高晶體管密度,顯著提升性能。測試結果表明,采用PowerVia技術可以實現6%的頻率增益和超過90%的標準單元利用率。


    Intel 20A和Intel 18A的技術演進


    半導體技術的創新是一個不斷迭代的過程。在Intel 20A制程節點上,英特爾首次成功集成了RibbonFET和PowerVia這兩項突破性技術。基于Intel 20A的技術實踐,這兩項技術將被應用于采用Intel 18A制程節點的首批產品:AI PC客戶端處理器Panther Lake和服務器處理器Clearwater Forest。目前,新產品的樣片已經出廠、上電并成功啟動操作系統,預計將在2025年實現量產。


    “環抱”晶體管與“三明治”布線

    Intel 18A晶圓


    此外,這兩項技術也將通過Intel 18A向英特爾代工(Intel Foundry)的客戶提供。Intel 18A的缺陷密度已達到D0級別,小于0.40,顯示出其在晶圓廠中的生產狀況良好,良率表現優秀。今年7月,英特爾還發布了Intel 18A制程設計套件(PDK)的1.0版本,得到了生態系統的積極響應。
