【導讀】利用三極管，?搭建單管共射反向放大器，?放大器的增益與多個因素有關系，也和輸入阻抗成反比。如何來測量單管運放的輸入阻抗呢？ 下面在 LTspice中通過仿真進行測量。
一、前言
??
利用三極管，?搭建單管共射反向放大器，?放大器的增益與多個因素有關系，也和輸入阻抗成反比。如何來測量單管運放的輸入阻抗呢？ 下面在 LTspice中通過仿真進行測量。
二、測試結果

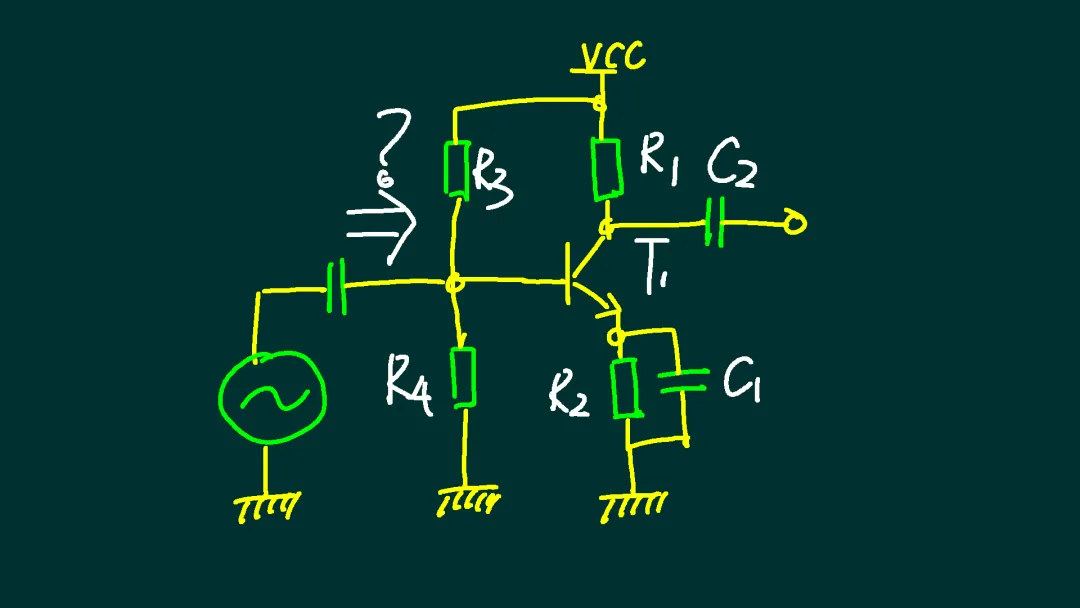

這是在 LTspice中搭建的單管反相共射電壓放大電路。電阻 R5 與輸入信號源串聯。由于它的存在，使得輸入信號在等效輸入電阻上分壓變小。隨著 R5 的增加，輸出電壓信號就會下降。當 R5等于輸入電阻的時候，輸出放大信號的幅度就會降低一半。
?
設置輸入信號元電阻從1k歐姆上升到 100k歐姆，會得到不同輸入電阻下對應的輸出電壓波形。這是讀取 LTspice 仿真結果。統計輸出電壓波形的峰峰值與輸入電阻之間的關系。這里繪制出信號幅度隨著輸入電阻增加降低的關系。

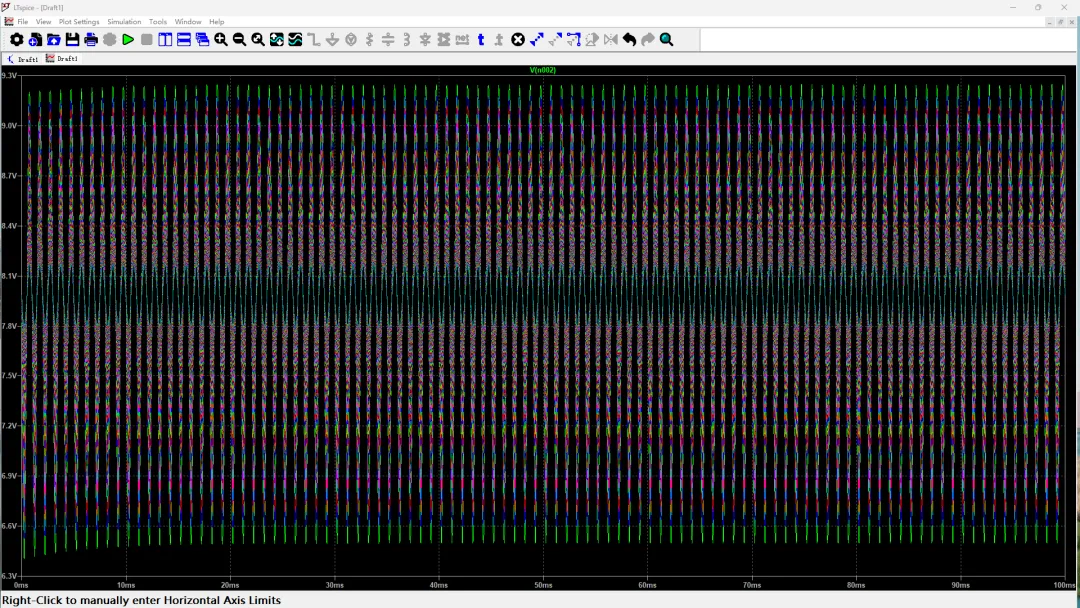

圖1.2.1 不同輸入電阻對應的輸出信號

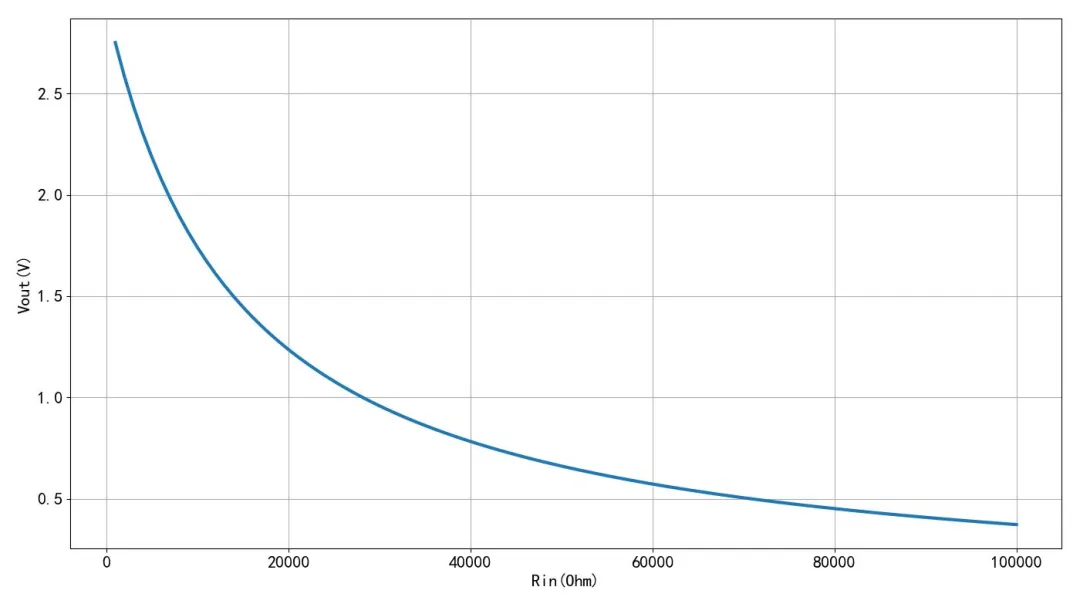

圖1.2.2 信號源電阻與輸出電壓峰峰值之間的關系
??
根據輸入信號內阻和輸出信號幅度之間的關系。利用電阻分壓模型進行擬合，這樣可以得到單管輸入阻抗的大小。輸入電阻大約為 14.5kΩ。
?

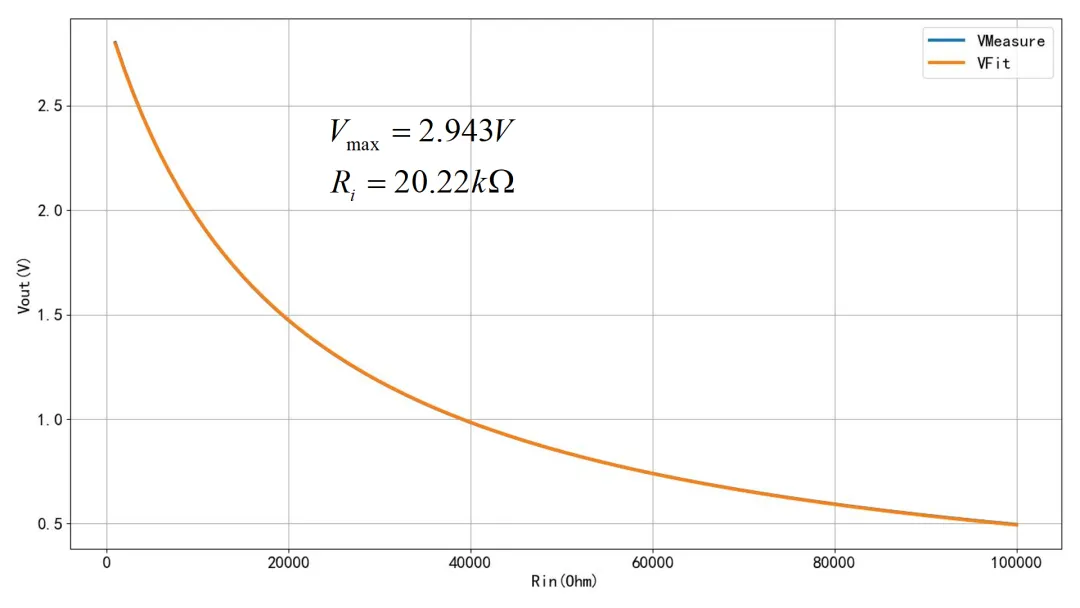

為了測試三極管的積極輸入電阻，將電阻R5從原來的位置，搬移到基極附近，這樣就可以避免 基極電壓偏置電阻R3,R4的影響。使用相同的方法，可以得到三極管的基極輸入電阻為 20.22kΩ。可以看到這個阻值比起剛才測量的結果要大一些。
總結
本文在 LTspice中測量了單管放大電路的輸入電阻。利用一個可變電阻，改變輸入信號內阻，可以測量到三極管的等效輸入電阻大約為 20kΩ ，但是，這個阻值，比起平時所使用到的實際三極管輸入電阻要大一些。具體為何是這樣的結果，現在還不得而知。
(作者：卓晴 ，來源：TsinghuaJoking)
