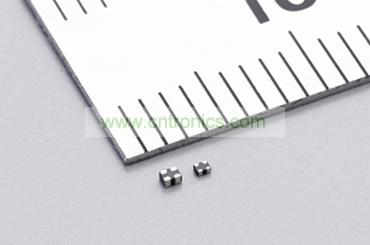

【導讀】村田制作所實現了適用于高速差分接口SATA GenII和SATA GenIII的薄膜片狀共模扼流線圈0806尺寸 (0.85 x 0.65 x 0.45mm) 和0605尺寸 (0.65 x 0.50 x 0.30mm) 的商品化，并且已開始量產。此共模扼流線圈是世界首創，同時對應SATA GenII和SATA GenIII的產品。
高速差分接口SATA是使用于電腦和視頻錄制設備等的高速大容量硬盤驅動、作為SSD的接口被廣泛地使用著，估計今后的市場將會更加擴大。
到目前為止SATA信號頻段中的噪聲，因?yàn)椴辉诟鱁MI規格的噪聲限制頻段內，所以不存在問題，由于2010年制定了噪聲限制頻率上限為6GHz的CISPR22的規定，因此有必要采取抑制噪聲的措施。為了符合這個限制的要求，以共模扼流圈來抑制噪聲的對策是有必要的，但是至此為止并不存在有遵照SATA GenII規格標準的Scc11特性的產品。因此有了開發符合SATA規格標準并具有優異的抑制高頻段噪聲信號的共模扼流線圈的需求。
為了解決這些問題，通過采用本公司獨創的細微加工技術和SATA應用的噪聲評價技術研制成最適合的線圈，實現了世界唯一能夠適用于SATA GenII規格的Scc11特性的共模扼流線圈的商品化。不但適用于SATA GenII和SATA GenIII的兩種規格，也能夠使用于兩種規格并用的接口，同時更兼具了信號頻段的高信號傳輸特性和消除共模噪聲特性。
此外，還備齊了兩種超小型的產品，構成了今后在開展高集成化的SSD中，可以根據節省空間的必要性來選擇不同尺寸的系列產品。
產品特點
適用于SATA GenII和SATA GenIII的兩種規格
超小型/薄型尺寸產品陣容: 實現了0806 (0.85 x 0.65 x 0.45mm) 和0605 (0.65 x 0.50 x 0.30mm) 的兩種尺寸
高共摸噪聲抑制特性
采用薄膜工序，產品具有高度穩定性
用途
伺服器、客戶端PC、硬盤錄像機的硬盤接口到使用SATA GenII和SATA GenIII的高速差分接口
系列產品型號
DLP0NSA070HL2 (0806 尺寸)
DLP0QSA070HL2 (0605 尺寸)
[member]
[page]
特性圖
共模插入損耗特性Scc21越低時消除噪聲的效果越高，差模插入損耗特性Sdd21越接近0dB信號傳輸?shù)乃p越少。
圖1: 本產品的共模插入損耗特性Scc21和差模插入損耗特性Sdd21

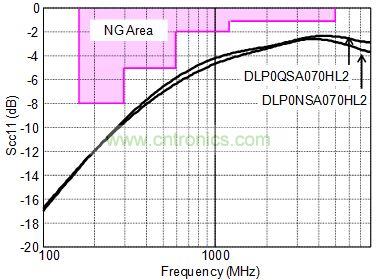

圖2: 共模反射特性Scc11和SATA GenII規格的NG帶域
圖3: 共模扼流線圈電阻特性

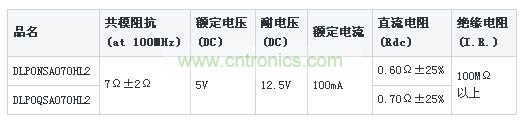

電氣特性
外形尺寸圖

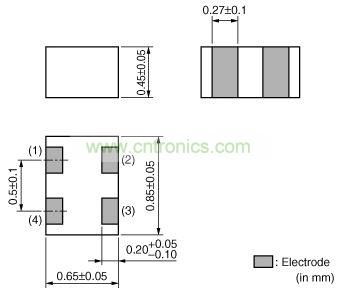

圖4：DLP0NSA070HL2: 0.85 x 0.65 x 0.45mm
圖5：DLP0QSA070HL2: 0.65 x 0.50 x 0.30mm
