飛兆半導體公司最近將Power Supply WebDesigner (PSW) - 一款在線設計和模擬工具，可在一分鐘內提供完整的設計–進一步強化，引入傳動系分立式（MOSFET/IGBT/整流器）器件功率損耗和效率分析工具。

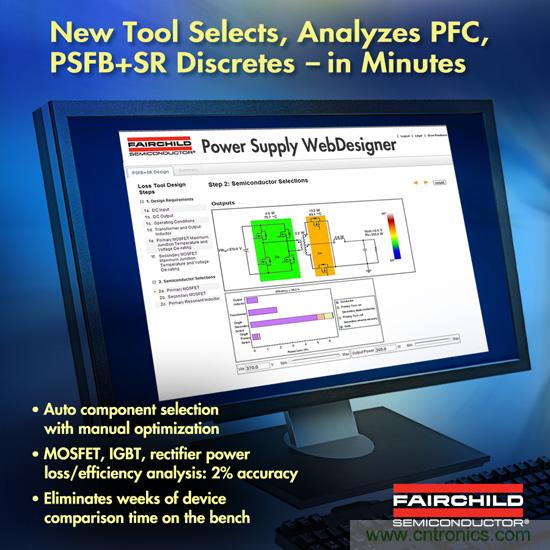

圖1：飛兆半導體PSW增添功率鏈分立式器件功率損耗和效率分析工具



這些新模型可根據輸入和輸出條件用于100 W至3 kW的設計，為設計人員提供功率因數校正(PFC)、相移全橋加次級端同步整流(PSFB+SR)功率鏈分立式器件分析，以及與這些拓?fù)湎嚓P(guān)的器件組合矩陣。

根據用戶指定的電氣和機械規格，新模型可提供分立式功率半導體、變壓器和電感設計值以及物料成本(BOM)的最佳組合。它還可以提供儀表盤視圖，指示轉換器系統和器件功率損耗、器件結溫以及整個工作條件范圍內的進一步組件微調。

關于PSW模型，使用這些工具的設計人員能夠接受默認的推薦值，或花些時間優化重要的細節以滿足獨特的設計需要。設計人員可以快速、準確地估計設計性能，并隨時改進設計選擇。這些工具還允許他們花時間執行詳細的模擬分析，檢驗自己的設計及硬件原型能否順利運行。

功率鏈分立式模型由相移全橋和次級端同步整流(PSFB+SR)模型和功率因數校正(PFC)模型組成。它們是簡單易用、功能強大的在線模擬工具，可為設計人員提供：



●兼容市場上最流行的PSFB+SR控制IC（UCC28950和UCC3895）的優化工具。

●完整的功率鏈分立式器件設計，包括最佳的飛兆MOSFET、IGBT和整流器選擇。用戶可選擇最佳的橋接整流器、MOSFET/IGBT和功率整流器部件編號(PN)，或者讓工具從用戶指定的系統設計輸入中推薦。

●優化的功率鏈分立式設計，針對需要PFC和/或PSFB+SR的電源。

●功率鏈分立式組件損耗與硬件關聯，可實現單獨方程計算無法企及的最高相對精度。

●在一次分析內比較不同組功率鏈分立式組合的能力。該模型突出了飛兆的MOSFET和IGBT技術產品組合，包括SuperFET® MOSFET、SuperFET® II MOSFET、SupreMOS® MOSFET、PowerTrench® MOSFET和場截止IGBT。

●該選項可讓工具推薦或微調功率鏈分立式組件，將乏味、高度重復的手動嘗試和錯誤/測試設計步驟自動化，節省寶貴的時間。

●系統的直觀表示和不同線路和負載條件下的主要組件功率損耗以及效率允許設計人員回到在線設計步驟，在制作原型之前重新平衡系統和組件損耗。



這些新模型在評估不同組合時節省了設計人員的時間。PSW不按每組合一周的典型基準測試時間進行，而是快速、準確地模擬每個組合 – 在線路和負載條件下，工具和硬件測量結果之間通常有約2%的差異。

設計完成時，PSW會創建一個BOM，可將其發送至采購部門或立即在線采購組件，節省了文檔往來或到處尋找部件的時間。另外，設計人員可保存設計供日后參考，或傳遞給其他團隊成員。

Power Supply WebDesigner可提供一整套省時工具，實現系統和功率鏈（power train）的設計和優化。該在線設計工具僅需幾分鐘時間便可體驗器件到系統的分析和仿真， 而且電源設計中的建模、計算和重復步驟都集成到了工具中。不管設計人員的經驗如何，該工具都能夠提高設計的可行性、效率和可信度。

飛兆半導體是全球領先的高能效設計模擬、功率分立和光電子技術解決方案供應商。這些產品為功率敏感應用實現節能最大化。功率敏感應用包括電源適配器、電源、照明應用、電腦、工業控制和家用電器。飛兆解決方案可以提高效率，同時簡化系統設計，減少電路板空間，改善系統可靠性并加速上市時間。另外，我們的全球功率資源SM – 包括在線工具、FAE和配備經驗豐富的功率工程師的區域中心 – 堪稱客戶產品設計技術支持行業典范。



要嘗試該工具，請?jiān)L問：



如需要查看更多產品和公司信息視頻，聽取產品信息網上音頻，以及閱讀飛兆半導體博客(英文版)，請?jiān)L問：http://www.fairchildsemi.com/engineeringconnections

閱讀飛兆半導體博客(中文版)并發表評論，請?jiān)L問：http://engineeringconnections.cn/

查看飛兆半導體在微博發放的實時產品信息，請?jiān)L問： http://t.sina.com.cn/fairchildsemi
