    如何精準的設計晶振的匹配電容問題?

    發布時間:2014-09-23 責任編輯:sherryyu

    【導讀】單片機晶振旁的2個電容是晶體的匹配電容,只有在外部所接電容為匹配電容的情況下,振蕩頻率才能保證在標稱頻率附近的誤差范圍內。 最好按照所提供的數據來,如果沒有,一般是30pF左右。太小了不容易起振。

    晶振的標稱值在測試時有一個“負載電容”的條件,在工作時滿足這個條件,振蕩頻率才與標稱值一致。一般來講,有低負載電容(串聯諧振晶體),高負載電容(并聯諧振晶體)之分。在電路上的特征為:晶振串一只電容跨接在IC兩只腳上的,則為串聯諧振型;一只腳接IC,一只腳接地的,則為并聯型。如確實沒有原型號,需要代用的可采取串聯諧振型電路上的電容再并一個電容,并聯諧振電路上串一只電容的措施。例如:4.433MHz晶振,并一只3300PF電容或串一只70P的微調電容。

    常見的晶振大多是二只腳,3腳的晶振是一種集晶振和電容為一體的復合元件。由于在集成電路振蕩端子外圍電路中總是以一個晶振(或其它諧振元件)和兩個電容組成回路,為便于簡化電路及工藝,人們便研制生產了這種復合件。其3個引腳中,中間的1個腳通常是2 個電容連接一起的公共端,另外2個引腳即為晶振兩端,也是兩個電容各自與晶振連接的兩端。由此可見,這種復合件可用一個同頻率晶振和兩個 100~200pF的瓷片電容按常規連接后直接予以代換。

    單片機晶振旁的2個電容是晶體的匹配電容,只有在外部所接電容為匹配電容的情況下,振蕩頻率才能保證在標稱頻率附近的誤差范圍內。
    最好按照所提供的數據來,如果沒有,一般是30pF左右。太小了不容易起振。

    在某些情況下,也可以通過調整這兩個電容的大小來微調振蕩頻率,當然可調范圍一般在10ppm量級。

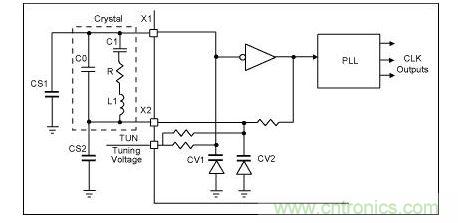

    晶振等效于電感/電容/內阻
    晶振等效于電感/電容/內阻
