汽車電子是當前一個熱門開發領域，中國汽車市場的蓬勃發展為本土汽車電子產業帶來了新的機遇。越來越多的企業紛紛加大了在汽車電子產品上的投入力度，包括ECU、ABS、DVD、GPS、HVAC、CANBUS等在內的大量汽車電子產品的本土化設計制造廠商如雨后春筍般冒升，這也為從事電路保護設計的電子元器件廠商開辟出一片嶄新的天地。





保險絲是一類被動無源器件，類似一個開關。當產品出現故障或者發生意外時，需要保險絲能夠安全地在電源部分實現有效的斷開，不產生明煙/明火，更不能危及操作人員的生命安全。因此，無論任何電子產品，通常無一例外都要配置保險絲，它也是電子產品安全的保障。



對于保險絲而言，最主要的參考指標就是安全與可靠性，即在正常工作時絕對不可以斷開，當后級的故障發生時則必須馬上斷開。保險絲只有兩個工作狀態：導通或者斷開。要保證整個系統的安全與可靠，保險絲本身必須首先要滿足這兩點。良好的保險絲設計應用必不可少，也是一門精巧的學問。



電路設計人員在選擇保險絲時，應主要從兩個方面來考慮：靜態和動態。靜態是指電壓、電流、環境溫度、尺寸、失效電流等；動態則指的是熔斷時間、熔化熱能值等，這些都是保險絲產品選擇設計的關鍵點。其次，通過保險絲的理論計算之后，還需要再結合現場進行測試驗證，借助可靠性分析最終達成理想的設計方案。





汽車?yán)锩娴碾娐繁Ｗo(hù)無處不在，尤其是現在汽車車身采用了越來越多的智能化電子設備，把以前純粹的汽車機械變成了有靈魂的“跑動的機器人”。對于電子化產品來說，安全是首要的，汽車電路中的保險絲也因此而變得集成化和小型化。



在汽車電子的開發中，幾乎每一個用電設備都需要一個保險絲，通常稱作線纜保護。保險絲的主要作用是限制電流的增加，當出現意外(例如車禍造成的電源短路故障)，這時產生的大電流就需要保險絲馬上把主電源切斷，以避免發生進一步的危險。傳統的汽車線纜保險絲的防護架構為多極且分層式，但最次一級的電子設備出現故障時，則僅僅是出現故障的單元保險絲斷掉，而不會影響到上一級的電路。但是在汽車改裝的過程中，例如在外部加了一個大功率音響時，其取電來自于車身電瓶，如果保險絲使用不當，在需要斷開的時候沒有斷開，就會因?yàn)檫@些小故障影響到整車系統的可靠性，造成保險絲的錯誤動作，因此，良好的保險絲設計與選擇就顯得尤其重要。



為此，新穎的集成化保險絲(Masterfuse)被融入到了汽車電子的設計之中，它將車身整體的過流保護融合于一體，從而實現更高級別的保護功能。集成化保險絲產品是一種可配置的保險絲解決方案，在一個緊湊的封裝中配有多種不同的保險絲類型(即MEGA和MIDI)和額定值。這種封裝保險絲可讓用戶用一個部件取代配電箱中的多個分立式保險絲，從而可省去目前需要使用的螺栓、母線和連接線。通過減少所需接頭的數量，整個系統增加了可靠性，同時降低了成本，每個集成化保險絲都可以按照用戶的應用進行定制，以獲得最優化的電路保護封裝產品。

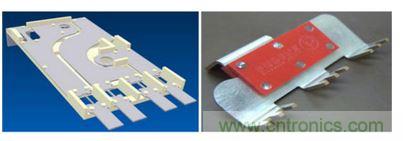

集成化保險絲



另一方面，還有一類同步的過壓保護器件TVS也同樣值得關注。因?yàn)樵谄囯娮永锩妫械碾娮釉O(shè)備都面臨靜電(ESD)和負載突變(LOADDUMP)的威脅，這些過壓問題會對芯片電路造成永久性的損壞，所以過壓保護必不可少，同時，符合這些要求也是ISO7637標準的一部分。在這一方面，Littelfuse汽車等級的TVS管滿足上述要求，保證汽車電子設備的安全可靠性。實際上，TVS的應用已較為普遍，長壽命、高可靠性的運行狀態是汽車等級TVS所必須要具備的性能，例如通過AEC-Q101認證，以滿足汽車整車運行的要求。

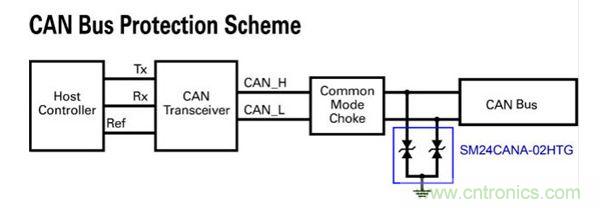

以汽車電子ESD保護方案為例，由于按鍵以及USB接口的大量應用，使得測試規范不斷升級，ISO10605標準的電防護要求甚至到了25KV，沒有一個可靠的電路保護器件是不能滿足這一要求的。Littelfuse的半導體保護陣列可以符合整個電路的ESD測試要求，例如SP1003可以達到30KV的測試指標，并且每一條電路都并聯一個其中的防護器件，用以為汽車電子保駕護航。另外，在數據線保護方面，汽車?yán)锩鍯AN總線的廣泛應用把所有的電子部件連在一起進行數據交換，針對CAN芯片的保護，Littelfuse專用的保護器件提供了理想的保護形式，不僅可以滿足ESD保護，同時還可以滿足一些浪涌保護的要求，例如SM24CANA系列典型的應用電路提供了共模和差模的雙重保護。
