【導讀】本篇文章介紹了一種在實際使用電壓不足的情況下，對穩壓二極管中限流電阻大小的選用方法，并在最后進行總結。希望大家在閱讀過本篇文章之后，能夠舉一反三，應對相同的情況。
穩壓二極管是一種在被電流擊穿之前都能提供高電阻保護的器件。由于這種特性，經常被用作穩壓器和電壓基準元件來使用。本篇文章將要探討的是穩壓二極管當中的限流電阻的一種選用情況。當輸入電壓為16V，而實際使用的電壓僅為12V時，如果只選擇12V的穩壓管，那么限流電阻如何選擇?
圖2

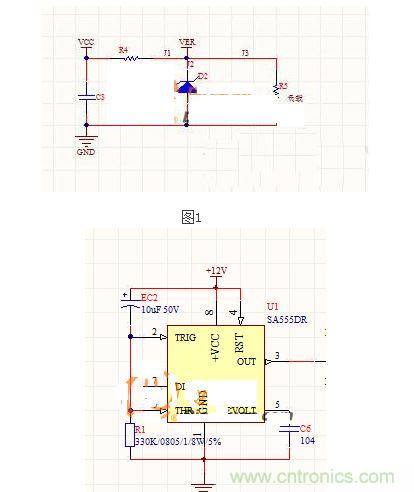

電路如圖1、圖2所示。
如果不考慮穩壓管的漏電流的話，那么R1的值最大為：(16-12)/0.005，將近800歐姆。
1、R1的選擇，很明顯，R1流過的電流就是負載(在這里是IC)的電流+流過穩壓管的電流，IC的電流如果知道，那么加1-2mA作為R1的電流就可以了。這樣就可以計算R1的阻值。
2、穩壓管的損耗，就是穩壓管穩壓值乘以流過穩壓管的電流，流過穩壓管的電流就是流過R1的電流減去負載電流。
這里再進行一下總結。
R4 電阻大小及選擇功率：R4=(VCC-VER)/I1=(VCC-VER)/(I2+I3)。
當流經穩壓管電流最小時（一般穩壓管最小工作在1-2MA，具體參照規格書），R4電阻達到最大。通常VCC是考慮最差情況下電壓（如電壓上升到17,8V）。
相反，當電阻取小時候，流經穩壓二極管電流變大，不能超過最大穩壓電流值。計算出最小限流電阻：R4值。
因此求得限流電阻的取值范圍，及流經限流電阻的電流大?。?/div>
P=R4*I1*I1
穩壓二極管功率選擇：穩壓二極管電流=I1電流大小-I3負載的電流大小。P=穩壓電流*穩壓電壓值。
