這里想探討一種可提高原邊反饋控制精度的方法，電路原理如下：

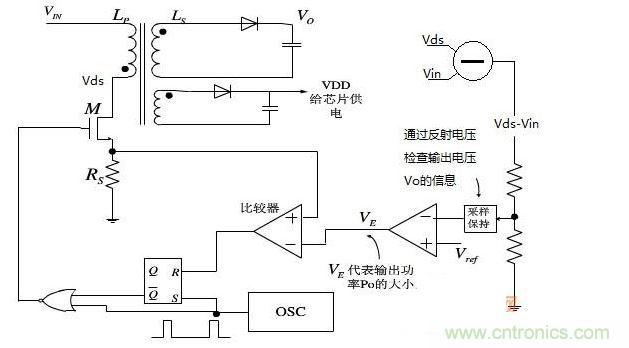

 圖1 利用反射電壓的原邊反饋



對原邊反饋輸出精度有影響的有輸出二極管的一致性、輸出寄生電阻、電壓采樣時刻及變壓器工藝等問題。通常采樣輔助繞組作為



采樣電壓，由于工藝問題輸出精度難以達到要求，已知反射電壓與輸出電壓也是同樣的匝比關系，如果利用反射電壓來作為采樣信



號是否可解決工藝影響？



按照?qǐng)D1的原理搭建的仿真結果如下

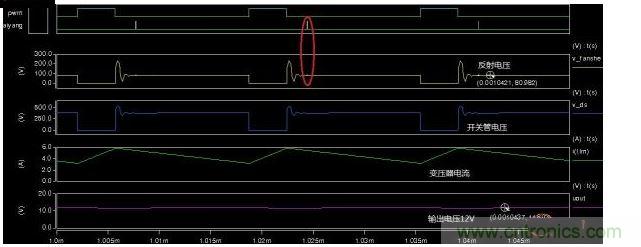

圖2 反射電壓原邊反饋仿真波形



在開關管關閉的時刻電壓會有一個震蕩借鑒一些原邊反饋IC的原理經一段延時后再采樣如圖2中的紅圈處。將一個原邊反饋電路進



行改造如圖1只要加入一個減法器就可以實現這種利用反射電壓的原邊反饋，不知這種方法是否可行有效？

對于次級的寄生電阻問題可以采用如下圖3的方法，

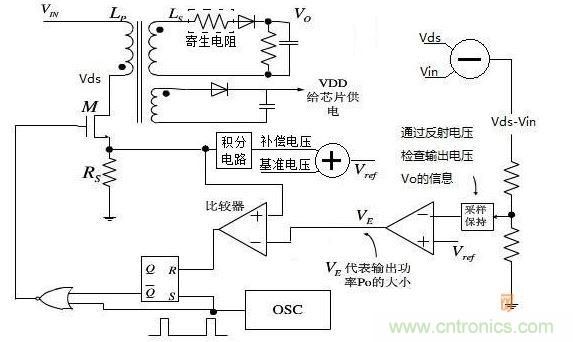

圖3 解決次級寄生電阻問題電路



在次級線路上串入一個電阻來等效寄生電阻，在仿真中使用一個線性變化的負載以觀察這個寄生電阻所帶來的影響，如圖4

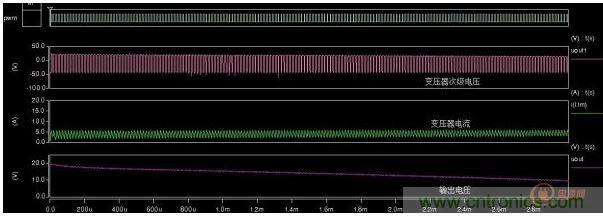

圖4 由寄生電阻引起的輸出電壓與負載的變化關系



圖4中變壓器次級端電壓變化不大，隨著負載的加重寄生電阻上分得的電壓更多由于寄生電阻和負載電阻的分壓作用輸出電壓越來



越低。



圖3的電路中通過對初級電流積分得到一補償電壓再加到基準電壓上來做為控制電路的參考電壓，補償結果如圖5

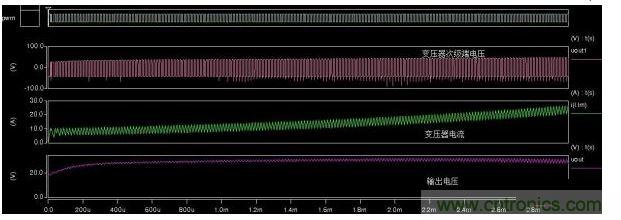

圖5 補償后的輸出電壓



這個原理的基本表述就是Vref=Uo+I次*R寄生，理論上選取正確的參數可以完成抵消掉寄生電阻的影響。

在輸出繞組和輔助繞組上分別串聯小電感用以模擬漏感得到的仿真波形如下

 圖6 反射電壓、輔助繞組電壓、輸出電壓對比



圖6改變負載使輸出功率由小到大變化（電流由斷續到連續），結果是輸出電壓12V不變，負載繞組電壓隨負載加重而增大，反射電



壓90V保持不變。



下面的是模擬工藝問題造成的漏感不同的情況：

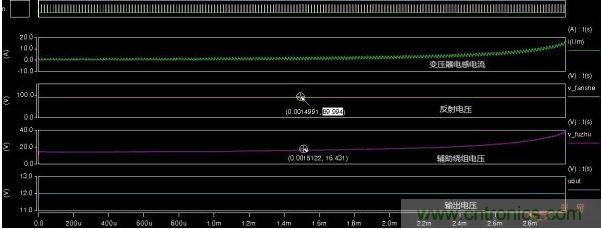

圖7 不同漏感下的反射電壓、輔助繞組電壓、輸出電壓對比



圖7中的漏感比圖6中的大了10倍，在結果中除輔助繞組電壓升的更高外其它無明顯變化。



在圖6和圖7中，輔助繞組都是工作于輕載或許是這個原因造成漏感對其影響大，不同負載或不同漏感都會影響到輔助繞組電壓。而



反射電壓并未受負載或漏感的影響（就著圖6、圖7的問題分析一下輔助繞組電壓?jiǎn)栴}，隨著負載的加重負載繞組的電壓會升高論壇中也有討論這個電壓飆升的問題的（圖6、圖7的仿真也是此情況）。對于輔助繞組由于輸出寄生電感的存在電路類似于buck電路，buck電路只能降壓不能升壓而實際情況重載時輔助繞組的電壓通常會高于理論計算的反射電壓值，由此判斷造成輔助繞組電壓飆升的是初級漏感。



在輔助繞組中串入一個開關管，參考延時采樣原理避開漏感電壓造成的振蕩區只當輔助繞組的電壓穩定并接近反射電壓時才開啟串聯的開關管，按這個原理的仿真結果如下或影響小）因此采樣反射電壓更理想。

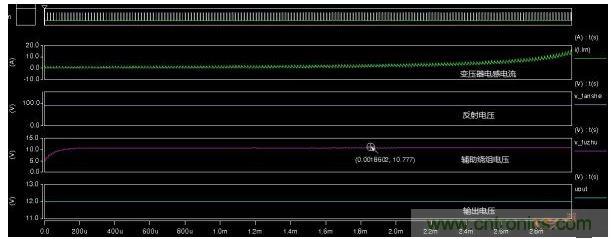

 圖 7-1 采用延時采用原理得到的輔助繞組電壓



對比圖7和圖7-1在 相同的條件下采用延時采樣原理得到的輔助繞組電壓幾乎不變，驗證了影響輔助繞組電壓的主要因素是初級漏感，同時采用這種方法來得到VCC電壓更高效。
