    案例分享之任性的短線設計(連載二)

    發布時間:2015-09-09 來源:sherry 責任編輯:sherry

    【導讀】最近高速先生走進千家萬戶(客戶現場)活動進行的如火如荼,受到了邀請單位的熱烈歡迎,目前我們已經在成都、西安、長沙、武漢、廣州、上海、南京、杭州等地開展了部分活動,大家的贊譽讓我們更有了分享的樂趣,同時我們也聽到了很多寶貴的意見。大家的支持和認可是我們四處奔波的動力,也是我們繼續寫下去的源泉。

    有人錯過什么了嗎?什么?你不知道高速先生的千家萬戶活動?還記得小陳在前幾期(具體哪期忘記了,好像是碼字難那一篇吧)里面說到的如果大家對高速設計有興趣的,可以邀請高速先生親臨現場探討對高速設計的一些理解,答疑解惑等。這個絕對不是隨口一句話說說而已的哦,雖然沒有官方的正式發文,但我們已經在某些地方受邀和大家互動了。在此再透露點更具體的實施細節,只要能組織5個人以上的伙伴(前提是對高速設計有興趣或疑問的),就可以邀請高速先生去貴司現場進行交流啦(免費哈),深圳的可隨約隨到,話題有高速設計與仿真相關、高速板材選擇、DDR3/4設計以及電源完整性設計與仿真等,約嗎?

    下面又到了我們案例分享的時間,事情是這樣的。

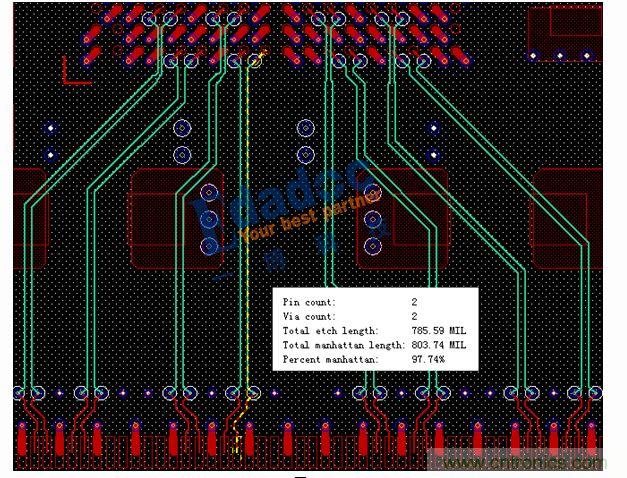

    一個朋友前不久設計了一款28G-VSR協議的板子接光模塊,光口連接器采用的是CFP2的表貼連接器,由于PHY芯片到光口連接器距離很短,所以當初設計的時候就直接從芯片打孔連線過來,沒有經過任何特殊的處理,最后板上走線總長度約800mil,如下圖一所示。
    短線設計
    圖一

    很多人都會想這么短的線應該不會有什么問題的吧,隨便拉連上就好了??墒俏覀円吹竭@個不是普通的信號,而是28G的高速信號,也許在低速信號階段可以這樣隨便拉拉就好了,但到了高速信號還能這么任性嗎?

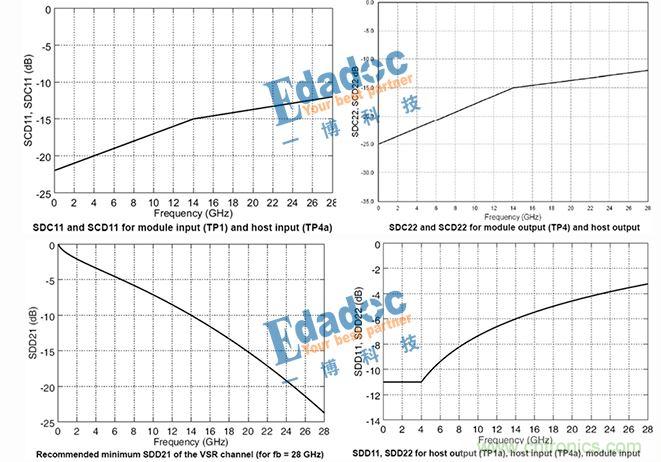

    我們還是先來看看28G-VSR協議里面到底定義了通道的哪些東西吧,如下圖二所示,有插損、回損及模態轉換的一些無源要求。
    短線設計
    說到這里,有些人可能已經猜到了這個設計最終的結果,既然是案例,當然是有問題的,最后的結果是運行過程中經常出現一些莫名其妙的誤碼。
