電感值范圍:1-470uH



直流電阻:有多種直流電阻可供選擇，電感值越大，對應的直流電阻也越大。一般信號用電感，其直流電阻比高頻信號用電感和電源用電感大一些，最小的直流電阻一般為幾毫歐，大的幾歐



自諧振頻率:幾十兆赫茲到幾百兆赫茲。電感值越大，其對應的自諧振頻率越小。



額定電流:幾毫安到幾十毫安。電感值越大，其對應的額定電流越小。



工作頻率低于諧振頻率時，電感值基本保持穩定:但工作頻率超過諧振頻率后，電感值將會先增大，達到一定頻率后，將迅速減小。

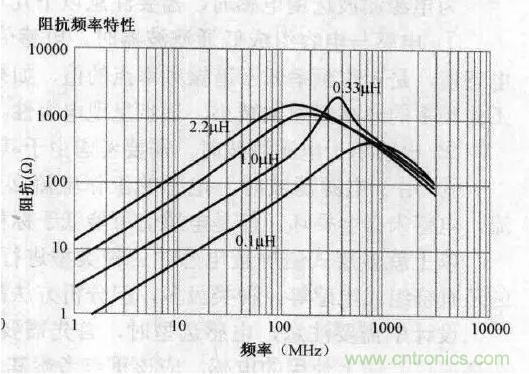

從阻抗頻率曲線圖可知，工作頻率低于諧振頻率時，電感器件表現出電感性，阻抗隨著頻率的升高而增大:當工作頻率高于諧振頻率時，電感器件表現出電容性，阻抗隨著頻率的升高而減小。



因此，在應用中，應選擇諧振頻率點高于工作頻率的電感為電源濾波選用電感時，需要注意以下幾點:



電感與電容組成低通濾波器時，電感值是一個很關鍵的參數。電感器件資料標稱的電感值，是工作頻率低于諧振頻率點的值，如果工作頻率高于諧振頻率，則電感值將會隨著工作頻率的升高而急劇減小，逐步呈現電容性。



電感用于電源濾波時，需要考慮由于其直流電阻而引起的壓降。



用于電源濾波時，電感的工作電流必須小于額定電流。如果工作電流大于額定電流，電感未必會損壞，但是電感值可能低于標稱值。





如果耳朵能聽到嘯叫(吱吱聲)，可以肯定電感兩端存在一個20HZ-20KHZ(人耳范圍)左右的開關電流。



例如DC-DC電路的電感嘯叫，由于負載電流過大



DC內部有一個限流保護電路，當負載超過IC內部的開關(MOS)電流時，限流檢測電路判斷負載電流過大，會立即調整DAC內部開關占空比，或者立即停止開關工作，直到檢測負載電流在標準范圍內時，在重新啟動正常的工作開關。從停止開關到重啟開關的時間周期正好是幾KHZ的頻率，正因為這個周期的開關頻率產生嘯叫。



改善對策：降低負載電流或更換功率稍大的DC-DC，更改輸出電容等方法

負載電流或電壓過大導致





電感--由于電流變化產生的感應電壓引起傳輸線效應，突變，串擾，開關噪聲，軌道塌陷，地彈和大大多數電磁干擾源(EMI)



例如

數字電路具有噪聲，飽和邏輯(例如TTL和CMOS)在開關過程中會短暫地從電源吸入大電流，從而在數字地上引起的噪聲就會很大，但由于邏輯級的抗擾度可達數百毫伏以上(由于電感引起--電流變化產生的感應電壓)



電感加入磁芯，主要目的是為了提高電感線圈的電感(或互感)量。



反動電勢：

反電動勢是指有反抗電流發生改變的趨勢而產生電動勢，其本質上屬于感應電動勢。



反動電勢的由來：電流的變化引起磁場的變化。根據麥克斯韋的說法，變化磁場的周圍會產生電場，電場對其中的電荷會有電場力，電場力是非靜電力，產生電動勢



當電流是從小增加到大時，產生的反向電動勢的方向與原電壓方向相同。當電流從大到小時，產生的反向電動勢的方向與原電壓方向相反。







斷開電感電路，電感會產生一個高電壓，抵抗斷開的電壓。這在物理學中稱做感生電動勢，即反電動勢 。所以開關上會產生電弧。



當開關斷開后，沒有了電流的回路，那么電感中還有存儲的能量沒有?



---沒有吧?開關斷開瞬間，由于電感保持電流特性，會產生很大的反動電勢，開關處會產生瞬間高壓(電弧)。



從能量來說：斷開開關，磁場能消失，轉化為電場能 看起來就是電感中電流會變小 開關兩端電壓則會升高。
