    你的位置:首頁 > 電路保護 > 正文

    PCB設計需要注意的規范問題

    發布時間:2018-12-14 責任編輯:xueqi

    【導讀】PCB設計既要考慮各種信號的走向又要顧慮到能量的傳遞,干擾與發熱帶來的苦惱也時時如影隨形。看似復雜,但實際上總結歸納起來非常清晰,可以從這兩個方面去入手:布局和排線。

    說得直白一些就是:“怎么擺”和“怎么連”。

    聽起來是不是非常easy?讓我們先來梳理下“怎么擺”:

    1、遵照“先大后小,先難后易”的布置原則,即重要的單元電路、核心元器件應當優先布局。這個和吃自助餐的道理是一樣的:自助餐胃口有限先挑喜歡的吃,PCB空間有限先挑重要的擺。

    2、布局中應參考原理框圖,根據單板的主信號流向規律安排主要元器件。布局應盡量滿足以下要求:總的連線盡可能短,關鍵信號線最短;去耦電容的布局要盡量靠近IC的電源管腳,并使之與電源和地之間形成的回路最短 ;減少信號跑的冤枉路,防止在路上出意外。

    先大后小,先難后易

    3、元器件的排列要便于調試和維修,亦即小元件周圍不能放置大元件、需調試的元器件周圍要有足夠的空間,弄得太擠局面往往會變得很尷尬。

    4、 相同結構電路部分,盡可能采用“對稱式”標準布局;按照均勻分布、重心平衡、版面美觀的標準優化布局。

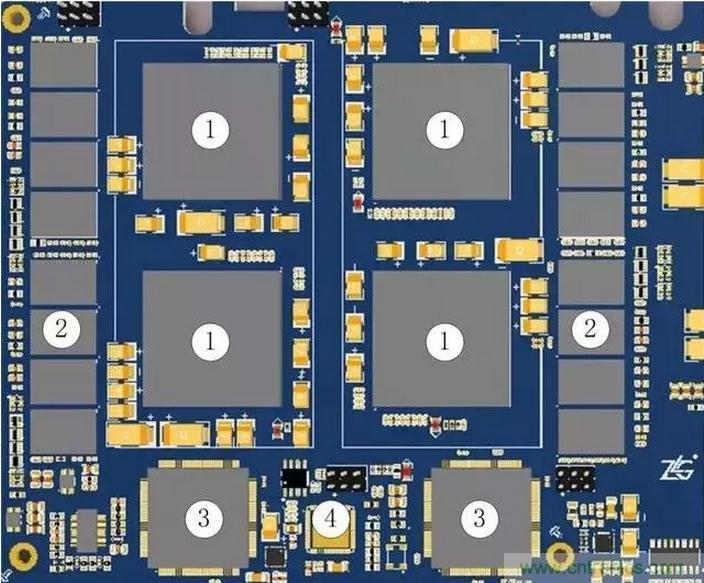

    均勻分布、重心平衡

    5、同類型插裝元器件在X或Y方向上應朝一個方向放置。同一種類型的有極性分立元件也要力爭在X或Y方向上保持一致,便于生產和檢驗。

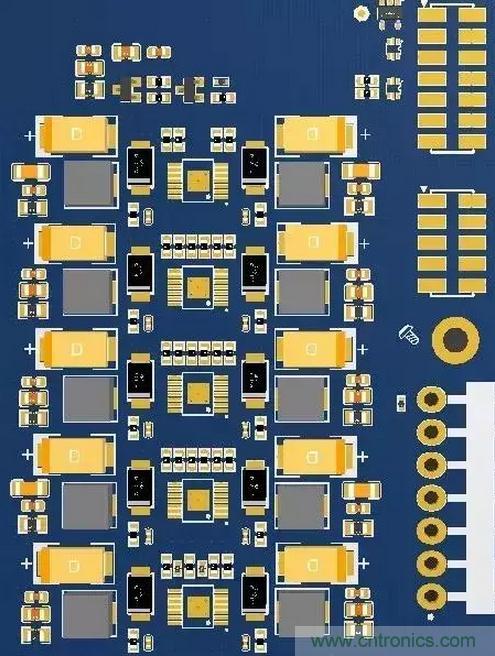

    統一極性布局

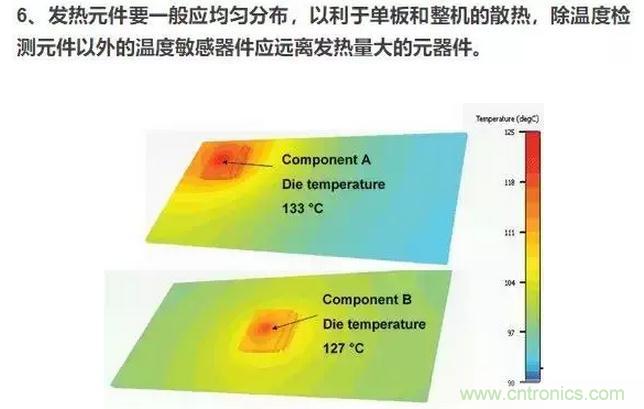

    發熱元器件均勻分布

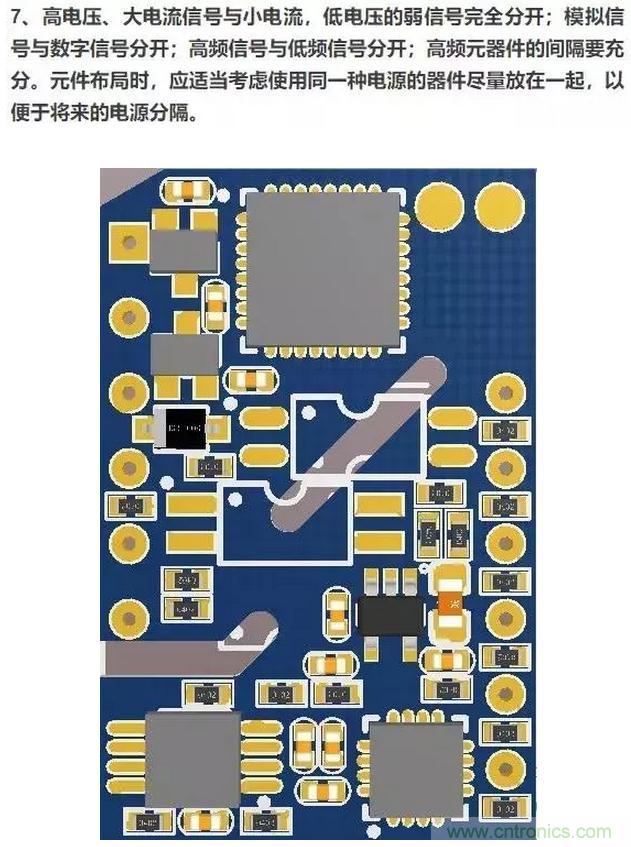

    電源分隔

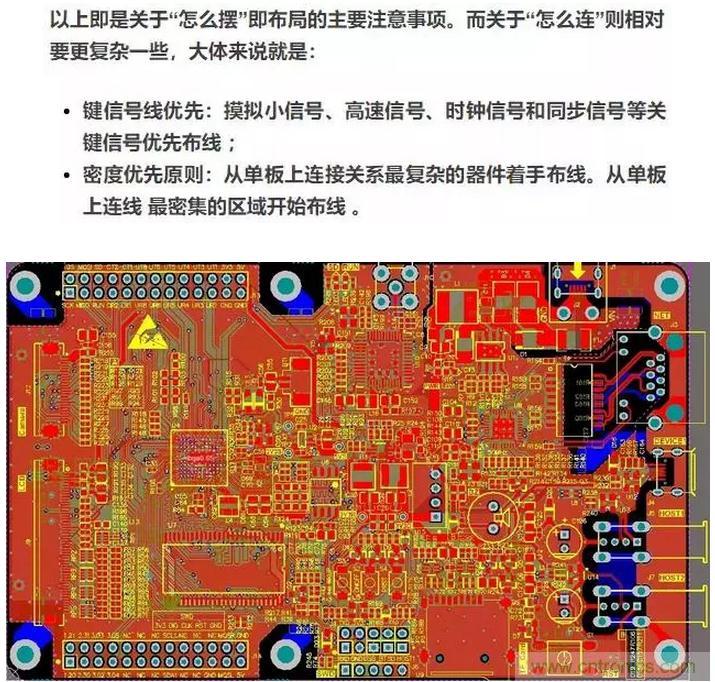

    PCB布局示例

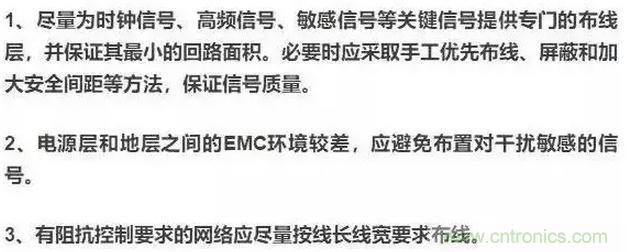

    而布線的自助指南可以簡單的總結為:
