電壓比較器是對輸入信號進行鑒別與比較的電路，是組成非正弦波發生電路的基本單元電路。常用的電壓比較器有單限比較器、遲滯比較器 、雙限比較器等。



電壓比較器它可用作模擬電路和數字電路的接口，還可以用作波形產生和變換電路等。利用簡單電壓比較器可將正弦波變?yōu)橥l率的方波或矩形波。

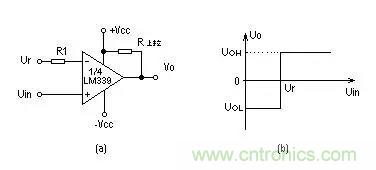

單限比較器電路



OH。圖1b為其傳輸特性。



圖2為某儀器中過熱檢測保護電路。它用單電源供電，1/4LM339的反相輸入端加一個固定的參考電壓，它的值取決于R1于R2。UR=R2/（R1+R2）*UCC。同相端的電壓就等于熱敏元件Rt的電壓降。當機內溫度為設定值以下時，“+”端電壓大于“-”端電壓，Uo為高電位。當溫度上升為設定值以上時，“-”端電壓大于“+”端，比較器反轉，Uo輸出為零電位，使保護電路動作，調節R1的值可以改變門限電壓，既設定溫度值的大小。


圖2

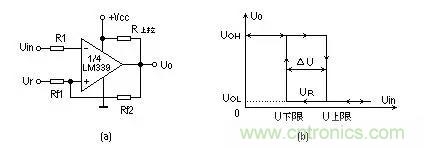

遲滯比較器



圖 3



不難看出，當輸出狀態一旦轉換后，只要在跳變電壓值附近的干擾不超過ΔU之值，輸出電壓的值就將是穩定的。但隨之而來的是分辨率降低。因?yàn)閷?duì)遲滯比較器來說，它不能分辨差別小于ΔU的兩個輸入電壓值。遲滯比較器加有正反饋可以加快比較器的響應速度，這是它的一個優點。除此之外，由于遲滯比較器加的正反饋很強，遠比電路中的寄生耦合強得多，故遲滯比較器還可免除由于電路寄生耦合而產生的自激振蕩。


圖 4



圖5為某電磁爐電路中電網過電壓檢測電路部分。電網電壓正常時，1/4LM339的U4<2.8V，U5=2.8V，輸出開路，過電壓保護電路不工作，作為正反饋的射極跟隨器BG1是導通的。當電網電壓大于242V時，U4>2.8V，比較器翻轉，輸出為0V，BG1截止，U5的電壓就完全決定于R1與R2的分壓值，為2.7V，促使U4更大于U5，這就使翻轉后的狀態極為穩定，避免了過壓點附近由于電網電壓很小的波動而引起的不穩定的現象。由于制造了一定的回差（遲滯），在過電壓保護后，電網電壓要降到242-5=237V時，U4<U3，電磁爐才又開始工作。這正是我們所期望的。



圖 5

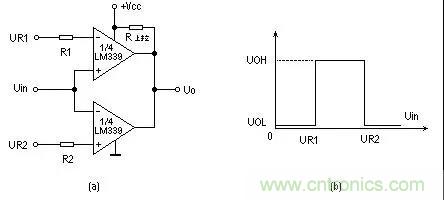

雙限比較器（窗口比較器）



R1<Uin<UR2），輸出為高電位（UO=UOH）。當Uin不在門限電位范圍之間時，（Uin>UR2或Uin<UR1）輸出為低電位（UO=UOL），窗口電壓ΔU=UR2-UR1。它可用來判斷輸入信號電位是否位于指定門限電位之間。





用LM339組成振蕩器
