【導讀】電路圖一大張，看似復雜，但也都是由一小塊一小塊的功能模塊組成的。因此要根據大的功能先劃分成塊，再在塊里面看是通過什么電路形式實現的，有些起輔助作用，有些起主要作用。下面小編給大家整理了16種常用的模塊電路分析，希望對大家有幫助。
電路圖一大張，看似復雜，但也都是由一小塊一小塊的功能模塊組成的。因此要根據大的功能先劃分成塊，再在塊里面看是通過什么電路形式實現的，有些起輔助作用，有些起主要作用。下面小編給大家整理了16種常用的模塊電路分析，希望對大家有幫助。
1. RS232通訊電路

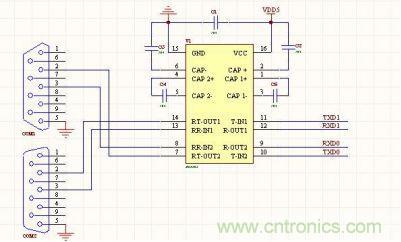

雙路232通信電路：3線連接方式，對應的是母頭，工作電壓5V，可以使用MAX202或MAX232。
2. 三極管串口通訊

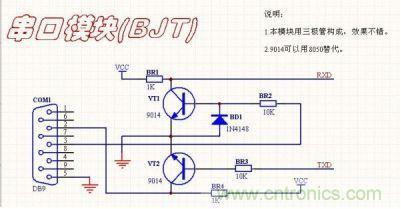

三極管串口通信：本電路是用三極管搭的，電路簡單，成本低，但是問題，一般在低波特率下是非常好的。
3. 單路RS232通訊

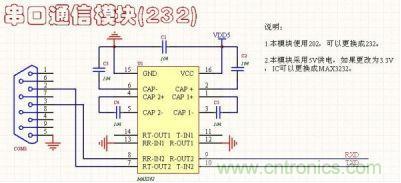

單路232通信電路：三線方式，與上面的三級管搭的完全等效。
4. USB轉RS232

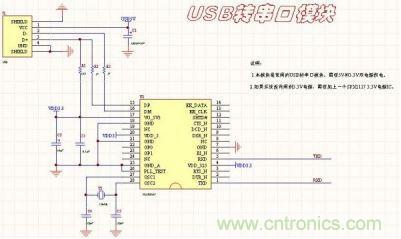

USB轉232電路：采用的是PL2303HX,價格便宜，穩定性還不錯。
5. 復位電路

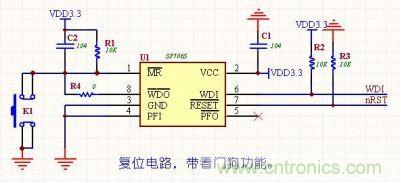

SP706S復位電路：帶看門狗和手動復位，價格便宜（美信的貴很多），R4為調試用，調試完后焊接好R4。

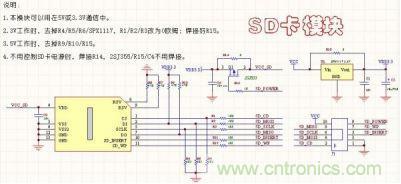

6. SD卡模塊電路
SD卡模塊電路（帶鎖）：本電路與SD卡的封裝有關，注意與封裝對應。此電路可以通過端口控制SD卡的電源，比較完善，可以用于5V和3.3V。但是要注意，有些器件的使用，5V和3.3是不一樣的。
7. LCM12864液晶顯示電路

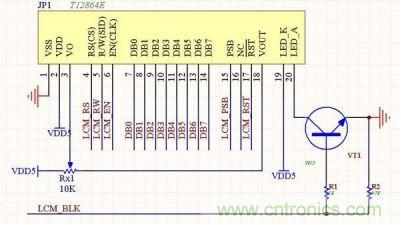

LCM12864液晶模塊（ST7920）：本電路是常見的12864電路，價格便宜，帶中文字庫。可以通過PSB端口的電平來設置其工作在串口模式還是并行模式，帶背光控制功能。

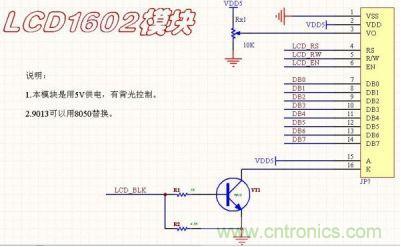

8. LCD1602液晶顯示電路
LCD1602字符液晶模塊(KS0066)：最常用的字符液晶模塊，只能顯示數字和字符，可4位或8位控制，帶背光功能。
9. 全雙工RS485電路

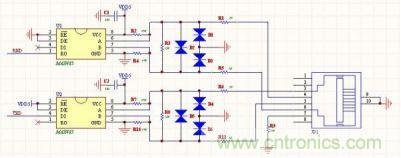

全雙工RS485電路（帶保護功能）：帶有保護功能，全雙工4線通信模式，適合遠距離通信用。

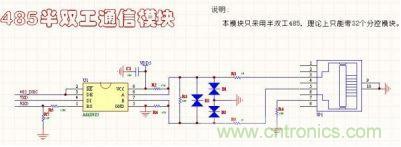

10. 半雙工RS485電路
RS485半雙工通信模塊：可以通過選擇端口選擇數據的傳輸方向，帶保護功率。此模塊只能工作在5V.

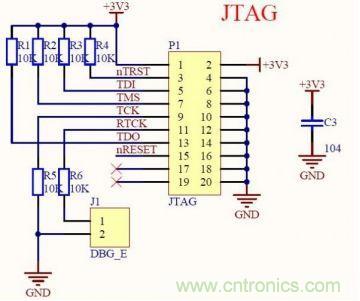

11. JTAG仿真接口
ARM JTAG仿真接口電路：比較完善，可以應用在常規的ARM芯片下，具有有自動下載功能，可以用JLINK或ULINK.

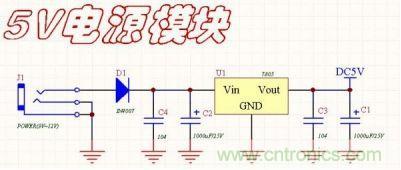

12. DC5V輸出電路
5V電源模塊：這個電路比較簡單，如果用直插可以達到1.5A，如果用貼片的可以到達1A。
13. DC3.3V電源輸出電路

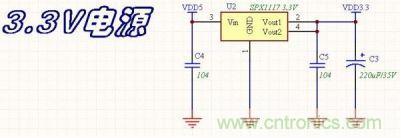

3.3電源模塊：可以到達800mA，價格非常便宜，也有相應的1.8/1.2的芯片，可以直接替換。
14. 常用開關電源電路
15. DS1302時鐘電路
DS1302數字時鐘：一款非常普及的時鐘電路，好用，成本低。

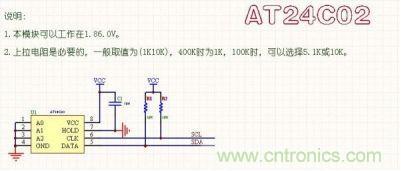

16. AT24C02通訊電路
AT24C02（EEPROM）：最常用的EEPROM電路。
