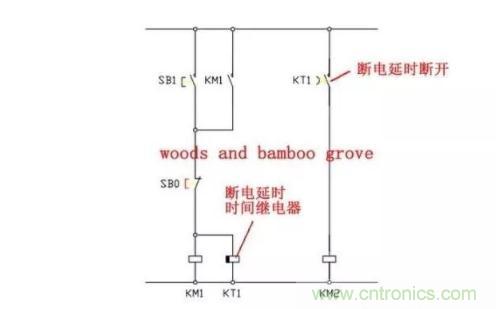

【導讀】三菱PLC沒有提供專門的斷電延時斷開指令，則是編程資料上提供了通電延時斷開（輸出關斷定時器）范例，采用的是一個定時器與其他中間變量組合。在沒有專門的斷電延時斷開指令情況下，怎樣用PLC梯形圖編制下圖的控制功能呢。
上圖控制原理為：
1，啟動時，按下啟動按鈕SB1，交流接觸器KM1和斷電延時時間繼電器KT1得電吸合，KM1常開觸點閉合，在KM1自鎖保持；KT1的斷電延時斷開觸點閉合，交流接觸器KM2得電吸合。實現了通電時KM1、KT1、KM2幾乎同步動作的控制要求。
2 ，停止時，按下停止按鈕SB0，交流接觸器KM1和斷電延時時間繼電器KT1斷電釋放，KT1的斷電延時斷開觸點經過設定的時間后復位斷開。交流接觸器KM2斷電釋放。實現了交流接觸器KM1斷電釋放一段時間后，交流接觸器KM2才斷電釋放的控制要求。

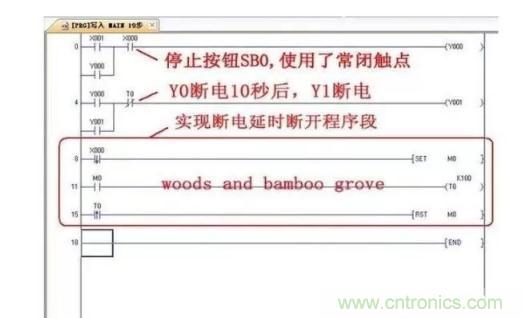

根據上述控制原理，PLC編制的梯形圖如下：
使用PLC控制省去了KT1，使用PLC的定時器T0。
實現斷電延時斷開程序段解釋：在程序段使用了上下沿；置、復位指令和定時器組合。其實現過程為，在停止按鈕按下后，其下降沿使繼電器M0置位，M0常開接通，定時器T0開始計時至10秒后，Y1程序段上T0常閉點斷開，使Y1斷電釋放。同時T0上升沿使繼電器M0復位。
當然實現斷電延時斷開的編制方法很多，這里不再一一例舉。
在現今三菱PLC系列（之前的如FX3U系列）實現了多樣化編程，如ST語言中有類似斷電延時斷開函數，結構化梯形圖FBD中有類似斷電延時斷開功能塊，都可以調用。可以節省大量編制時間，也不易出錯。
