【導讀】在此以輸入電壓100VAC為例。通過變壓器，將100VAC降壓（變壓）至可獲得所需DC電壓的AC電壓值。這一部分稱為AC/AC轉換。利用調整變壓器一次側和二次側的線圈，來設定變壓值（發生在變壓器二次側的降壓值）。
作為AC/DC轉換的方法之一，也就是安裝變壓器，以變壓器為主的方法。圖3是采用變壓器方式的一般構造。
在此以輸入電壓100VAC為例。通過變壓器，將100VAC降壓（變壓）至可獲得所需DC電壓的AC電壓值。這一部分稱為AC/AC轉換。利用調整變壓器一次側和二次側的線圈，來設定變壓值（發生在變壓器二次側的降壓值）。

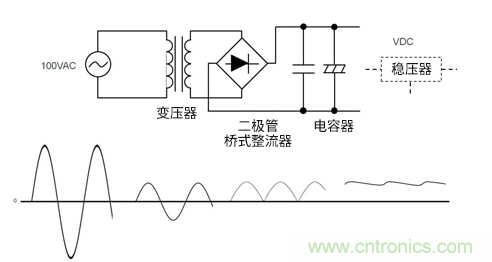

圖3 變壓器方式的 AC/DC 轉換
如果，輸入輸出間必需絕緣時，可利用變壓器絕緣。
而且，利用二極管橋式整流器將已經降壓的AC電壓轉換成DC，接著用電容器加以平滑，最終轉換成紋波較小的DC電壓。整流后的DC電壓是指AC的峰值電壓(AC×√2)減去二極管的正向電壓后的數值。
當不必確保輸出穩定時，就可以將DC電壓作為輸出電壓。電壓的初期值取決于變壓器的匝數比，負載電流越增加，電壓越降低。必須確保輸出穩定時，使用穩壓器穩定電壓。此時，將變壓器二次側的電壓，設定成適合利用穩壓器轉換的電壓。例如最后設定
12VDC，整流后的電壓為18VDC，就能抑制電壓損耗，不會因?yàn)楣ぷ鞫兊停膊粫虼俗兏摺?/div>
變壓器方式使用部件
使用變壓器方式的AC/DC轉換實際的部件示例。

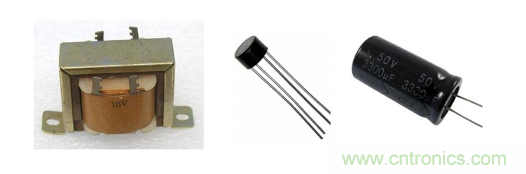

圖4 變壓器方式的AC/DC轉換使用部件例：由左至右分別是變壓器、二極管橋式整流器、電解電容器
雖然是轉換AC/AC的變壓器，但AC的頻率為50/60Hz，因此必須使用低頻變壓器。設計電源用變壓器，稱為電源變壓器或商用頻率用變壓器(商用變壓器)等。請將變壓器的大小（體積）考慮成和電源輸出功率量成正比。我們身邊最常見到的例子就是AC適配器，電流容量的越大，也越大越重。變壓器的基本構造是指被稱為Core的鐵芯和一次及二次的線圈所組成。鐵芯一般以硅鋼片制造而成。
二極管橋式整流器是連接4個整流用二極管，并一體化封裝。形狀除了照片所示范例外，還有SIP和DIP的方形封裝。此外，也可以使用4個整流二極管組裝成橋式二極管。二極管也有隨容許電流增大尺寸增大的傾向。
至于電容器，基本上使用電解電容器。所需電容值會因負載或可容許紋波而變化，但大致上約數百~數千μF。電源輸出功率愈大，電容器的體積就會愈大。
在產生一般電子電路電源電壓的電路中，只有變壓器能處理高電壓。其他部件選擇符合所制作dDC電壓的額定值產品。
此變壓器方式是指以往最常使用的方式。
（來源：ROHM，作者：ROHM）
