【導讀】LTC?3622 雙通道 1A 同步單片式降壓型穩壓器可為電池供電型系統和便攜式設備以及通用負載點調節提供緊湊、高效率的電源。纖巧型 14 引腳、3mm × 4mm DFN 封裝可承受 2.7V 至 17V 的輸入電壓，從而產生兩個精度為 0.6V 至 V 的可調 ±1% 輸出在同時在兩個通道上提供高達 1A 的輸出電流。
LTC?3622 雙通道 1A 同步單片式降壓型穩壓器可為電池供電型系統和便攜式設備以及通用負載點調節提供緊湊、高效率的電源。纖巧型 14 引腳、3mm × 4mm DFN 封裝可承受 2.7V 至 17V 的輸入電壓，從而產生兩個精度為 0.6V 至 V 的可調 ±1% 輸出在同時在兩個通道上提供高達 1A 的輸出電流。
LTC3622 在兩個通道均使能的情況下的靜態電流在突發模式操作中低至 5μA，而在停機模式操作中則小于 0.1μA。開關頻率固定在 1MHz 或 2.25MHz，與外部時鐘的同步范圍為 ±50%。可選的突發模式操作可實現最高效率，而脈沖跳躍模式可將紋波降至最低，適用于噪聲敏感型應用。
雙路 1A 輸出，3.3V 和 5V，頻率為 1MHz
圖1所示為雙輸出轉換器，其輸入電壓范圍為5V至17V，在3.3V和5V時產生1A輸出。

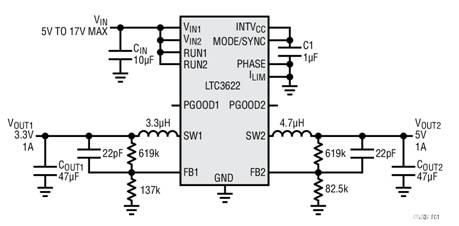

具有 3.3V 和 5V 輸出的雙通道 1A 轉換器，f西 南部= 1 兆赫
兩個通道可以同相工作或 180° 相移，通過將 PHASE 引腳連接到 GND 或 INTV 來選擇。抄送.這為用戶提供了分離通道開關邊沿的靈活性，以最大限度地減少任何噪聲耦合。LTC3622 有兩個峰值電流限值電平 – 1.8A 或 1A，可通過 I林針。這種可選的電流限制允許在低電流設計中使用較小尺寸的電感器，從而最大限度地減小解決方案尺寸和成本。
在重負載條件下，穩壓器以連續電感電流模式工作，輸出紋波小，效率高。輕負載時提供兩種不連續導通模式 （DCM），以實現高效率并最大限度地降低能耗。為了進一步降低功率損耗并延長在極輕負載或無負載待機條件下的電池壽命，可以通過將 MODE/SYNC 引腳連接到 INTV 來選擇突發模式操作抄送.在這種情況下，LTC3622 IC 在無負載時僅消耗 5μA 電流。突發模式操作可能會增加輸出電壓紋波。另一方面，如果最小化 V外紋波至關重要，可以通過將 MODE/SYNC 引腳接地來選擇脈沖跳躍模式。這導致紋波低于突發模式操作，但代價是效率略低。此外，將MODE/SYNC引腳連接至外部時鐘可將開關時鐘與外部時鐘同步，并使器件處于脈沖跳躍模式。圖2顯示了12V電壓下的效率在至 5V外在突發和脈沖跳躍模式下。
雙電源的5V輸出效率如圖1所示，V在= 12V， V輸出2= 5V， f西 南部= 1兆赫
LTC?3622 是一款可靠的電流模式穩壓器，具有快速的逐周期過流保護和卓越的線路和負載瞬態響應。當輸入電壓降低時，占空比增加，需要斜率補償以保持穩定的電流反饋環路。LTC3622 具有內部電路，即使在高占空比條件下也能準確地維持一個恒定的峰值電流限值和穩定的環路。
在電池供電系統等應用中，輸入電壓的范圍非常寬。作為 V在下降接近 V外轉換器占空比接近 100%，LTC3622 進入壓差操作以維持 V外調節。在壓差期間，器件根據輸出負載電流轉換進入和退出睡眠模式。這顯著降低了靜態電流，同時保持V。外調節，從而延長輸入電池電源的運行時間。圖 3 示出了 LTC3622 能夠在壓差條件下實現從微安到滿負載的高效率。
效率與壓差中的負載電流的關系，V在= 5V， V輸出2= 5V， f西 南部= 1兆赫
為了簡化設計并最大限度地減少組件數量，LTC3622 具有內部環路補償功能。如果需要，可以增加一個與上側反饋電阻并聯的前饋電容，以進一步增加相位裕量。由于其電流模式控制，LTC3622 電源可在寬輸出電容范圍內保持穩定。在圖1所示的雙電源中，每個通道輸出只需要一個1206尺寸、47μF小陶瓷電容。圖4顯示了5V輸出的瞬態響應。在10%至100%負載階躍下，峰峰值電壓偏移約為±330mV。可以添加更多電容器以進一步降低V外短暫的。在這種情況下，LTpowerCAD?設計工具和LTspice仿真工具可用于利用內置LTC3622模型優化設計。這兩種工具都可以在 www.linear.com 免費下載。?

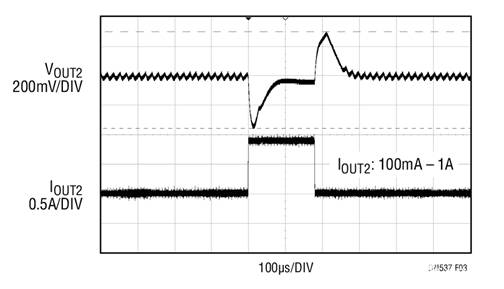

圖1所示的5V電源的瞬態響應，V在= 12V， V輸出2= 5V， I輸出2= 100mA-1A，突發模式操作
結論
LTC?3622 是一款具有超低靜態電流的雙通道 1A、高效率同步單片式降壓型穩壓器。它解決了電池供電系統、負載點電源和便攜式設備帶來的轉換器效率和空間限制問題。
