前言
功率半導體熱設計是實現IGBT、碳化硅SiC高功率密度的基礎，只有掌握功率半導體的熱設計基礎知識，才能完成精確熱設計，提高功率器件的利用率，降低系統成本，并保證系統的可靠性。
功率器件熱設計基礎系列文章會比較系統地講解熱設計基礎知識，相關標準和工程測量方法。
驅動IC電流越來越大，如采用DSO-8 300mil寬體封裝的EiceDRIVER? 1ED3241MC12H和1ED3251MC12H 2L-SRC緊湊型單通道隔離式柵極驅動器，驅動電流高達+/-18A，且具有兩級電壓變化率控制和有源米勒鉗位，獲得UL 1577和VDE 0884-11認證，而1ED3125MU12F采用DSO-8 150mil窄體封裝，驅動電流也高達+/-10A，這對于器件的散熱是個挑戰。
更多大電流驅動器產品參考文末圖表。
面對驅動電路散熱設計的挑戰，關鍵一步是精確的熱設計，保證工作結溫不要超過器件允許的最高工作結溫。這就需要一種簡單的結溫估算方法，通過測量器件表面溫度來推算結溫，這是工程師的夢想。為此英飛凌在數據手冊上給出了熱系數Ψth(j-top)，通過測溫和計算獲取結溫信息。
EiceDRIVER? IC散熱基礎知識
計算電子元器件的結溫TJ通常以物理測量值為基礎，需要知道環境溫度TA或其它需要且可以測量的元器件散熱通路上的溫度和熱阻，此外，還必須知道元器件功耗。有了這三類數據，我們就能使用眾所周知的公式計算結溫：
其中，Rth(j-a),tot是從結點到環境的總熱阻，Pd是EiceDRIVER? IC的功耗，TA的是環境溫度?？偀嶙鑂th(j-a),tot只能通過測量方式獲得，因為系統的布局、PCB在系統中的安裝方式以及系統內部的氣流對該值的影響很大。
根據圖1a驅動IC的橫截面圖，可以知道有兩個熱流路徑。主要路徑通常在引線框架和管腳上。芯片上的焊盤，通常連接到一個甚至多個管腳，這些管腳幫助熱量傳導到PCB，進而也改善了結到環境的散熱。其次，還有少量的熱流通過IC表面（例如上表面）直接傳到環境大氣中，此路徑散熱效率主要取決于芯片表面的對流條件，但它也會影響到結點到環境的總熱阻。熱流的第三個路徑是熱輻射，但這一路徑的影響很小，可以忽略。

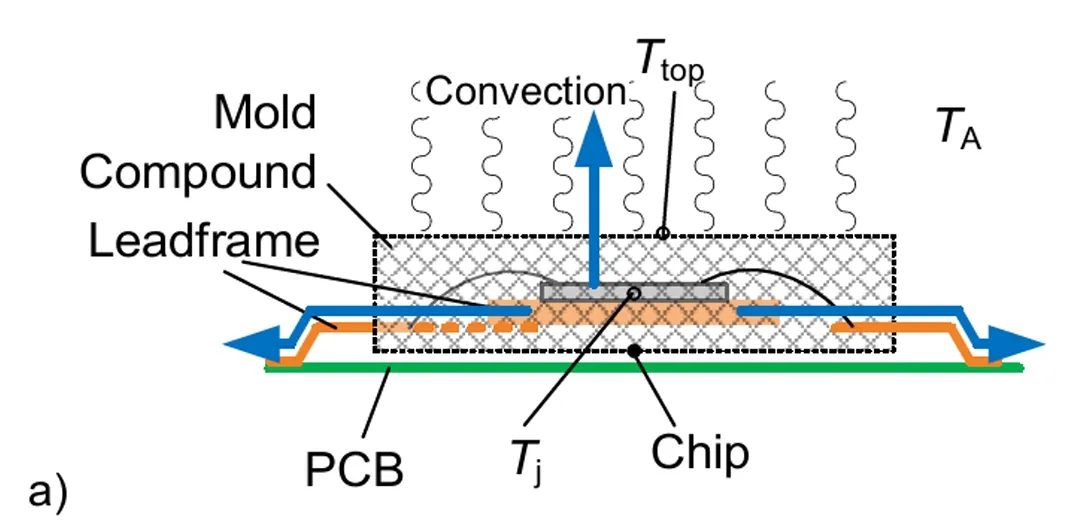

圖1a. 驅動IC的橫截面
相關的熱等效電路一般是根據這種散熱模型推導出來的，如圖1b所示。請注意，我們可以通過在集成電路表面安裝散熱器來改變結至環境總熱阻Rth(j-a),tot，并迫使主要熱量流經此路徑。然而，這一方案與大多數設計無緣，主要受限于爬電距離，而且PCB組裝工藝也會變得更加復雜，增加成本。

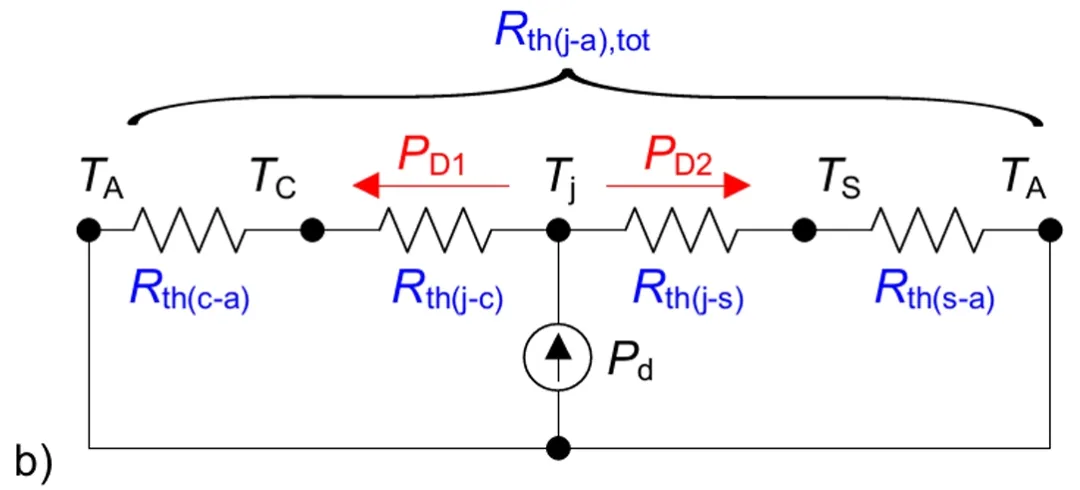

圖1b. 熱等效電路
圖中PD1部分遠小于PD2，因為結到IC表面的熱阻以及IC表面到環境的熱阻遠遠大于結到引線框架（即“管殼”），再到PCB環境的熱阻。這完全合情合理，因為塑封材料的導熱能力很差，而引線框架通常由銅制成，熱導率遠遠高于前者。
簡化的熱模型
將EiceDRIVER? IC或功率晶體管的表面溫度作為結溫參考，這是一種理想的方法。根據圖2不難發現，芯片表面到封裝表面的距離d會對熱流產生影響。該距離越大，必然導致芯片表面溫度與器件表面的溫差越大。設計時也必須考慮到，即使兩個不同功率的集成電路具有相同的表面溫度，其功率耗散也可能完全不同。因此，在比較兩個功率集成電路時，如果不知道功率耗散和集成電路的封裝參數，表面溫度本身就沒有意義了。

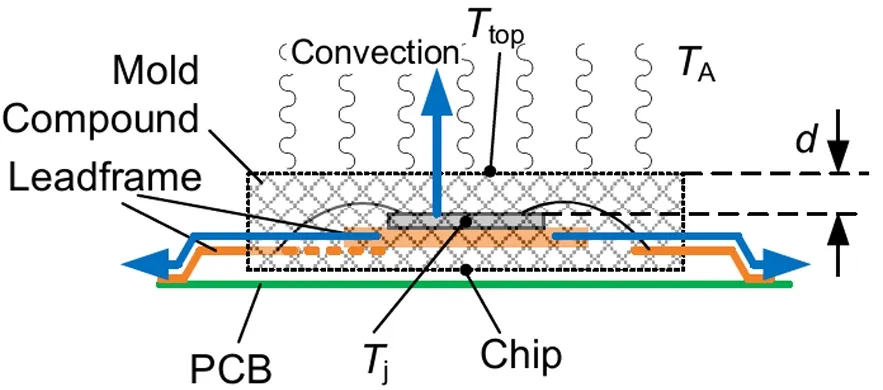

圖2a. 簡化熱流路徑后的IC和封裝橫截面
現在，對前面的熱模型經過修改，滿足工程方法的要求。我們現在可以合理地假定，PD1部分近似為零，并假定所有熱量都流經管腳。于是等效電路可簡化為圖2b所示的電路。這樣就能直接在IC表面測量的結溫。但是，通過上面完整熱路我們可以得知，由于對流的存在，該表面溫度將會稍低于實際結溫。
圖2b. 簡化后的熱等效電路
圖2b中有一個用虛線表示的元器件，它代表結點到上表面的熱系數psi(Ψ-)，結到器件表面Ψth(j-top)的熱系數并非物理意義上的熱阻，因為根據圖2b中的熱等效電路，理論上我們已經假設此方向沒有熱流。此路徑的末端為開路的熱絕緣狀態。但即便如此，封裝上表面特定點的溫度與結點溫度之間仍存在某種關系。這種關系類似于熱阻：
現在，在計算出功耗后，只需通過測量IC表面的溫度，就能確定EiceDRIVER?柵極驅動IC的平均結溫。
熱系數Ψth(j-top)包含在EiceDRIVER?數據表中，并且已考慮空氣引起的自然對流。它是通過仿真方法獲取的，并未經過測量驗證。我們可以通過優化系統中PCB位置，使用機柜內自然氣流或強制冷卻的方法來改善EiceDRIVER? IC的散熱。
簡化模型的局限性
該簡化模型當然存在一些局限性，其中最重要的局限性包括以下幾點：
1. 通過管腳到PCB的熱傳導和器件表面自然對流所占的熱流比率，或者說與應用安裝條件的相關性：
用戶可以通過在IC表面粘貼或固定小型散熱器來改善IC表面散熱，這肯定會對Ψ值的結果產生影響，使該值變得更大。
2. 當紅外測溫儀夠不到芯片表面時，就需要在測量點安裝溫度傳感器：
溫度傳感器必須與IC表面進行充分的熱接觸。通?？紤]使用導熱膠，但IC表面與傳感器之間的任何膠層都會對結果產生影響。如果溫度傳感器較大，其熱容也大，就會起到散熱器的效果。
3. PCB設計對仿真結果的影響：

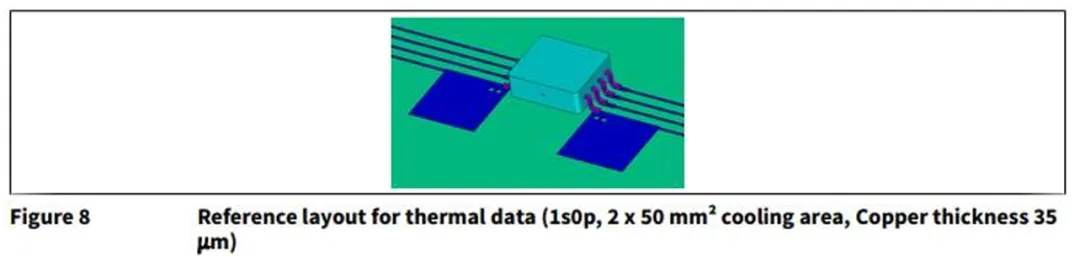

PCB走線設計，特別是直接連接層的銅層厚度對整個散熱效果有很大的影響。引腳處的較大銅面積或較厚的銅層可改善EiceDRIVER? IC的散熱。在帶Ψ-值的數據手冊中可以找到用于仿真Ψ-值的PCB設計作為條件。
摘自EiceDRIVER? 1ED32xxMC12H數據手冊
