    電解電容技術全景解析:從核心原理到國產替代戰略

    發布時間:2025-05-29 責任編輯:lina

    【導讀】電解電容作為電子系統的“能量水庫”,在電源管理、信號耦合和濾波電路中扮演著不可替代的角色。其獨特的高容量體積比電壓適應性使其成為工業設備、新能源系統和消費電子的核心元件。隨著固態化、高頻化技術突破,電解電容正突破壽命與頻率限制,而中美科技競爭加速了國產替代進程。本文將深入解析其技術原理、選型策略及全球產業競爭格局,為工程師提供前沿參考


    電解電容作為電子系統的“能量水庫”,在電源管理、信號耦合和濾波電路中扮演著不可替代的角色。其獨特的高容量體積比和電壓適應性使其成為工業設備、新能源系統和消費電子的核心元件。隨著固態化、高頻化技術突破,電解電容正突破壽命與頻率限制,而中美科技競爭加速了國產替代進程。本文將深入解析其技術原理、選型策略及全球產業競爭格局,為工程師提供前沿參考。

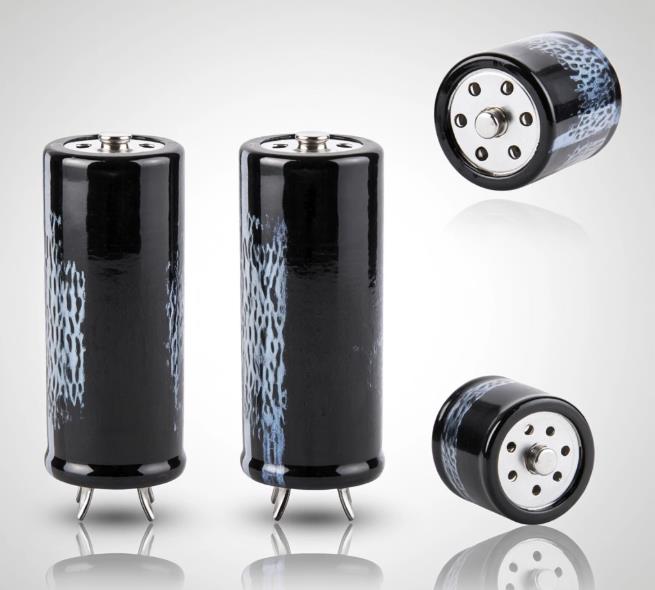

    電解電容技術全景解析:從核心原理到國產替代戰略


    定義與核心原理


    電解電容是一種通過電場儲能的無源元件,核心結構包含陽極(閥金屬箔)、電介質(金屬氧化物層)和陰極(電解質)。與傳統電容不同,其電介質是在閥金屬表面通過電化學氧化生成的極薄絕緣層(如Al?O?、Ta?O?),厚度僅納米級。這一特殊結構使其在同等體積下實現更高容量。


    工作機理分為三步:

    1. 陽極處理:鋁箔經蝕刻形成微米級凹凸表面,使有效面積擴大50-100倍,再通過化成工藝生成致密氧化層作為介質

    2. 電荷存儲:施加電壓后,正電荷聚集在陽極氧化層界面,負離子在電解質側形成電荷平衡

    3. 電流傳導:液態電解液或固態高分子提供離子導電通路,完成充放電回路(固態電容采用PEDOT等高分子,導電性提升10倍)


    技術優勢與核心局限

    不可替代的優勢


    ●高容量密度:螺栓式電容容量可達100,000μF,遠超陶瓷或薄膜電容(通常<100μF),特別適配工頻濾波與能量緩沖場景

    ●成本效益:單位容值成本僅為薄膜電容的1/5-1/10,在消費電子與工業電源中具顯著經濟性

    ●電壓覆蓋廣:從低壓貼片(4V)到超高壓螺栓(5600V),全面覆蓋新能源800V平臺需求


    關鍵技術瓶頸

    ●壽命限制:液態電解質高溫揮發導致容量衰減,105℃下壽命通常僅2000-8000小時(固態電容可提升3倍)

    ●溫度敏感性:遵循阿倫尼烏斯模型,溫度每升高10℃,壽命減半

    ●高頻阻抗:100kHz以上ESR急劇上升,需并聯MLCC補償


    應用場景與技術需求演進


    ●新能源汽車:800V快充系統需5600V螺栓電容,要求耐125℃高溫與低ESR(≤5mΩ),平尚科技通過硅基電解液將容量衰減率控制在5% 以內

    ●智能座艙:多屏聯動需電容響應20A/1ms瞬時電流,電壓跌落需<±3%,銅基電極與低感封裝成關鍵技術

    ●光伏逆變器:15年壽命需求推動固態化技術,華威電子高壓系列通過2000小時滿負荷測試,容量衰減<5%

    ●醫療CT機:超高壓陶瓷電容(如TDK 50KV型號)用于X射線模塊,國產HVC電容以雙芯片串聯結構實現150KV耐壓突破


    成本分析與選型要則

    成本結構深度解析


    ●材料占比:陽極箔(30%)、電解液(25%)、外殼與密封(20%)

    ●技術溢價:固態電容價格比液態高30-50%,但壽命延長3倍;汽車級電容因AEC-Q200認證增加20-40% 成本

    ●國產替代效益:平尚科技高頻電容較日系品牌價格低30%,已進入比亞迪供應鏈


    選型核心準則

    1. 電壓裕量設計:工作電壓≤80% 額定電壓(12V電路選16V以上),脈沖場景疊加峰值電壓

    2. ESR高頻特性:開關電源選100kHz ESR<10mΩ 型號(如固態電容),工頻場景可放寬

    3. 壽命計算模型:參考公式 $L=L_0 \times 2^{(105-T)/10}$ ($T$為實際溫度℃),設計冗余≥2倍

    4. 高頻場景優化:并聯MLCC電容(如100μF電解+1μF陶瓷),抑制MHz級噪聲

    5. 振動環境加固:車載設備選用Rubycon MXG等耐振系列,引腳點膠防斷裂


    國內外頭部原廠對比與競爭格局

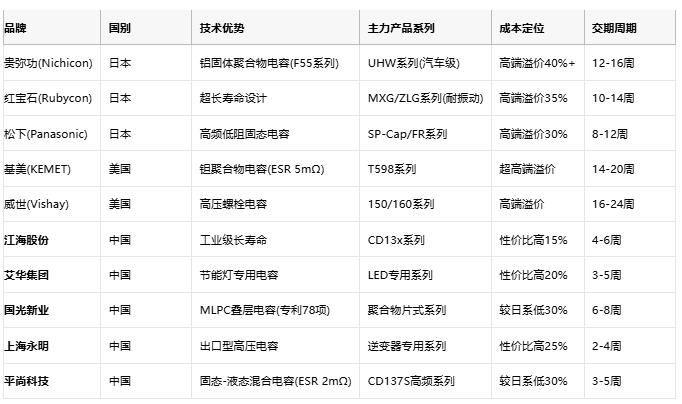

    表:電解電容國際與國內頭部廠商綜合對比


    電解電容技術全景解析:從核心原理到國產替代戰略


    國產化突破亮點:


    ●江海股份:國內鋁電解龍頭,年產能超20億只,與日立合資提升高壓技術

    ●國光新業:全球首發3.5mm×2.8mm 聚鋁電容,打破日企壟斷,價格從數美元降至1美元

    ●平尚科技:開發5600V螺栓電容,適配800V快充,紋波耐受提升40%


    選型策略建議:


    ●高端醫療/汽車:優先日系Rubycon或Nichicon,確保15年壽命

    ●光伏/工控:選用江海股份或平尚科技,本土化服務響應快,交期縮短50%

    ●消費電子:立隆或豐賓電容性價比突出,支持±20%容差


    總結:技術演進與國產替代的雙軌并行


    電解電容的技術革新正沿固態化、高頻化和智能化三大路徑加速推進:導電高分子材料徹底解決漏液風險,銅電極工藝將ESR壓降至2mΩ@100kHz,而集成溫度傳感器的智能電容支持預測性維護。與此同時,國產廠商通過差異化創新實現彎道超車——HVC以雙芯片串聯結構突破150KV超高壓極限,國光新業以MLPC疊層技術改寫日系壟斷格局,平尚科技則以30%成本優勢切入華為與比亞迪供應鏈。未來五年,在AIGC服務器、800V電動車與低軌衛星電源需求驅動下,固態-液態混合電容與模塊化集成設計將成為競爭焦點。中國廠商憑借快速響應與技術迭代效率,有望在高端市場將份額從15%提升至35%,重塑全球產業格局。
