【導讀】在現代電子系統的復雜電磁環境中，磁珠電感、磁環電感和色環電感如同三位各司其職的“噪聲治理專家”，共同守護著電子設備的穩定運行。它們雖然同屬電感家族，卻在結構形式、工作原理和應用場景上展現出鮮明的技術分野。隨著5G通信、新能源汽車和可再生能源的迅猛發展，這三種電感器件的重要性愈發凸顯——磁珠電感憑借其獨特的高頻噪聲吞噬能力在GHz級電路中無可替代；磁環電感以其大電流承載和高效儲能特性在電源系統中擔當重任；色環電感則依靠精確的感值控制和微型化優勢在射頻和照明領域大放異彩。
一、電磁元件的三重變奏：功能分野與技術演進
在現代電子系統的復雜電磁環境中，磁珠電感、磁環電感和色環電感如同三位各司其職的“噪聲治理專家”，共同守護著電子設備的穩定運行。它們雖然同屬電感家族，卻在結構形式、工作原理和應用場景上展現出鮮明的技術分野。隨著5G通信、新能源汽車和可再生能源的迅猛發展，這三種電感器件的重要性愈發凸顯——磁珠電感憑借其獨特的高頻噪聲吞噬能力在GHz級電路中無可替代；磁環電感以其大電流承載和高效儲能特性在電源系統中擔當重任；色環電感則依靠精確的感值控制和微型化優勢在射頻和照明領域大放異彩。
全球電磁元件市場正經歷深刻變革，國際巨頭TDK、Murata與國內領先企業順絡電子、麥捷科技在技術布局上展開激烈角逐。本文將深入解析這三類電感的技術本質，揭秘其選型要?jiǎng)t，并通過真實數據對比展現國際與國內原廠在性能、成本及供應鏈上的戰略差異，為工程師提供兼具專業深度和商業智慧的選型指南。
二、技術深潛：結構、原理與性能邊界
2.1 磁珠電感：高頻噪聲的“能量轉換師”
●定義與結構：磁珠電感本質上是一種具有高電阻特性的特殊電感，由鐵氧體磁性材料與單層或多層線圈構成。與傳統電感不同，它利用磁芯損耗而非純電感特性工作，其設計目標是將高頻噪聲轉化為熱能消耗。
●核心原理：當高頻電流通過磁珠時，磁滯損耗和渦流損耗機制同時啟動：變化的磁場在磁芯中感應出渦流，磁疇的剛性轉動克服摩擦產生熱量。這兩種損耗機制使磁珠能夠?qū)⒏哳l噪聲能量轉化為熱能消散，而非反射回電路。
●頻率特性：磁珠的阻抗-頻率曲線(Z-R-X曲線)揭示了其工作本質——低頻段(通常<10MHz)呈感性特征，高頻段(>100MHz)則轉化為阻性主導。在自諧振頻率點，電抗分量X為零，此時阻抗完全由電阻分量決定。
2.2 磁環電感：大電流場景的“能量守門員”

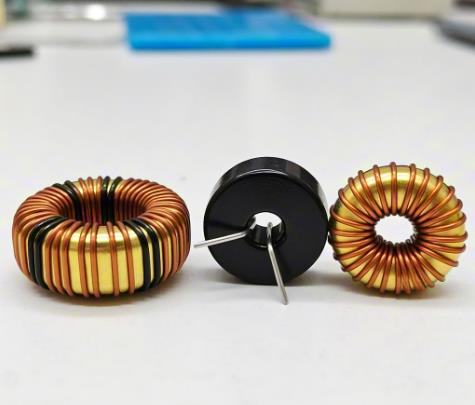

●環形磁芯的革命：磁環電感采用閉合環形磁芯結構，線圈均勻纏繞在環形磁芯上。這種設計實現了磁力線的閉合回路，大幅減少漏磁和電磁輻射，功率密度較傳統電感提升40%以上。
●雙工作機制：在電源電路中，磁環電感同時發揮儲能與濾波雙重功能：開關管導通時儲存磁能，關斷時釋放能量維持電流連續；同時抑制開關噪聲傳導。
●性能極限突破：采用納米晶合金磁芯的新型磁環電感，飽和磁密高達1.2T，使同體積電感量提升50%，在太陽能逆變器和車載充電器中實現98%以上的能效轉換。
2.3 色環電感：精密電路的“微型調諧器”
●色碼識別系統：色環電感通過彩色環帶編碼系統標識電感值和公差，這種直觀的標識方式極大簡化了生產線識別和人工檢測過程。其結構采用精細漆包線繞制于鐵氧體磁芯，外層以環氧樹脂封裝。
●精準感值控制：在射頻調諧電路中，色環電感憑借±2%的高精度電感值，與變?nèi)荻O管協同實現LC諧振頻率的精準控制。在藍牙天線匹配網絡中，感值偏差直接影響天線效率。
●熱穩定性突破：高端色環電感工作溫度范圍達-40℃~+125℃，采用特種環氧樹脂和低熱阻磁芯材料，在LED驅動電源嚴苛環境中保持感值漂移<5%。
表：三類電感的核心特性對比
三、應用場景與成本博弈
3.1 應用版圖：從消費電子到工業心臟
磁珠電感在高速數字電路中扮演“清道夫”角色：在5G基站毫米波模塊中，220Ω@2.5GHz的磁珠濾除PA電源線上的開關噪聲；Type-C接口差分線路上，共模磁珠抑制GHz級共模干擾，確保10Gbps數據傳輸完整性。
磁環電感則牢牢掌控能源轉換命脈：3kW光伏逆變器DC-AC級采用鐵硅鋁磁環電感，10mH/25A規格實現>98%轉換效率；電動汽車充電模塊中，雙磁環交錯并聯拓?fù)浣档图y波電流40%，磁芯損耗僅占總損耗15%。
色環電感在微型化與高精度領域無可替代：智能手機天線調諧模塊中，0603封裝的100nH色環電感實現天線駐波比優化；智能LED驅動電路內，±5%精度的3.3mH電感配合PWM調光，實現1000：1無閃爍調光。

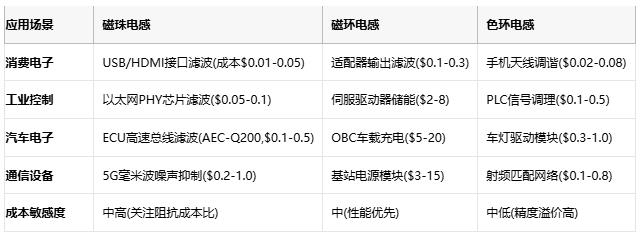

表：三類電感的典型應用場景與成本特性
3.2 成本結構與價值杠桿
●磁珠電感成本解析：鐵氧體材料占成本60%，微型化加工(如0201尺寸)使制造成本增加30%。在4G手機中，每增加一顆$0.03的磁珠，可節省$0.15的EMC整改成本。
●磁環電感的成本悖論：雖然單體價格僅為貼片電感的1/3（10μH/10A磁環$0.5 vs 貼片電感$1.5），但插件焊接成本在自動化產線上增加0.12元/點，批量時總成本反超貼片電感30%。
●色環電感的精度溢價：±2%精度的色環電感價格比±10%的高40%，但在射頻電路中可減少調試工時50%，綜合成本降低20%。
四、選型要?jiǎng)t與原廠戰略圖譜
4.1 三位一體的選型決策樹
磁珠電感選型鐵律：
●阻抗匹配：針對目標噪聲頻率選擇阻抗峰值點，如USB3.0接口選用阻抗峰值在2.5GHz的磁珠（典型值>600Ω）
●電流衰減：工作電流需低于額定電流70%，避免偏置電流導致阻抗衰減>20%
●直流電阻敏感：電源線應用要求DCR<50mΩ，防止影響電源效率
磁環電感關鍵參數：
●飽和電流裕量：設計峰值電流≤80% Isat值，防止磁芯飽和導致感量驟降
●磁芯材料匹配：鐵硅鋁磁芯在100kHz下?lián)p耗較鐵氧體低40%，適用高頻大電流場景
●熱阻管理：工業級應用要求熱阻<15℃/W，必要時添加散熱硅膠
色環電感精度控制：
●公差帶選擇：射頻匹配需±2%，普通濾波±10%足夠
●溫漂特性：汽車照明要求-40℃~150℃范圍內感值漂移<5%
●自諧振點：工作頻率需低于自諧振頻率的70%
4.2 國際與國內原廠的戰略對壘

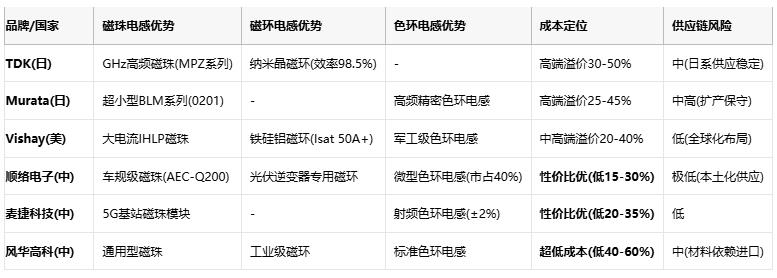

表：三類電感頭部原廠競爭力矩陣（數據來源：Paumanok報告、ECIA統計、廠商年報）
選型成本博弈策略：
●高端領域：汽車ADAS系統優選TDK磁珠+磁環組合，雖然成本高30%，但通過AEC-Q200 Grade 1認證，失效率<1ppm
●性價比方案：國產快充方案采用順絡電子磁環(成本$0.2)搭配麥捷科技色環電感(成本$0.05)，總BOM成本降低40%
●極端成本敏感：低端適配器選用風華高科磁環電感，10μH/2A規格價格<$0.1，但需接受±20%感值公差
五、創新浪潮與國產替代路徑
在材料創新領域，石墨烯復合磁芯技術正在顛覆傳統：TDK推出的新型磁珠將工作頻率上限推至12GHz，5G毫米波噪聲抑制能力提升6dB；順絡電子開發的低溫共燒鐵氧體技術使色環電感尺寸縮小至0402，感值密度提升60%。
異構集成成為突破物理極限的新路徑：Vishay將磁珠與ESD保護二極管集成于單顆3.2×1.6mm封裝內，為USB4接口節省70%空間；Murata的電感-電容復合模塊在手機天線調諧器中替代分立色環電感，調諧速度提升至微秒級。
國產替代進程正從消費電子向高端領域快速滲透：順絡電子的車規級磁珠電感在比亞迪OBC模塊中實現100萬顆/月交付；麥捷科技的射頻色環電感已進入華為基站天線調諧單元供應鏈，工作溫度范圍達-55℃~+125℃。但納米晶磁環等尖端材料仍由日立金屬等國際巨頭壟斷，國產磁環電感在效率上仍有3-5%差距。
結語
磁珠、磁環、色環電感在電子系統中各展所長——磁珠吞噬高頻噪聲，磁環掌控能量流動，色環精確調諧頻率。國際巨頭憑借材料優勢占據高端市場，但國產廠商正以30%的成本優勢和快速迭代的技術能力，在新能源與通信領域加速替代。選型的終極智慧在于精準平衡性能紅線、成本約束與供應鏈韌性，讓每顆電感成為系統穩定運行的基石。
