中心議題：

• 反激變換器傳導EMI產生機理
• 變壓器中寄生電容的分布
• 變壓器中共模傳導EMI的產生機理

解決方案：

• 通過寄生電容的耦合產生在一次側與二次側之間流動的共模傳導EMI電流

以反激式變換器為例，其主電路如圖1所示。

開關管開通后，變壓器一次側電流逐漸增加，磁芯儲能也隨之增加。當開關管關斷后，二次側整流二極管導通，變壓器儲能被耦合到二次側，給負載供電。


圖1反激變換器

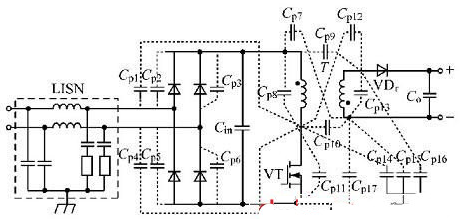

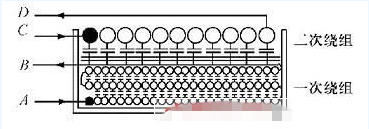

在開關電源中，輸入整流后的電流為尖脈沖電流，開關開通和關斷時變換器中電壓、電流變化率很高，這些波形中含有豐富的高頻諧波。另外，在主開關管開關過程和整流二極管反向恢復過程中，電路的寄生電感、電容會發生高頻振蕩，以上這些都是電磁干擾的來源。開關電源中存在大量的分布電容，這些分布電容給電磁干擾的傳遞提供了通路，如圖2所示。圖2中，LISN為線性阻抗穩定網絡，用于線路傳導干擾的測量。干擾信號通過導線、寄生電容等傳遞到變換器的輸入、輸出端，形成了傳導干擾。變壓器的各繞組之間也存在著大量的寄生電容，如圖3所示。圖3中，A、B、C、D4點與圖1中標識的4點相對應。


圖2反激式開關電源寄生電容典型的分布

圖3變壓器中寄生電容的分布

在圖1所示的反激式開關電源中，變換器工作于連續模式時，開關管VT導通后，B點電位低于A點，一次繞組匝間電容便會充電，充電電流由A流向B;VT關斷后，寄生電容反向充電，充電電流由B流向A。這樣，變壓器中便產生了差模傳導EMI。同時，電源元器件與大地之間的電位差也會產生高頻變化。由于元器件與大地、機殼之間存在著分布電容，便產生了在輸入端與大地、機殼所構成回路之間流動的共模傳導EMI電流。
[page]
具體到變壓器中，一次繞組與二次繞組之間的電位差也會產生高頻變化，通過寄生電容的耦合，從而產生了在一次側與二次側之間流動的共模傳導EMI電流。交流等效回路及簡化等效回路如圖4所示。圖4中：ZLISN為線性阻抗穩定網絡的等效阻抗;CP為變壓器一次繞組與二次繞組間的寄生電容;ZG為大地不同點間的等效阻抗;CSG為輸出回路與地間的等效電容;Z為變壓器以外回路的等效阻抗。


圖4變壓器中共模傳導EMI的流通回路
