【導讀】由于開關穩壓器能夠極大地節省空間并具有極低的功耗，因此這種穩壓器正在逐步取代線性穩壓器，而進入各種新型應用中。但是，開關穩壓器有一個缺點，其內部開關電流可能產生電磁干擾(EMI)。
EMI的峰值能量集中在開關頻率上，降低EMI的傳統方法是謹慎處理接地、屏蔽和濾波。這些降低EMI的方法以控制和抑制穩壓器內部開關電流所產生的輻射為主。降低開關電流的幅度和改變頻率也能降低EMI。確切地說，多相同步是降低EMI的有效工具。
多相同步技術

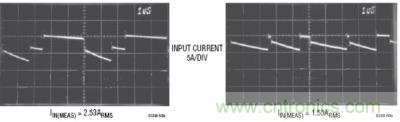

采用多個同步開關取代單個開關可以降低峰值開關電流。這種方法就是多相同步，通過從外部驅動開關來實現，它用一個外部時鐘使穩壓器之間產生相移。多相同步將每個開關的接通時間錯開，這樣在以前是死區的地方就有了輸入電流。圖1顯示的是用單個200kHz時鐘工作的兩個開關穩壓器的電源電流。左圖顯示的是未采用時鐘同步方法時的電流。右邊的圖顯示的則是讓第二個穩壓器時鐘有180°相移時的電流，結果在兩倍頻(400kHz)上出現了較小的峰值電流，因此峰值EMI也較小。由于EMI現在于兩倍頻上，所以可以進一步降低，因?yàn)樵谳^高頻率上濾波更有效。通過將時鐘信號相位劃分成多個相位增量，可以同步更多的穩壓器，而每增加一個穩壓器都會使EMI降低一些。很多兩相和多相穩壓器都通過內置時鐘相移來實施多相同步。
利用外部時鐘實現多相同步允許多個兩相或多相穩壓器同步，而且根據電源要求需使用多個獨立的穩壓器時，有時也必須用外部時鐘進行多相同步。硅振蕩器非常適用于這類應用，因?yàn)楣枵袷幤髂軌蛱峁┒鄠€頻率和相位可編程的輸出。
應該提到的是，多相同步的好處遠不止于改善EMI。使用多個并聯的同步穩壓器的一個基本作用是消除輸入和輸出的紋波電流，從而允許使用尺寸小得多的輸入和輸出電容器。多相解決方案具有較小的等效電感，因此可以實現較高的電流轉換率。就負載瞬態而言，多相解決方案還具有較短的開關延遲時間。負載瞬態響應得到改善以后，所需的輸出電容可以進一步減小。

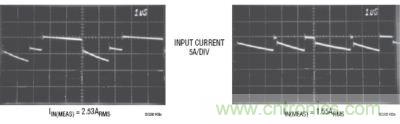

圖題：未采用和采用相位同步的兩個開關穩壓器的電源電流
