【導讀】在這個講究高效率的移動互聯網時代，“快”是我們追求的目標，對EMC設計也是如此，尤其是在消費電子領域，如何快速有效地解決產品EMC問題是設計師們面臨的重大問題之一。在“EMC設計工作坊”活動上，韜略科技的康總給我們帶來了一種快速且有效解決設計中EMC問題新方法。
在“EMC設計工作坊”活動上，馬老師談到，EMC是一個非常沒有趣味性、很無聊的一個活，網友們也抱怨作為一名EMC工程師的諸多艱辛和難處，時間的約束、成本的限制等等，對此，韜略科技的康總也十分贊同，在這個講究高效率的移動互聯網時代，“快”是我們追求的目標，對EMC設計也是如此，尤其是在消費電子領域，給你足夠的時間埋頭在枯燥的EMC整改中，總能解決問題，但問題是等EMC改好了，黃花菜都涼了！因此我們需要一種方法能夠快速解決EMC問題。
韜略科技的康總在“EMC設計工作坊”上為我們展示了一項新技術——擴展頻譜（Spread Spectrum）技術。擴展頻譜（Spread Spectrum）技術是一種常用的無線通訊技術，簡稱展頻技術。展頻技術是現如今最為先進有效的EMI抑制手段，對于峰值測量有很好的效果，原理是將單頻率點的能量分散開至某一個展頻范圍內的能量，從而降低單點的峰值能量。
與傳統整改方案不同的是，展頻技術主要是在源頭進行控制，與采用磁珠、濾波器等只能濾掉某一頻率段不同，展頻技術可以濾掉所有頻率段，而除了時間成本的優勢之外，采用展頻技術的成本更低，一致性也更好。下圖是使用展頻前后產品輻射測試效果對比。

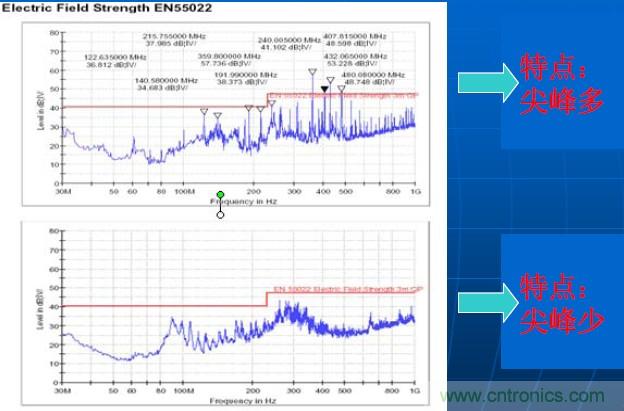

圖：使用展頻前后產品輻射測試效果對比
[page]以下是韜略科技兩款展頻IC：

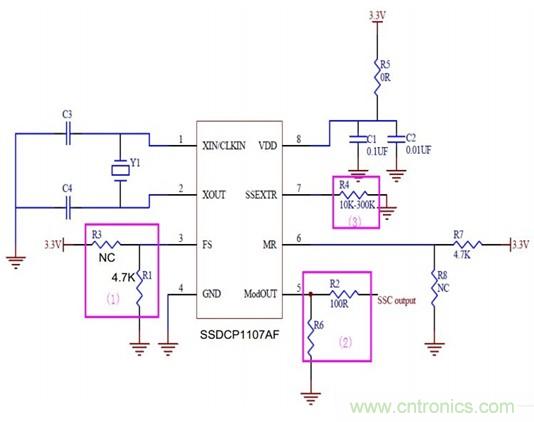

1、展頻IC：SSDCP1107AF
SSDCP1107AF 是利用SSCG 擴頻技術，它可以將窄帶時鐘頻率寬頻化，從而有效的降低了基波與峰波頻率中的峰值頻譜能量；它采用模擬調制，作用于主時鐘，頻率范圍從10MHZ 到80MHZ，目前在MID 、車載DVD、相框、行車記錄儀等電子產品上得到了廣泛的應用。

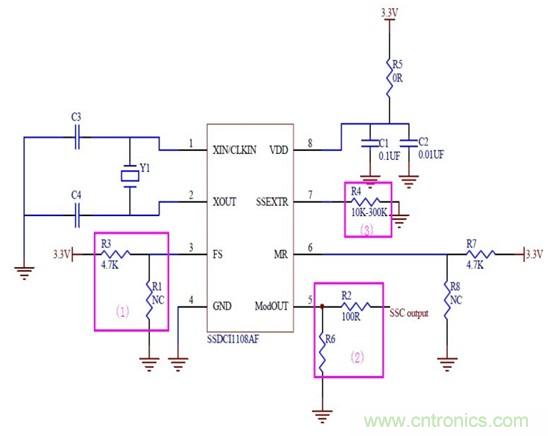

2、展頻IC：SSDCP1108AF
SSDCP1108AF 是利用SSCG 擴頻技術，它可以將窄帶時鐘頻率寬頻化，從而有效的降低了基波與峰波頻率中的峰值頻譜能量；它采用數字調制，作用于主時鐘，頻率范圍從15MHZ 到40MHZ，目前在MID 、車載DVD、相框等電子產品上得到了廣泛的應用。
對于展頻技術大家如果有疑問的話，歡迎咨詢韜略科技康總 kang@topleve.com。
