中心議題：

• 為什么使用4條線測量電阻？
• 萬用表介紹

解決方案：

• 源電流測量和電壓分開測量
• 測量由于流經的源電流

使用兩條線測量電阻非常方便，但會產生測量誤差。通過使用4條線及源端子和測量端子分開的萬用表，幾乎可以消除這種誤差。遺憾的是，增加額外的引線和連接提高了測量的復雜程度。您需要連接增加的引線，在從電壓變成電阻時，可能不得不更換夾子和探頭。現在，有一種新概念，使您能夠只用兩條引線，進行4線電阻測量。

為什么使用4條線測量電阻？

管理兩條引線的挑戰性已經足夠大，特別是在緊張的空間中測量小的元器件時。如果您想使用四條引線檢查小的焊點、軟連接器或芯片電阻器，那么您將面臨真正的挑戰。

切換引線配置可能要求更換香蕉插頭，導致測量錯誤。從電壓探頭換成Kelvin引線，然后再換回來，也需要時間。為什么要使用4條線測量電阻呢？

使用兩條線測量電壓對測量準確度影響不大。萬用表上電壓輸入的一般輸入阻抗為10兆歐，因此引線中非常小的電流流量及導致的引線電壓下跌可以忽略不計。串聯引線電阻對電流測量的影響也不明顯。遺憾的是，在電阻測量中，引線電阻可能會導致準確度明顯下降。

在測量電阻時，萬用表會把電流源切換到測量環路中。電流被驅動通過未知電阻，萬用表測量得到的電壓下跌。如果只有兩條引線，如圖1所示，源電流流經的路徑與測量電壓下跌的路徑相同。測量引線并不是完美的導體，自己有一定的串聯電阻。通過驅動電流通過測量引線，您不僅可以看到未知電阻中的電壓下跌，還可以看到每條引線的電壓下跌。因此，您測得的是正引線、未知電阻和負引線的綜合電阻。

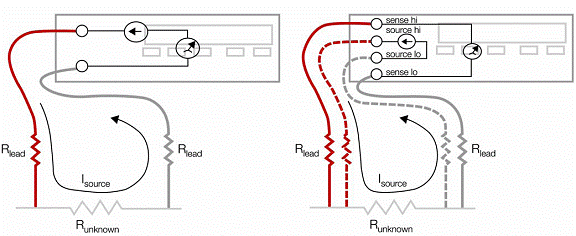

圖1（左）.2線電阻測量由于測試引線電壓下跌而產生了誤差。
圖2（右）.4線電阻測量消除了電壓引線中的電流，消滅了這一誤差來源。

如果使用4條引線，如圖2所示，源電流測量和電壓測量可以分開。儀表端子對電流源稱為“源端”(“Source”)，對電壓輸入稱為“傳感端”(“Sense”)。

源端引線中的串聯電阻不影響電流流動。測量/傳感引線幾乎沒有電流流動，因為儀表的輸入阻抗很高。這意味著測量引線中沒有IxR電壓下跌。因此，您只需測量由于流經的源電流而在未知電阻器中產生的電壓下跌。

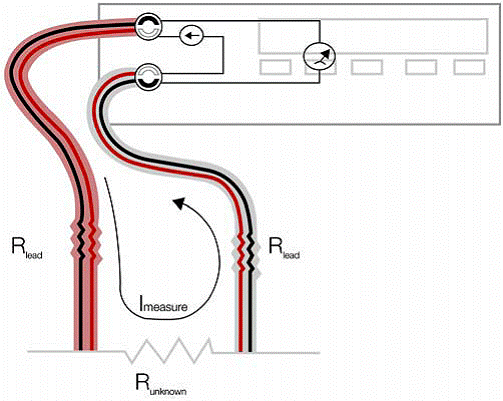

圖3.2x4線電阻技術采用專用分開式香蕉插座和引線，使用兩條線提供4線性能。
介紹2x4線電阻測量

泰克DMM系列上已獲專利的分離端子插座保持了使用兩條線測量電阻的方便性，同時提供了4線測量方法的測量性能。插座完全兼容標準4mm香蕉插頭。但在內部，每個插座分成兩個觸點：一個源觸點，一個測量觸點。專門設計的測試引線每條線有兩條導線，也是一條源導線，一條測量導線。引線與插座內部的觸點對準，在整個長度的引線上傳送分開的源信號和測量信號。

在引線的遠端，保持源信號與測量信號分開的夾子和探頭可以直到被測元器件提供4線性能。泰克提供了一系列夾具和探頭，可以直到連接點提供4條線，包括：

*測試探頭
*鱷魚(Kelvin)夾
*鑷子

所有這些附件都可以用來測量4線電阻或電壓。

DMM系列上提供的2x4線技術簡化準確測量電阻的工作，而不必改變電纜配置，也不必處理一大堆的電纜。

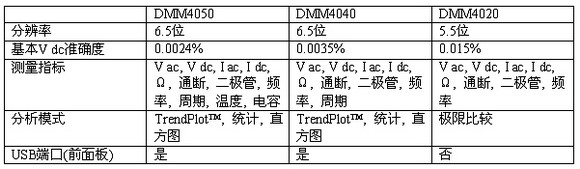

哪種萬用表適合您？

DMM系列提供了多種型號，可以滿足您的需求和預算。下列萬用表提供了2x4線電阻測量功能。
