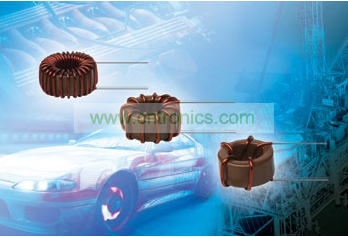

這些低成本設備為設計人員提供了優化 PCB 布局的水平和垂直安裝選項。 TJ3-HT 帶有 10 個標準電感值可供選擇，此電感器垂直安裝時，具有 0.108Ω 至 0.0016Ω 的最大 DCR 范圍，水平安裝時，此范圍則為 0.118Ω至 0.002Ω，而對于具有 11 個標準電感值可供選擇的 TJ5-HT，垂直安裝時，具有 0.29Ω 至 0.0024Ω 的最大DCR 范圍，水平安裝時，此范圍變?yōu)?.3Ω 至 0.003Ω。
TJ3-HT 提供 100μH 至 0.39μH 的廣泛電感范圍，以及 2.25A 至 32A 的高額定電流和 1.15A 至 23A 的飽和電流。就 TJ5-HT 而言，其提供 470μH 至0.47μH 的廣泛電感范圍，以及 2.8A至 36A 的高額定電流和 1.5A 至 50A的飽和電流。 此類電感器提供低電磁輻射，且符合 RoHS 要求。
特性：
高達 +200°C 的高溫額定值
高電流額定值：23A (TJ3-HT) 或 50A(TJ5-HT)
環形和分布式空隙帶來的低電磁輻射
對于 TJ3-HT，0.39μH 時一般有0.0014Ω 的低 DCR，對于 TJ5-HT，0.47μH 時該值一般為 0.0016Ω
符合 RoHS 標準
水平和垂直安裝選項
應用:
開關電源
EMI/RFI 過濾
輸出扼流圈
汽車子系統
深井鉆探
