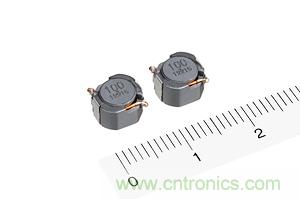

【導讀】TDK開發出車載電源電路用TDK SMD功率電感器CLF7045-D系列，可在-40～+150℃的寬溫度范圍內使用。
近年來，隨著汽車電氣化的發展，電子控制組件（ECU）日益增多，在這些電源電路中都會用到電感器。由此，TDK開發出車載電源電路用TDK SMD功率電感器CLF7045-D系列，可滿足-40～+150℃寬溫度范圍的高可靠性SMD電感器，它能夠?qū)?yīng)使用條件最為嚴格的發動機艙內的嚴酷環境。可以用作發動機控制模塊（ECM）等DC-DC轉換器上的扼流線圈。
該產品憑借TDK獨有的材料技術，開發出高耐熱性新材料，在卷線和斷線部分引進半自動工藝，實現了無焊結構。此外，不僅可用于發動機控制模塊（ECM），還可用于ABS、安全氣囊、前大燈等。
主要應用
* 汽車發動機控制模塊（ECM）等DC-DC轉換器上的扼流線圈
主要特點和優勢
* 通過TDK獨有的材料技術，開發出高耐熱性新材料，可在-40～+150℃的寬溫度范圍內使用
* 通過無底座及無焊結構減少元件數量
* 通過引進自動卷線和斷線工程設備，實現半自動化生產
主要特性
| 產品名稱 | 外形尺寸 [mm] |
電感值 （µH） |
直流電阻 [Ω] |
IDC1 [A] |
IDC2 [A] |
||
|
6.9 x 7.2 x 4.5 |
|
9.6m～1.42 | 8.9～0.43 | 5.2～0.37 |
* IDC1：基于電感值變化率（Δ10％）的情況
* IDC2：基于溫度上升（Δ30℃）的情況
