AWG70000出眾的性能

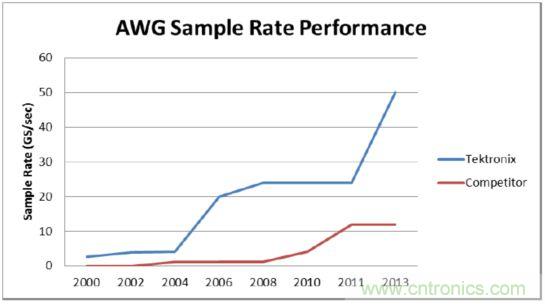

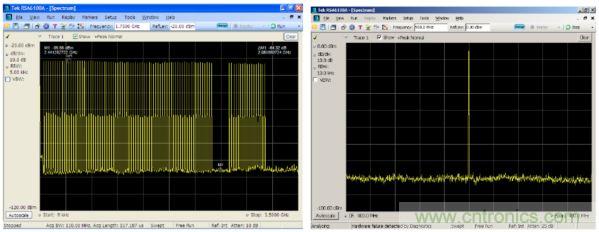

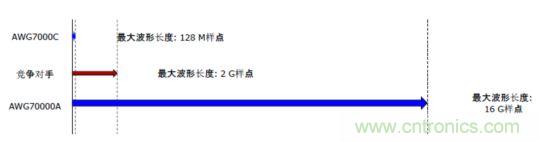

泰克公司中國區射頻產品業務發展經理張鵬在介紹AWG70000時表示，行業中評判任意波發生器的性能時有三個主要的指標：一是信號的播放速度有多快，即有多大的帶寬、采樣率有多高；二是信號有多“干凈”，即信號源的的動態范圍有多大；三是信號有多“長”，即波形存儲器的內存能夠支持每個獨特信號的長度有多長，長度越長則信號越接近現實。而在這三方面，AWG70000都有上佳的表現——該任意波形發生器的采樣率達到了50 GS/s，比競爭性的產品超出4倍；同時具有-80dBc SFDR，適用于廣泛的動態范圍性能的需求；其還具有16 GS波形內存，是當前最先進系統性能的8倍。張鵬認為，AWG70000出眾的性能，使其能夠支持業內最苛刻的信號發生要求，它能夠生成可通過接收器或其他被測器件傳送長時間的快速和無干擾的信號，以便進行真正的全面測試。

在泰克公司了例舉的一個應用實例中，阿爾卡特-朗訊旗下貝爾實驗室在通過超長距離光纖來進行1.5 TB/s超級信道傳輸?shù)母呒壯芯恐校x擇了AWG70000來提供信號發生功能，50 GS/s采樣率與同步兩個任意波形發生器的能力能夠在每個光載波上生成 30 G Baud信號，數據傳輸率為233 Gb/s，是先前紀錄的兩倍以上。




AWG70000高采樣率秘訣

AWG70000實行如此高性能的最核心秘訣，在于這款任意波形發生器采用了泰克元件解決方案公司 (Tektronix Component Solutions)推出的全球速度最快、最準確的10位商用數/模轉換器 (DAC)專用集成電路TDAC-25。

泰克公司大中華區市場開發經理張?zhí)焐榻B，TDAC-25數/模轉換器的25 GS/s數/模采樣率、10位分辨率和大于80 dBc的動態范圍特性組合在業內居領先地位，可支持更高的集成度，從而有助于降低下一代系統的成本、尺寸及功耗要求。在基于射頻的應用中，該器件支持直接生成寬頻帶信號，從而通過消除數/模轉換器陣列和頻率轉換模塊幫助降低復雜性。

除了用于泰克最新AWG70000任意波形發生器，TDAC-25數/模轉換器還已用于兩種正在開發中的下一代系統的設計，包括Curtiss-Wright 控制防御解決方案的CHAMP-WB-DRFM，這是一種6U Virtex®-7 VPX模塊。該器件在國防應用的獨特優點是其低延遲特性能夠提供電子對抗系統需要的快速反應。

AWG70000解決方案

泰克公司列舉了幾種AWG70000典型的應用解決方案，涵蓋了寬帶、高速應用的諸多方面。

寬帶電子 – AWG70000通過在基帶、IF 和RF頻率（可達20GHz）下生成寬帶寬信號來提供按需帶寬 ，動態范圍大于 80 dBc。憑借高達16 GS的波形內存，它能生成足夠長的獨特信號來模擬實際環境，這使其成為目前最靈活的寬頻帶信號發生產品。

光通信 – 研發新的和更快光通信技術的研究人員可借助AWG70000的采樣率和高垂直分辨率來采集具有優異頻譜純度的極高帶寬信號。在這些高帶寬下，可以同步多個任意波形發生器來提供完整的IQ信號發生功能。

高速串行通信 – 許多下一代串行總線都有強烈的信號發生需求。例如，AWG70000提供針對HDMI 2.0的雙硬件解決方案，支持四個傳輸巷道（每巷道6 Gbps）。它使設計人員能夠直接向波形添加損傷信號，從而避免需要使用硬件來生成所需信號。

高級研究 – AWG70000系列任意波形發生器非常適合各種研究應用，使科研人員能夠生成高精度 高速非標準波形。通過使用AWG70000，工程師和研究人員現在能夠生成先前無法生成的信號。
