【導讀】喜歡DIY的朋友們有福了！小編為大家推薦自制小音箱的三種方案，三種方案各具特色，有的外圍元件少、失真小，有的裝配簡單、功率大、保真度高等等，任君選擇！三種方案都很適合無線電愛好者和音響發燒友DIY、學生組裝。來看看方案詳情吧！
DIY小音箱方案一：
一、電路說明
Q1是激勵放大管，它給功率放大輸出級以足夠的推動信號；R1、RP2是Q1的偏置電阻；R3、D1、RP3串聯在Q1集電極電路上，為Q3提供偏置，使其靜態時處于微導通狀態，以消除交越失真；C3為消振電容，用于消除電路可能產生的自激；Q2、Q3是互補對稱推挽功率放大管，組成功率放大輸出級；C2、R4組成“自舉電路”，R4為限流電阻。
二、電路調試
接上3-6V直流電源，調節RP2，使Q2、Q3中點電壓為1/2電源電壓；調節RP3，使功放輸出級靜態電流為5-8mA；反復調節RP2、RP3使其兩個參數均達到上述值。
三：主要是利用三極管來實現。

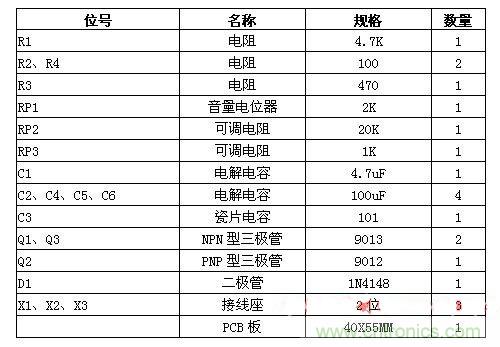

元器件清單：

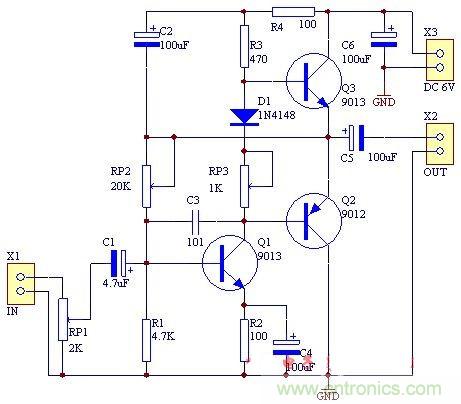

電路圖：
DIY小音箱方案二：
一：TDA2822M是意法半導體(ST)早期專門為便攜式錄放音設備開發的雙通道單片功率放大集成電路，具有低交越失真和低靜態電流的特點，適用于立體聲和橋式放大(BTL)方式。TDA2822M還有一個獨特之處就是工作電壓范圍很寬，在2V-12V范圍內都可以正常工作，不過除非是用于耳機放大器，最好還是讓TDA2822M工作于3V以上電壓。
本電路是用一塊TDA2822M功放集成電路接成單聲道的橋式放大(BTL)方式，很少的外圍元件，不用裝散熱器，放音效果也令人滿意。
二、參數：
電源電壓:2V-12V
輸出功率:2W(1KHz,8Ω,9V,10%總失真)
靜態電流:≤9mA(Vcc=3V)
諧波失真:0.2%(1kHz，8Ω～32Ω)
閉環增益:39dB(典型值)
負載范圍:≥4Ω

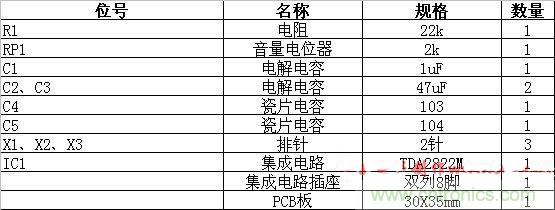

元器件清單：

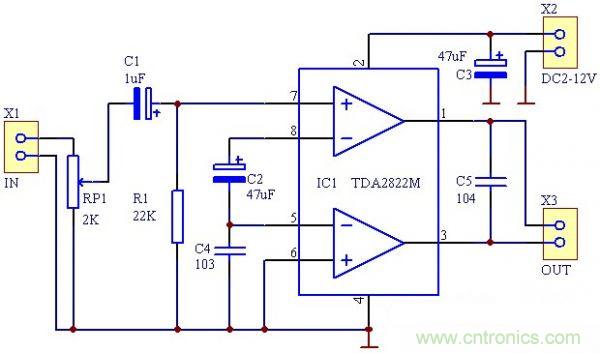

電路圖：
DIY小音箱方案三：
一、電路說明：
本套件是以集成電路TDA2030A為中心組成的功率放大器，具有失真小、外圍元件少、裝配簡單、功率大、保真度高等特點，很適合無線電愛好者和音響發燒友自制，學生組裝。電路中D1—D4為整流二極管，C11為濾波電容，C12為高頻退耦電容；RP1為音量調節電位器；IC1、IC2是兩個聲道的功放集成電路；R1、R2、R3、C2（R7、R8、R9、C7）為功放IC輸入端的偏置電路，由于本電路為單電源供電，功放IC輸入端直流電壓為1/2電源電壓時電路才能正常工作；R4、R5、C3（R10、R11、C8）構成負反饋回路，改變R4（R10）的大小可以改變反饋系數。C1（C6）是輸入耦合電容，C4（C9）是輸出耦合電容；在電路接有感性負載揚聲器時，R6、C5（R12、C10）可確保高頻穩定性。
信號流程：音頻信號從X1輸入經音量電位器RP1，再由C1（C6）耦合，進入IC1（IC2）的1腳，由集成電路放大后從4腳輸出，經輸出耦合電容C4（C9）到達X2。
二、性能參數：
輸入電壓：AC≤15V
輸出功率：Po＝5W＋5W(RL=4Ω)
輸出阻抗：4—8Ω
三：如果采用的是直流電，那么電路圖中左下角的整流電路就可以忽略。

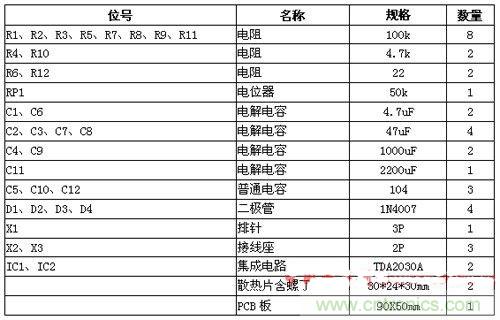

元器件清單：

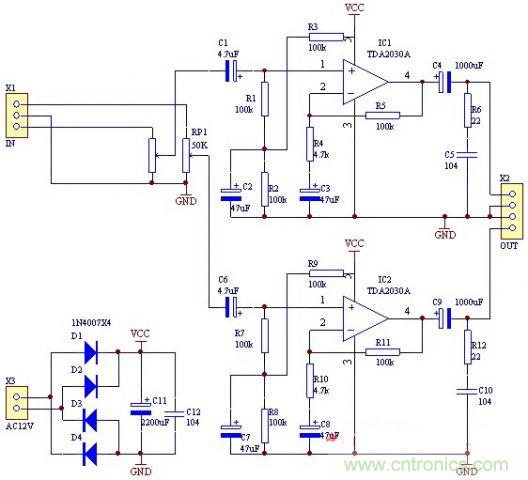

電路圖：
更詳細的小音箱方案詳情可參照PDF文檔：http://bbs.cntronics.com/thread-230554-1-1.html
