市場上能買到的動圈耳機有很多種，便宜的幾十元一副，貴的幾萬元一副，有沒有想過自己打造一副耳機呢？也許不一定 能把音質做到最棒，但能做出來就有一種成就感，DIY享受的是一個過程、一種樂趣，還有的是獨一無二的個性追求.。我是個喜歡動手的人，有了想法就要想辦法去完成，要做完全個性化的耳機，單元肯定要自己造，所以第一步是造一對適合耳機用的動圈耳機單元。
首先準備必要的材料：

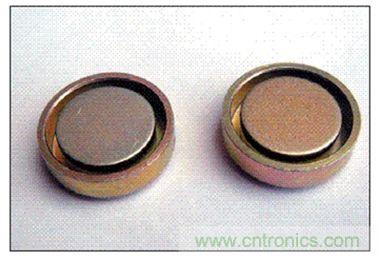

1、找一對很小的釹鐵，內磁磁路，適合的音圈直徑為20mm。

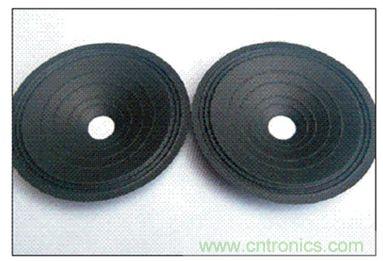

2、找了一對高音揚聲器的紙盒，盆直徑為100mm。

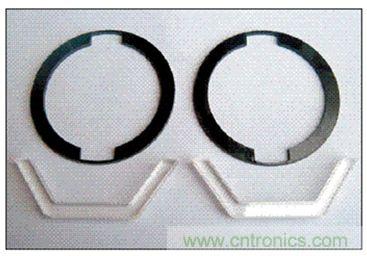

3、用亞克力加工了一些零件來做盆架。
[page]

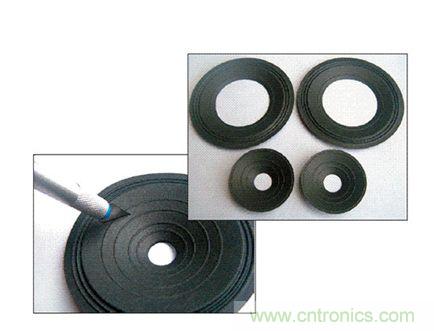

這對高音紙盒雖然很輕，但做二級太大，一般耳機單元的直徑在30-50mm之間，我打算先做一對直徑58mm的單元，用亞力克加工的盆架也只也只有這么大的尺寸，所以先得把紙盒處理一下，用可到把紙盒一分為二，里面的小盆知己恩為48mm的圓。

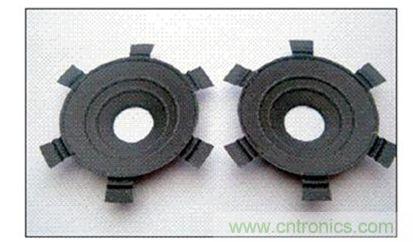

把切下來的音盆外圍繞圓心分成32等分，切下12片，剪去不需要的部分，這12片用來做振膜的折邊。
把12片折和小盆用百得膠粘在一起，每個盆西安站6片，具體的這邊數量得聽了聲音后再做調整。我的做法是先把折邊數量做的少一些，開聲音、后若覺得阻力不夠再多加幾篇，直到折邊的阻力和音圈的動力嫩剛打到一個適當?shù)钠胶恻c(diǎn)。
[page]
稱一下做好的音盆，只有0.2g 很輕。

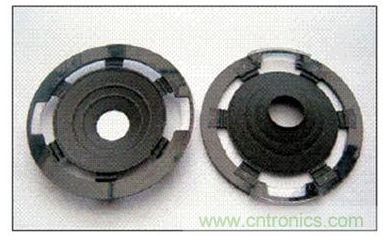

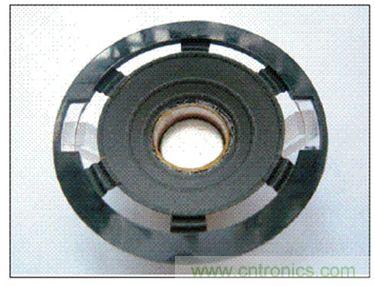

把音盆和加工 好的有盆架外圈用百得膠站和在一起，要盡量粘在正中心，當然如稍有偏差問題不大，后面嗨喲偶機會調整。

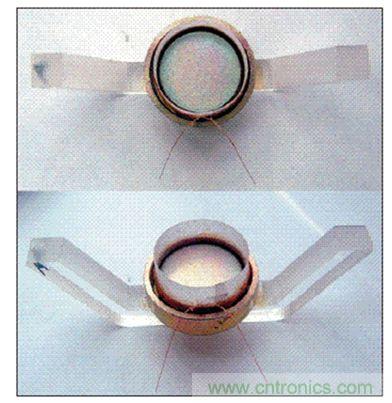

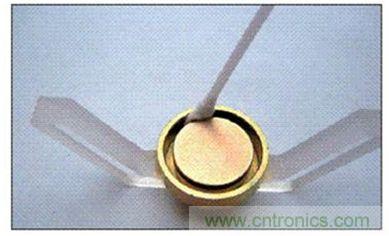

把磁路和音盆架粘在一起。磁路里面用棉花棒仔細清理干凈，以免音圈在運動時遇到不必要的麻煩。
[page]

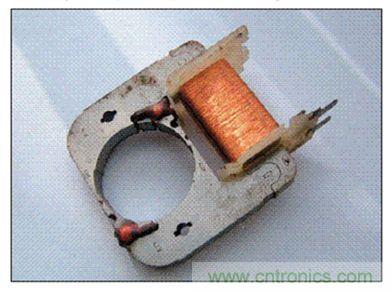

找了一個廢舊的微波爐散熱風扇上用的交流電機，用上面的漆包線來繞制音圈，一般廠家都是用醇溶或熱熔的自粘漆包線來繞制音圈的，個人DIY只能用普通的漆包線來做，只要細心，一樣可以做出合用的音圈，我找的這種漆包線每一米的直流電阻1.6歐姆，通過實現，在直徑20mm的音圈骨架上，卷高3.5繞兩層得到的直流電阻為5歐姆左右，看來比較合適，越細的漆包線繞起來困難越大。

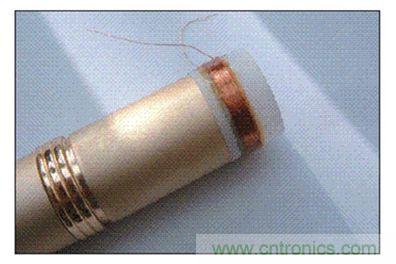

找了一支直徑為20mm的口紅，將音圈骨架套在口紅的外殼上。繞線的時候在音圈骨架3-6mm處涂一層薄薄的膠水，然后把漆包線細密的繞上去，一定要排列整齊，緊密，繞彎后在音圈線外面再涂一層薄薄的膠水。

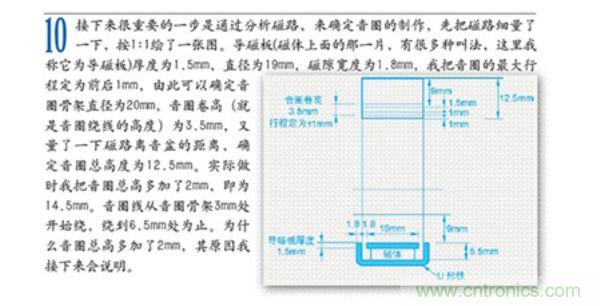

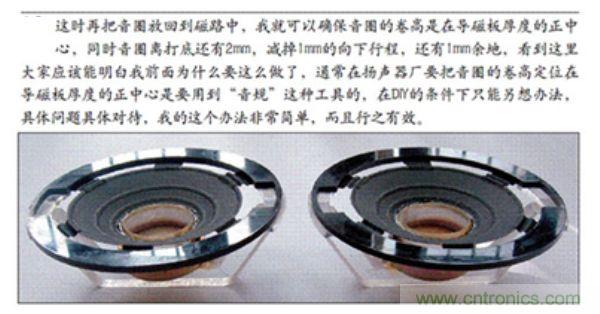

把繞好的音圈放入磁隙中，音圈正好在磁隙寬度的中間，音圈的卷高也在導磁板厚度的中心是由問題的，著就等于音圈已經打底了。這是音圈只能向上運動，不能向下運動，為什么做成這樣呢？我來解釋一下前面的那個問題。就是我把音圈總高從12.5mm加到了14.5mm的原因，通過計算，若我把音圈總高做成12.5mm，從音圈骨架1mm處向上繞線，那么當3.5mm的音圈卷高定位在導磁板厚度的中心。音圈離打底還有2mm，減去1mm的向下行程，還有1mm的余地。現在我的做法是把音圈里打底還有2mm的高度在音圈上用線事先標好，這么做事為了能把音圈卷高準確定位在導磁板的正中心。
[page]

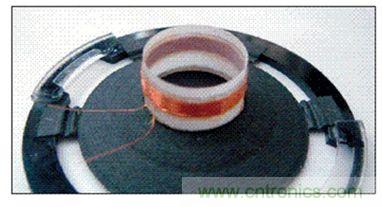

這時把音盆放進音圈，音圈會高出音盆1mm，這都是事先計算好的，把音圈與音盆的接合處用膠水粘合。
等膠水干透，拿起音盆，音圈也一起被帶出來，看到我事先畫好的那條線了嗎？用剪刀仔細沿著線剪掉音圈底部多加的那2mm的高度。
[page]

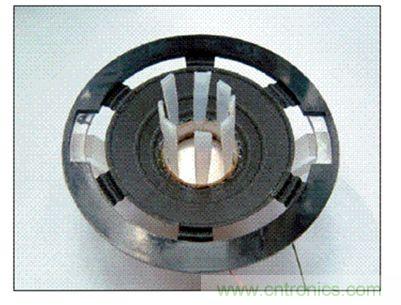

音圈的高度定位好了，接下來就要把音圈定位在磁隙寬度的中心，也就是導磁板為圓心的中心。我用了8片軟性的塑料片插在音圈和導磁板之間，這時亞克力盆架的上下部分是可以前后左右移動調整位置的，等確定塑料片都準確平均的插入后，再把盆架的上下兩個部分粘在一起，粘牢后小心的去除8篇塑料片。

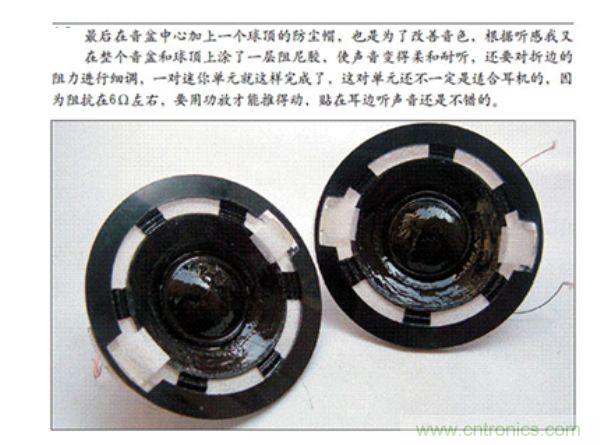

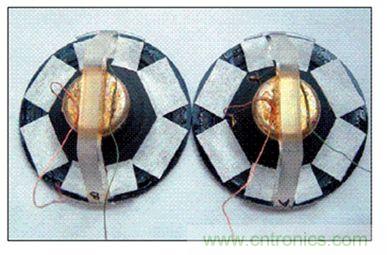

音圈在磁路中的定位完成后，把單元背后的音圈引出線接上彈性較好的多股線，接頭部分粘在音盆上，多股線彎成弧形以增加彈性，然后把6條折邊間的空隙用半透氣的棉紙粘上蓋住。
