監控系統包括主監控器、電池巡檢儀、操作界面、支路饋線絕緣檢測傳感器等部份組成。功能完備、智能控制、無人值守，有自動化綜合管理接口。7.7英寸彩色DSTN液晶屏、640×480像素。數據記錄、掉電保持。理論上說，各種設備和部件都有可能發生質量問題。但從經驗上看，純屬產品本身的質量問題，多發生在解碼器、電動云臺、傳輸部件等設備上。值得指出的是，某些設備從整體上講質量上可能沒有出現不能使用的問題，但從某些技術指標上卻達不到產品說明書上給出的指標。因此必須對所選的產品進行必要的抽樣檢測。如確屬產品質量問題，最好的辦法是更換該產品，而不應自行拆卸修理。





1.兩路交流檢測和自動切換；

2.各整流模塊電壓、電流檢測；

3.電池電壓、電流檢測和自動充放電控制；

4.合閘母線電壓、電流檢測；

5.控制母線電壓、電流檢測、接地電阻測量；

6.電池組端電壓巡檢，浮充電壓溫度自動補償；

7.支路饋線絕緣檢測；

8.控制母線自動調壓控制；

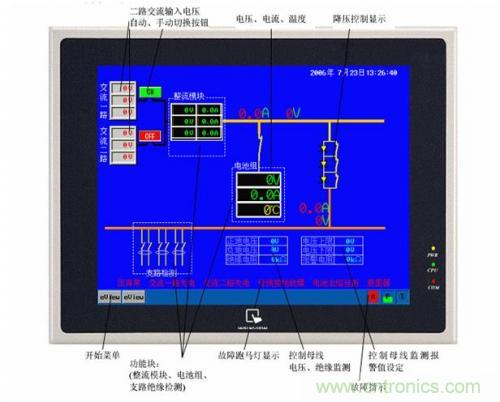

圖1：開機畫面

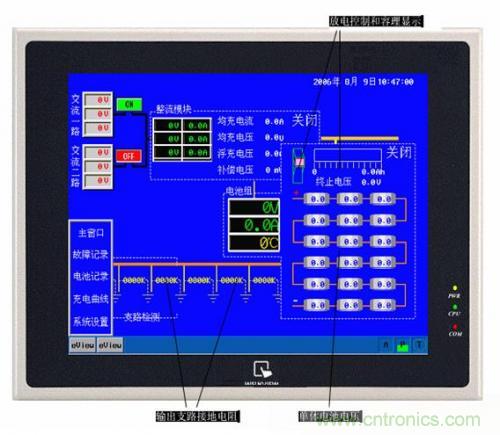

按開始菜單或各功能塊，畫面展開如下：



圖2：畫面展開圖



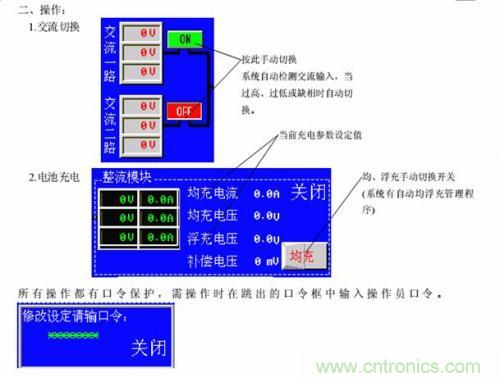

交流停電十分鐘以上，或電池浮充電流大于設定充電電流的四分之一系統自動轉均充，先按設定均充電流進行恒流充電，當電壓達到設定均充電壓時轉恒壓充電，當達到0.01C充電電流時，進行三小時恒壓充電至充電結束。可設定初次充電最長為72小時的充電時間。





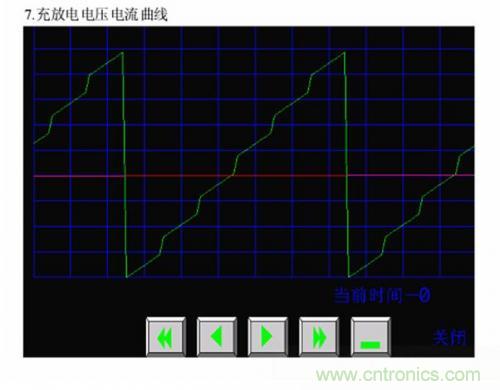

1.利用當前負荷放電，在不停止交流供電的情況下，自動調整整流模塊的輸出電壓至定的放電終止電壓，電池放電直至與模塊電壓平衡為止。



2.在專用的放電端子上外接放電負荷，至放電終止電壓時自動切斷放電負荷，以防止電池過放電。二種放電方式可同時使用，系統自動累記放出的電池容量并顯示。放電結束系統自動對電池進行均充。

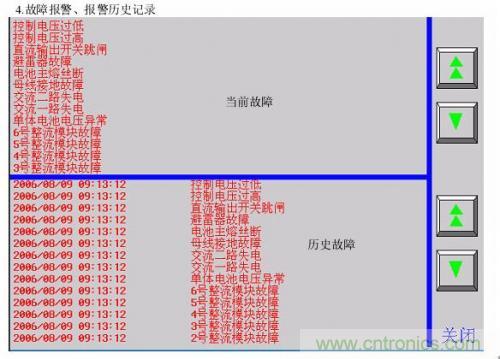

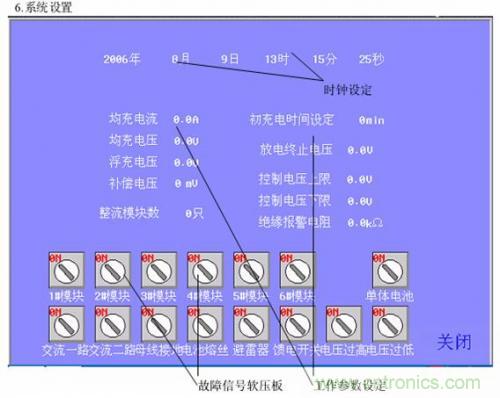

當前故障在主屏下方用跑馬燈方式醒目顯示。記錄保存二百條歷史故障，掉電保持所以記錄。每個單一故障都有相應的信號軟壓板，在故障暫時不能排除的情況下可斷開報警信號輸出。



十五分鐘檢測并記錄一次單體電池電壓，記錄并保持十天的記錄數據。



圖3：電池組電壓記錄
