【導讀】本文教你5步完成太陽能無線充電器的制作全程，本設計使用方便，適用于大部分可以接受電磁場的用電器，當太陽出來的時候還能獲得免費的電量。

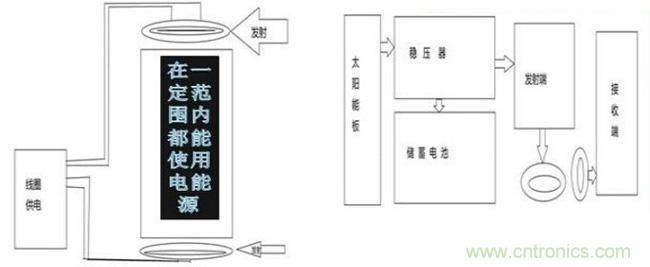

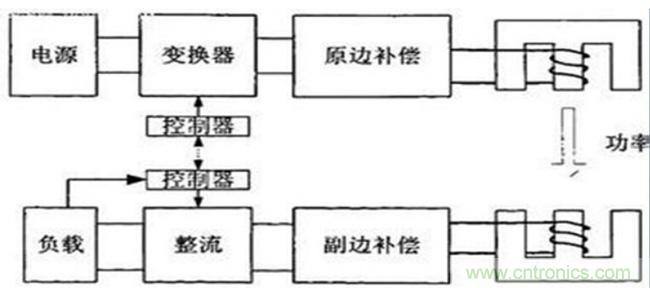

先看看設計的整體方框圖：
1、設計原材料
制作太陽能無線充電器材料
1.太陽能電池板 EC0-WORTHY
2. 蓄電池GH12V24AH
3.無線充電模塊
4. 逆變器 SAA-1000
5.12v 蓄電池保護板
6.電壓控制器模板 WARMSPACE
7.漆包線

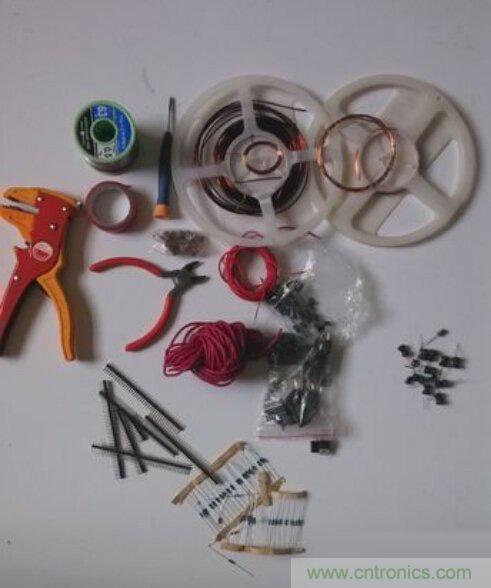

制作太陽能無線充電器工具 1 烙鐵、2 烙鐵架、3 吸錫器、焊錫、4 松香、5 鑷子、6 尖嘴鉗、7 偏口鉗、8 老虎鉗、9 剝線鉗、10 萬用表、11 高溫海綿、12 膠槍、13 膠棒、14 絕緣膠帶、15 多功能螺絲刀
2、無線充電的原理

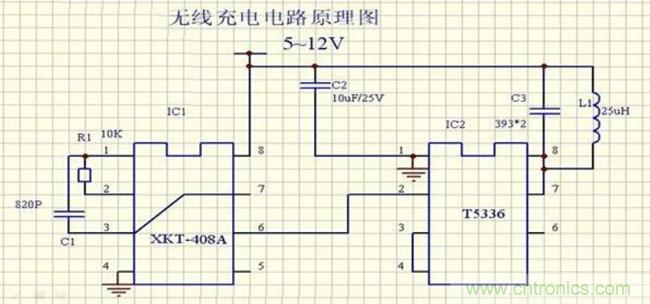

本設計利用太陽能進行供電（使用的是 12v100w 大功率太陽能板，電量充足），在電池板后方加入了穩壓電路。當電壓過大時進行 12v 穩壓、可以保護后級電路不會燒壞，當電壓過低時關閉電路、防止電量回流造成不必要的損失。為了晚上太陽能板不能發電的缺陷，本設計加了 12v 的電池（電池 選用的是離子電池，安全可靠不易爆炸）。將太陽能和電池的電量都給無線發射模塊進行電于磁場的轉換（又叫供電發射模塊能發射一個較大的電磁磁場）

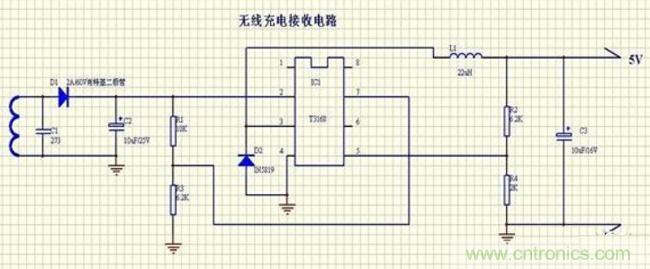

下面就交給室內的一個接受模塊來做了，接受模塊的電磁圈方向與發射方向一致，接受發射端的電磁場，當接受線圈閉合時會產生一個與發射端一樣的一個電壓。我們?cè)侔堰@個電壓進行轉換（這里我們打算利用市場上的逆變器，可靠而且功率大），就變成了所需要的電壓。
[page]
3、太陽能無線充電器制作過程
第一步：設計電路的模擬，利用 professional 做電路進行模擬實驗；
第二步：實驗成功后進行電路搭建；
第三步：電路搭接（根據原理圖對電路進行搭接）；
第四步：電路試運行；
第五步： 設計整體測試。

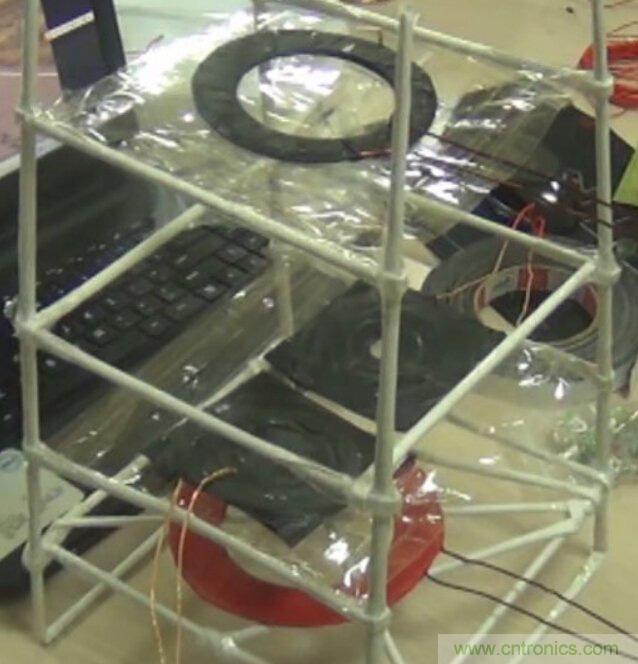

4、太陽能無線充電器的實際應用

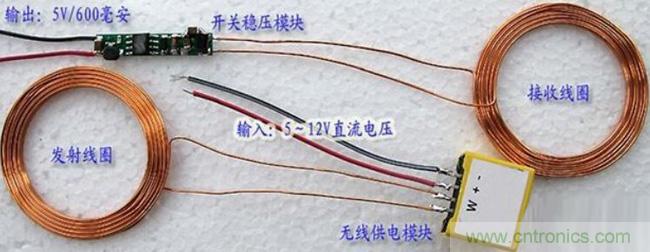

無線輸電模塊，元件占地面積小，無接收電流可高達 600mA，基本滿足普通電子設計的充電供電之用，模塊具有識別能力，可根據負載大小自動增減發射功率，工作效率約 70％，安裝方便簡單，價格低廉，可直接工作在 4~12V 的寬電壓工作，主要用于便攜式電子小設計的無線供電、充電而開發設計的，具有體積小、使用簡便、轉換效率高、價格低廉等特點。主要適用于：手機、游戲機、魚缸燈光、MP3、MP4、數碼相機、電動剃須刀、學習機、醫療、水下用品等多種設計的應用。
未來設想：在樓的頂部與底部各埋一發射線圈，運用太陽能為整棟樓實施無線供電。
