智能硬件大數據平臺eWiseTech網站拆解了系列其中的A5這一部，下面分享GALAXY A5的拆解細節。

首先用SIM卡針?lè)謩e取下手機右側的兩個SIM卡托。這里說一下A5支持雙卡雙待，手機右側靠下的SIM卡托為主SIM卡托，使用Nano SIM卡，上面的是一個SD卡和SIM卡雙用卡托，用戶可以使用Micro SD或者Nano SIM，但是不可同時使用。

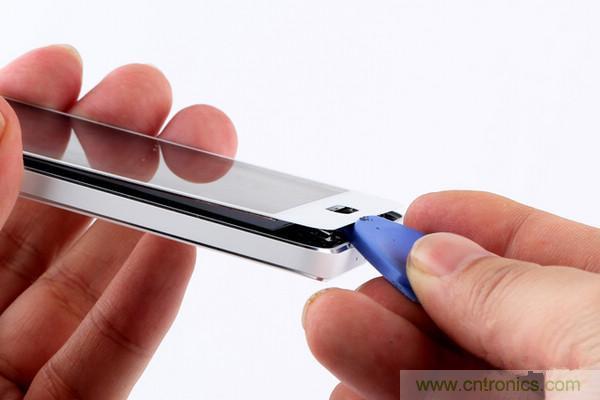

言歸正傳，接著拆，對屏幕四周施以熱風，使屏幕周邊的粘膠軟化，然后用吸盤吸住屏幕底部輕輕拉起，同時使用塑料撥片沿著屏幕與機身的接縫處慢慢劃開，使屏幕與機身分離，注意屏幕排線接口在主機右上側，取下屏幕前先用鑷子分開接口，手機的Home鍵并沒有像以往三星手機那樣固定在屏幕中框上，在撬開屏幕時主頁鍵直接就可以取下。

[page]
取下屏幕后，使用十字螺絲刀分別擰下黑色中框上12顆金屬螺絲。

從上圖可見屏幕背面和金屬機身內部貼有大面積的銅箔，幫助手機整體散熱。經過eWiseTech工程師確認，A5的屏幕來自于三星自家的OMLED屏，型號為AMS497EE01。2300毫安的鋰聚合物電池同樣也來自于三星自家，型號為EB-BA500ABE，由天津三星視界有限公司制造，電芯來自于三星SDI。

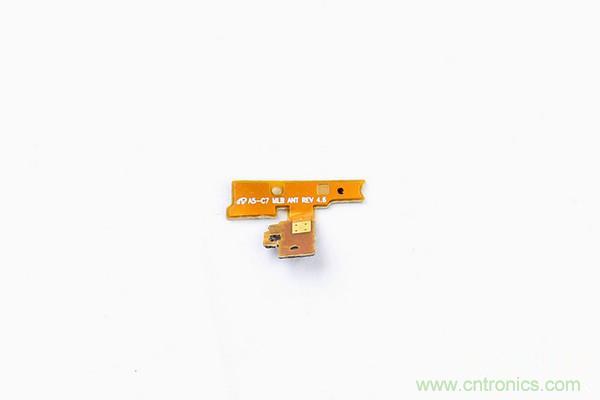

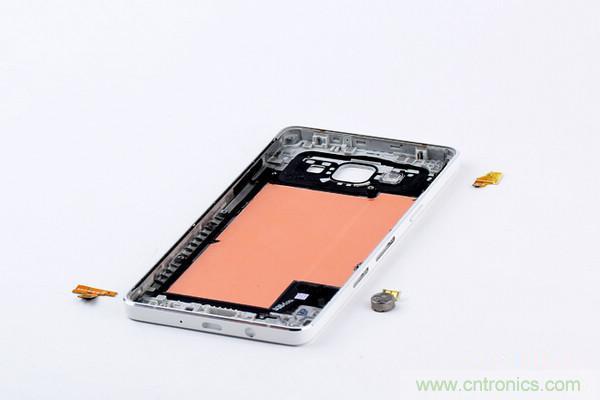

中框和主板取出后，金屬機身內基本已經沒有什么部件了，只剩下一個振動器和兩個天線排線了，其中底部成T字型的是無線電通信天線，用鑷子分別小心取下三個部件。

[page]

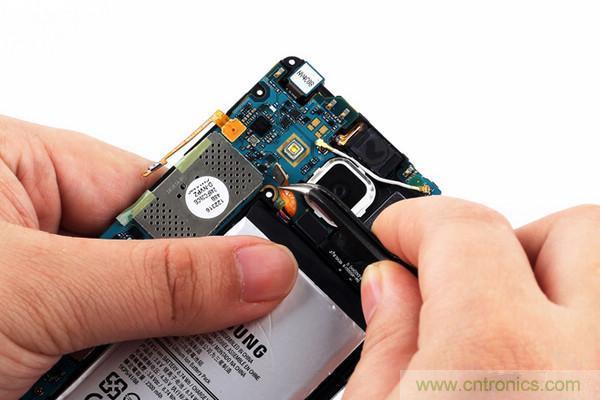

回到中框，用鑷子取下揚聲器和聽筒，注意，A5的揚聲器和聽筒帶有兩個細小的軟排線觸點，用粘膠粘在中框上。用撬棍翹起電池一側就可可取下電池，最后用鑷子小心取下USB小板和壓在揚聲器下面的音量控制和副麥克風小板，在取USB小板的時候要當心，小板底部?jī)蓚?cè)有兩個觸控排線方向貼在中框背面。

取下電池、揚聲器等小器件house，GALAXY A5基本已經拆完了。接下來主要看看主板：

打開主板上的屏蔽罩讓我們看看主板上有些什么芯片吧。首先是主板的正面，從左至右分別是來自夏普的GP2A25的光線感應和距離感應器；三個接口分別連接500萬前置攝像頭，顯示屏和1300萬后置攝像頭；接口旁的是來自三星自家的2GB運存和16GB閃存空間的內存芯片，型號為KMR310001M-B611；緊挨著內存芯片的就是A5的心臟來自高通驍龍410的64位處理器MSM8916；在兩個SIM卡槽之間，比較大的一顆芯片是來自與AVAGO的A9374140低噪聲功率放大器；上面一顆是來自SKYWORKS的SKY7006天線開關芯片。

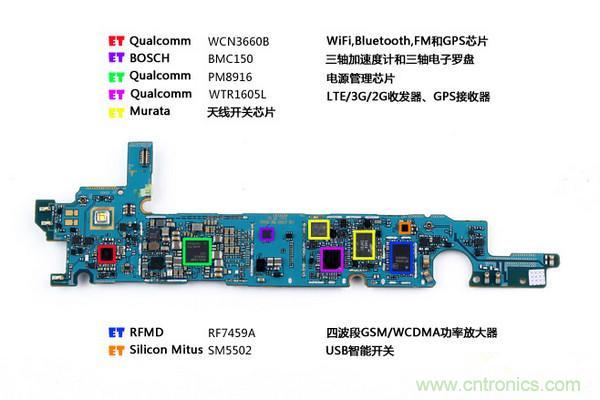

主板背面主要有高通的WCN3660B WiFi、藍牙、FM和GPS集合芯片；高通的PM8916電源管理芯片；來自于BOSCH的BMC150三軸加速度計和三軸電子羅盤；高通的WTR1605LLTE射頻芯片；兩顆來自Murata的天線開關集成芯片；一顆來自RFMD的RF7459A的四波段GSM/WCDMA功率放大器；一顆來自Silicon Mitus公司的型號為SM5502的USB智能開關芯片。

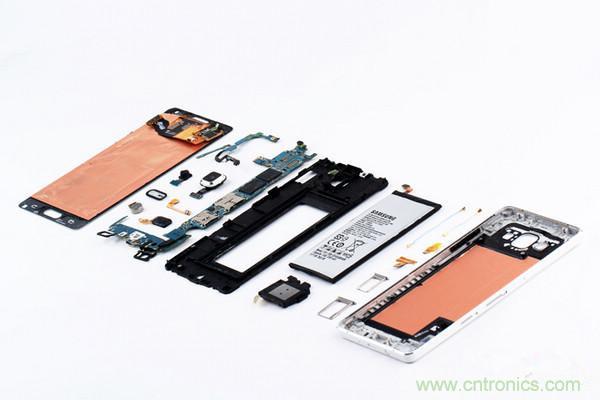

老規矩，最后的全家福。

三星GALAXY A5整體保持了三星一貫的作風，手機內部結構緊湊，但不雜亂，拆解簡單，后期維修保養比較方便。
