【導讀】力科今天發布QPHY-USB3.1-Tx-Rx自動物理層測試軟件包，用于USB3.1發送端（Tx）和接收端（Rx）的一致性測試、表征和調試，簡化了USB3.1的一致性測試。這是一套獨特而全面的USB3.1測試套件，憑借這一測試軟件包，可以根據最新的USB3.1規范測試第一代（5Gb/s）和第二代（10Gb/s）的設備。
發送端測試使用16GHz的高帶寬示波器，接收端使用帶協議功能的發送端和接收端容限測試儀（PeRT3）。QualiPHY自動化測試軟件能夠提供了連接圖，自動控制示波器操作，并生成報告。

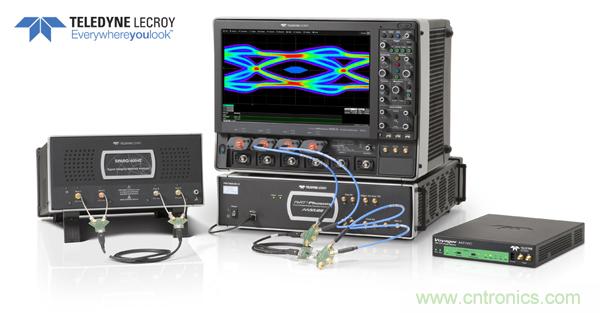

圖：力科發布新的USB3.1端到端測試方案
集成發送端和接收端的方案
將功能強大的力科（Teledyne LeCroy）示波器與獨特功能的PeRT3相結合，形成集成的Tx/Rx解決方案。例如，QPHY-USB3.1-Tx-Rx軟件通過要求DUT改變測試碼型從而自動執行Tx測試，接收端校準可由示波器直接與PeRT3通信而實現完全自動化。這種組合簡化了測試過程，并節省時間。QPHY-USB3.1-Tx-Rx軟件提供了一個統一的界面來執行Tx和Rx測試。而其他競爭測試方案需要不同的測試環境和多種復雜儀器設置，其過程復雜，并增加成本。
超越USB3.1物理層測試
力科（Teledyne LeCroy）是唯一能夠提供涵蓋發射機、接收機、協議、電纜/接插件一致性測試，以及表征和調試的完整USB3.1測試方案的測試測量設備廠家。單點采購和支持即可完成所有USB3.1測試。除了發送端/接收端的測試方案，測試套件還包括Voyager M310C 協議分析儀和SPARQ網絡分析儀。
Voyager M310C是一個多功能平臺，集成了USB測試選項，同時支持仿真高達10Gb/s線速度的主機和設備，使用戶能夠自定義傳輸數據包的報頭，有效載荷，時間和鏈路狀態和錯誤低電平控制注射。憑借C型連接器， Voyager M310C支持分析和訓練模式下的功率轉送，不僅可以作為源，還能作為動力傳輸?shù)慕K點。
力科公司的SPARQ信號完整性網絡分析儀可用于測量USB3.1發射機、接收機和電纜的插入損耗、阻抗和串?dāng)_。SPARQ基于TDR/TDT，只需要簡單的設置就可以輕松地測量S參數，且成本遠低于VNA。
力科（Teledyne LeCroy）的USB3.1測試方案，確保為開發、調試和一致性測試的每個階段提供強大的支持。
