數字電壓表
基本數字儀表始終響應電壓。典型范圍是 0-200 mV。要將其用作萬用表，請在轉換器和數字讀數周圍連接適當?shù)某朔ㄆ骱头至髌鳌?br style="padding: 0px; margin: 0px auto;"/>

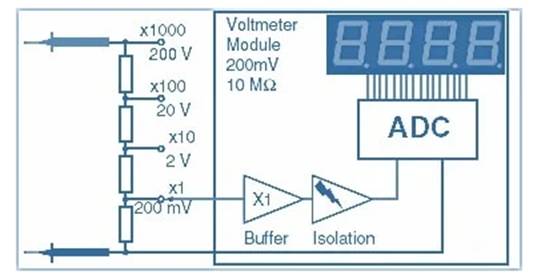

圖 1 顯示了基本數字電壓表電路的框圖。探頭置于電壓兩端，乘法電阻根據量程開關選擇的值降低電壓。
圖 1.數字電壓表電路原理。圖片由 Amna Ahmad 提供
輸出連接到轉換器，轉換器處理電壓值并將輸出信號發送到顯示器的相應條。
讀數顯示
顯示組中的每個數字多包含 7 個條。滿量程通常指定為 199 或 1999，隨著位數的增加，以 10（十進制）的倍數增加。199 顯示器也可以描述為 2? 位顯示器。同樣，1999 顯示器有時被稱為 3? 位顯示器。
初，必須選擇所需的范圍，然后小數點沿顯示屏移動以匹配。圖 2 顯示了這種類型的儀表中的電路?，F(xiàn)代數字顯示器是自動量程的，小數點會隨著輸入而移動。因此，電子電路更加復雜。
圖 2.數字萬用表電路原理。圖片由 Amna Ahmad 提供
的調整是選擇電阻、電流或電壓功能，其余的都是自動完成的。甚至直流電壓和電流的極性也可通過合適的指示器來指示。
數字大小范圍從 5 毫米到 12 毫米或更大，具體取決于制造商和儀表的目標用途。顯示尺寸可能很重要，例如，如果必須從遠處讀取數據。
顯示器類型包括發光二極管和液晶顯示器。真空和氣體顯示器也很受歡迎。氣體顯示器非常適合在非常弱的照明下閱讀，而液晶顯示器 (LCD) 在沒有補充光源的情況下幾乎毫無用處。
氣體放電顯示器在明亮的陽光下難以閱讀，而液晶顯示器則容易閱讀。然而，LCD 更依賴于溫度，如果顯示器的溫度過高，整個屏幕會變成空白或黑色，無法閱讀。在這些情況下可能會造成性損壞。
數字萬用表
現代數字萬用表電路比模擬儀表電路復雜得多，因此圖 2 僅顯示了一個基本電路。使用此電路，用戶必須選擇測量范圍和類型。但是，它確實說明了這種儀表的工作原理。
輸入衰減器和功能選擇開關構成數字萬用表輸入。衰減器有時是自動化的，并與自動量程功能相結合。轉換器和數字讀數并不總是足夠靈敏，無法用于萬用表，因此通常會提供放大器。它還起到在轉換器和衰減器之間提供隔離的額外作用，防止被測電路可能出現負載。
數字儀表與模擬儀表的比較
以下是數字儀表和模擬儀表的主要比較。
對于正常操作，數字儀表更準確。儀表越貴，準確度越高。
兩種類型都需要內部電池電源。
兩種類型都使用整流器將交流電轉換為直流電，但模擬儀表必須使用單獨的交流電壓刻度。數字儀表必須有一個校正電路來補償這一點。
模擬儀表的歐姆表功能采用非線性刻度。數字儀表沒有刻度，其非線性趨勢必須用特殊的恒流電路進行校正。
數字儀表的輸入阻抗比模擬型電路（模擬表）高得多，可能是20kΩ/V，而數字儀表可能為20MΩ/V，對被測電路的干擾或影響較小。
數字萬用表在射頻場存在的情況下容易產生很大誤差。通常這對模擬儀表的影響很小。
數字儀表對電路狀況的敏感度遠高于模擬儀表。在某些情況下，這可能會導致讀數錯誤。
模擬儀表的導通電阻讀數在正極探針上可能為負極（來自內部電池）。使用前必須檢查這一點，因為二極管等電流敏感設備可能存在方向錯誤。
數字儀表在電阻范圍內具有恒定的極性，不會造成混淆。
模擬儀表對變化的數值的響應比數字儀表更靈敏。由于其電路配置，數字設備需要更長的時間來響應新值并再次穩定下來。
