近年來，世界上多個國家制定政策以分階段淘汰白熾燈泡。如中國計劃于2015年60W 以上普通照明用白熾燈泡全部淘汰。熒光燈及緊湊型熒光燈(CFL)的能效比白熾燈高，但含劇毒物質汞，存在環保顧慮。相比較而言，具備環保優勢、近年來成本穩步下降的高亮度白光LED技術已經快速改進，如今在光輸出方面已可與CFL等正面交鋒，并且還大幅提升能效及延長使用壽命，適合于白熾燈泡替代等LED通用照明應用。

LED燈泡的驅動挑戰及常見驅動方法

大多數LED是低壓器件，最適合采用恒定電流驅動。要在通用照明應用中最大限度發揮LED節能優勢，就要采用適合的LED驅動電路。

以LED燈泡為例，典型的LED燈泡包含LED陣列、驅動電路、散光罩、散熱片和螺旋燈頭等主要組件。就驅動電路而言，高能效LED驅動器IC無疑是其中的重點。因?yàn)長ED燈泡的形狀固定，散熱受限，采用高能效LED驅動器則可幫助將更多電能轉化為光能，幫助散熱。此外，由于LED燈泡空間有限，故須減小驅動電子電路的尺寸以使剩余空間增多，同時增大散熱片面積；較大功率的燈泡尤為如此。不僅如此，LED正在發生迅速變化，提供多種選擇，這對LED驅動器的選擇也構成了挑戰。出于安規、LED選擇等因素，設計人員還須考慮是采用隔離還是非隔離拓?fù)浣Y(jié)構，由此也影響到LED驅動器的選擇。

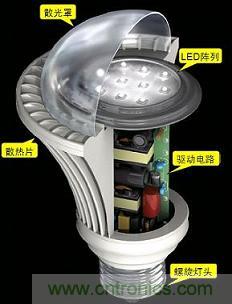

                                                         圖1：典型LED燈泡剖視圖

一種常見的LED驅動器拓?fù)浣Y(jié)構是隔離型反激(見圖2)。這種拓?fù)浣Y(jié)構除了提供電氣安全隔離以外，還能對LED串要求的電流進行穩流。安全低壓次級端的電路感測LED電流及電壓，并在安全界限內提供反饋信號，以控制電源轉換過程。次級端元件包括偏置電路、雙運算放大器、精密參考、用于反饋的光耦，以及用于監測LED電流及感測過壓保護故障的電流及電壓感測電阻等。

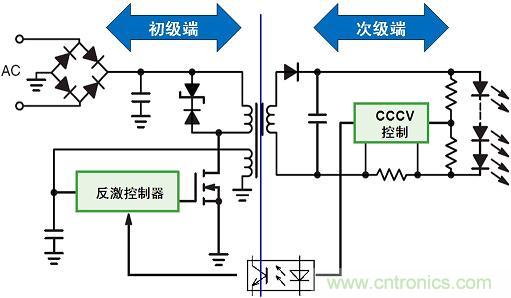

                                               圖2：常見的驅動LED串的隔離型反激拓?fù)浣Y(jié)構

這種經典方案的優勢與缺點并存。例如，它可以輕易地實現高精度的穩流，且能夠在寬工作范圍及制造差異條件下可靠地工作。但這種方案的次級端控制電路消耗電能，由于此電能未轉化為光，故降低了能效。此外，次級端的元器件在印制電路板上占用空間并增加成本。最后，如果次級端任何元件有故障，仍須把驅動器設計成就算有故障也保安全。

克服經典方案缺點的新穎的初級端穩流技術

有利的是，設計人員可以選擇一種新的控制架構，將所要求的LED穩流功能從次級端移到初級端，即采用初級端穩流(PSR)技術(亦稱“初級端控制”)，見圖3。初級端穩流方案無須光耦，以及次級端恒流恒壓(CCCV)控制環路元件，如運算放大器、TL431或齊納參考、偏置穩壓器、電流感測電阻及用于過壓保護的電壓感測等，同時在初級端維持高穩流精度。這就提供減少元件數量、簡化PCB布線、節省電路板空間、簡化LED選擇、提升能效及輕易符合安規等諸多優勢。據統計，設計人員通過消除次級端控制，能夠省去占用寶貴電路板空間的16至18顆甚或更多元件，這對A19 LED燈泡等應用尤為重要。

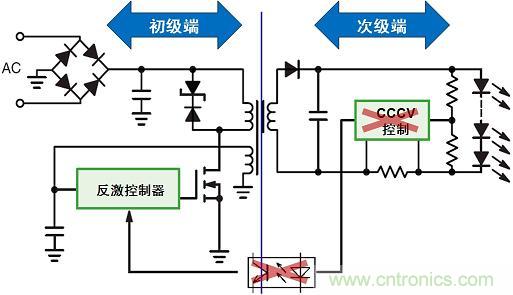

                                 圖3：新穎的初級端穩流技術省去次級端控制，提供多種應用優勢。

安森美半導體應用初級端穩流技術的NCL3008x系列LED驅動器功能及優勢

安森美半導體的NCL3008x系列準諧振初級端電流模式控制器使用初級端穩流技術，為反激及非隔離降壓-升壓拓?fù)浣Y(jié)構提供高精度的恒定電流，非常適合于LED照明應用。NCL3008x系列目前包括NCL30080、NCL30081、NCL30082和NCL30083。這些器件提供TSOP-6及Micro-8封裝，還可根據客戶需求提供SOIC-8封裝。NCL3008x系列提供0.8至0.9甚至更高的功率因數，符合美國“能源之星”對輸入功率大于5 W之燈泡功率因數高于0.7的要求。這些器件的引腳數量及功能不盡相同，分別針對不同的細分應用，詳見表1。

安森美NCL3008x系列的關鍵優勢包括：

1)    一流的初級端穩流精度。由于初級端穩流精度高，能夠補償線路輸入電壓變化，不受常規變壓器制造差異影響，可簡化LED的選擇(無須使用過高規格/過高成本的元件來滿足流明輸出要求)，能支持2:1輸出正向電壓變化(無須對LED進行編碼，可將一個驅動器設計用于多種產品，且在LED性能提升后還能使用相同的驅動器)；

2)    采用準諧振模式工作以提供高能效，僅產生少量電磁干擾(EMI)；

3)    提供強固的保護特性，如過壓保護/LED開路保護、次級端二極管短路保護、過熱關閉、輸入欠壓保護、軟啟動、短路保護、短路電流感測、提供閂鎖及自動恢復版本等。

4)    靈活的產品系列。提供不同功能組合，配合用戶不同應用需求。

下頁內容：基于NCL3008x系列的A型燈LED驅動器參考設計示例
[page]


                                        表1：安森美半導體NCL3008x系列產品概覽

這些器件中，NCL30080是簡單及低BOM成本版本，NCL30081則增加了5步準對數調光功能。NCL30082具備熱反走/過壓保護及模擬/數字調光功能，還增加了5步準對數調光及軟啟動功能。

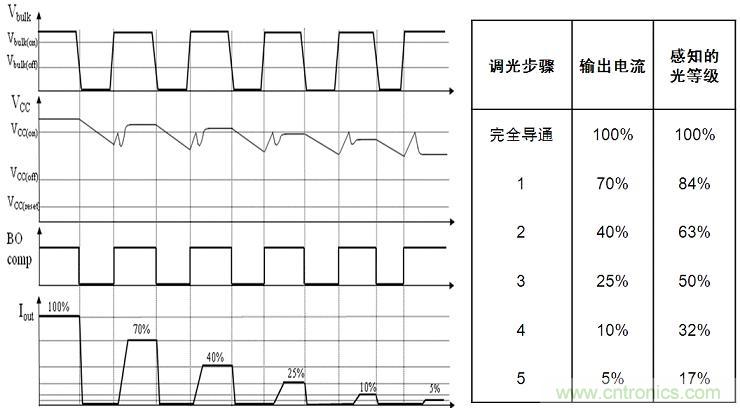

                                                    圖4：NCL30081和NCL30083增加了5步準對數調光功能。

基于NCL3008x系列的A型燈LED驅動器參考設計示例

安森美半導體開發了基于NCL3008x系列的多種LED A型燈參考設計。測試顯示，這些設計提供高穩流精度、高功率因數及高能效。

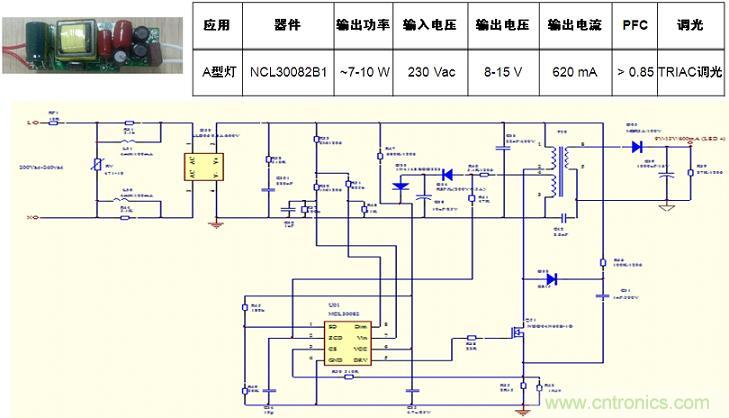

1)    基于NCL30082B1的初級端反饋、高功率因數、TRIAC可調光A型燈LED驅動器設計

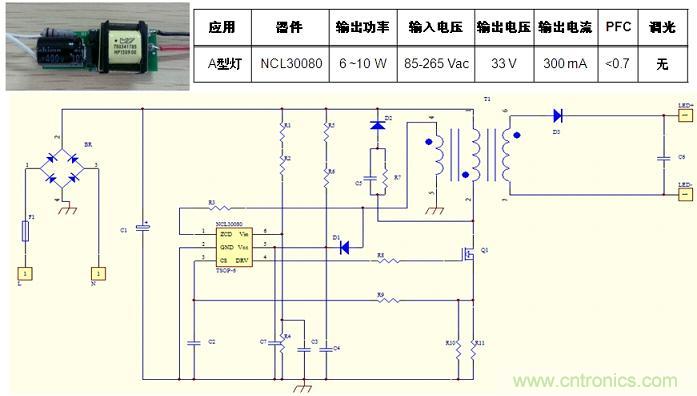

2)    基于NCL30080的初級端反饋、反激拓?fù)浣Y(jié)構A型燈LED驅動器設計

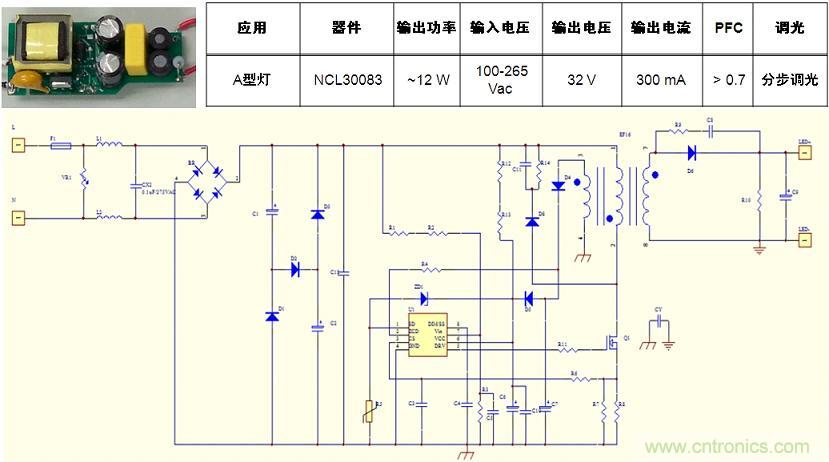

3)    基于NCL30082/3的初級端反饋、分步調光、反激A型燈LED驅動器設計



安森美半導體的NCL3008x系列準諧振初級端電流模式控制器使用初級端穩流技術，是安森美半導體針對交流供電LED照明應用開發的專有初級端恒流控制技術，并已經應用在NCL3008x系列目前已有的4款高能效諧振模式初級端控制器上。這系列產品提供多種應用優勢，能夠幫助設計減少元件數量、節省電路板空間、提升能效、簡化LED選擇及提供高能效，且提供優化的功能組合，以應對客戶不同應用需求。
