    節能健康的室內環境光采集電路設計

    發布時間:2014-12-27 責任編輯:sherryyu

    【導讀】本文介紹的智能照明系統室內環境光采集電路圖設計,相比傳統人式可以更加合理、更有效地提高自然光在辦公場所里的利用,避免了電能源浪費;還可使辦公場所里的燈光控制更加符合工作作息時間。

    系統采用單片機為控制器,用熱釋人體紅外傳感器和光照強度傳感系統來檢測室內有無人員及室內光強,提出了一個智能照明控制系統的原理框圖,并在此基礎上設計了智能照明控制系統的部分硬件電路,該系統采用模塊化結構設計,條理清晰,便于改進和擴充。同時還具有體積小,控制方便,可靠性高等優點,可以滿足辦公場所智能照明控制的要求,以達到節能目的。

    室內環境光采集電路

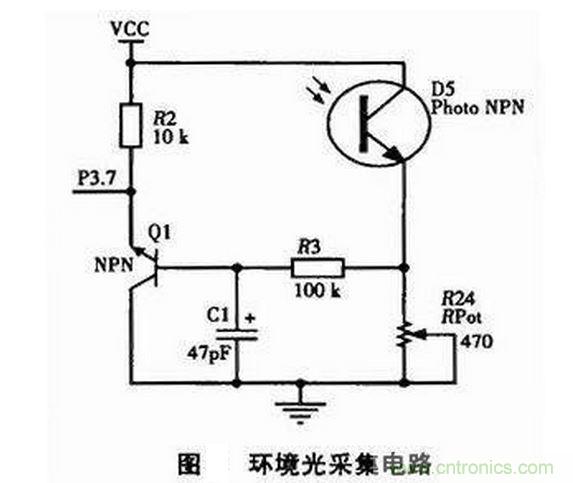

    室內環境光采集電路如圖2所示。工作原理為當辦公場所室內自然光光照強度高于一定程度時(即設定參數),則光敏三極管D5呈現低阻狀態即小于1 kΩ,三極管Q1的基極電壓將增大,使三極管Q1飽和導通,就會使三極管Q1集電極輸出低電平,不參與其工作。當辦公場所室內自然光光照強度小于一定程度時(即設定參數),則光敏三極管D5呈現高阻狀態大于100 kΩ,使三極管Q1截止,Q1的集電極輸出高電平,參與其電路工作。其中可變電阻R24是作為調節室內環境光光照強弱靈敏度參數的器件,其阻值的大小,將會是三極管Q1在不同的室內環境光照強度參數下導通,而R3、C1組成的電路是防止外界干擾而設計的,具有防干擾的作用。
    人體信號采集電路

    人體信號采集電路

    [page]

    人體信號采集電路

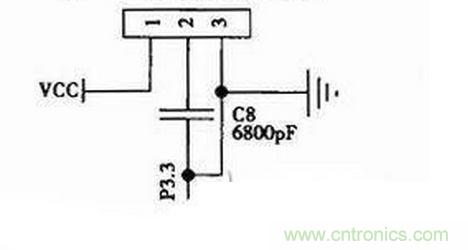

    探測人體是否在辦公場所室內時,探測人體是否存在的熱釋電紅外傳感器要具有靈敏度高、穩定性好、抗干擾性強、具有延時性好的功能,選取時應根據辦公場所的工作時間等因素而定,通常選用HT-208型號的熱釋電紅外傳感器,根據此芯片的功能特點設計的人體信號采集電路如圖3所示。其中的熱釋電紅外傳感器的1 號端引腳外接電源信號,2號端引腳外接采集信號,常要接一個電容量為6800pF的電容器與3號端引腳相連接,而3號端引腳是外接地的,所以熱釋電紅外傳感器是用2號端引腳與單片機AT89S52的P3.3引腳端相連接的,而為了增強信號采集的穩定性即熱釋電紅外傳感器探測的穩定可靠,常在單片機的引腳端口處再接一個100 kΩ的上拉電阻。

    看門狗電路

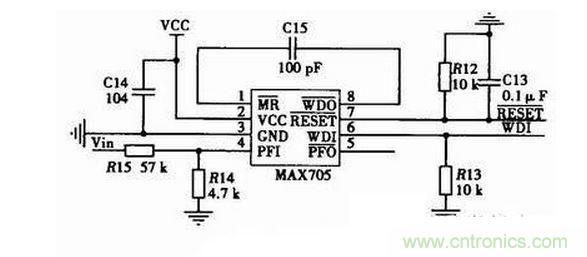

    在該電路中有看門狗定時器、自動復位、電壓門限監測的功能,在系統上電、掉電和供電電壓不足時,單片機和總線邏輯狀態是不確定的,會使MAX705芯片的 RESET引腳端輸出復位信號給單片機使單片機維持在復位狀態,以避免控制的錯誤。電路如圖4所示。為了使復位更加可靠,在復位輸出端外接一個10 k的上拉電阻,并與AT89C52的復位端相連。所以在VCC端的電壓低于復位電壓時,系統就保持在復位狀態。為檢測電源電壓將電源Vin與PFI引腳端相連接,在PFI端的電壓低于1.24 V時,就由PFO端輸出示警信號,而WDI端是由內部定時器控制,當WDI為低電平時,為該系統提供保護,才可避免因死機、程序跑飛、死鎖等情況的發生,使系統正常工作。
    看門狗電路
    本系統是以AT89S52單片機為主控核心,以環境光強弱信號、人體存在狀況為主要的輸入參數,通過相關電路的驅動,實現辦公場所照明日光燈的智能控制,它比傳統人式的人工管理辦公場所的燈光更加合理、更有效地提高了自然光在辦公場所里的利用,避免了電能源浪費;同時本系統加入了時間控制參數,使辦公場所里的燈光控制更加符合工作作息時間。
