【導讀】作為常用的電子元器件，光耦合器非常常見。在照明系統中屬于不可或缺的組成原件。電路運行過程中，光耦合器很容易發生故障。這些故障的出現嚴重影響了整體系統的正常運行。本文就給你介紹三種判定光耦合器是否正常。
首先我們來看一下如何通過比較法判斷光耦是否正常。技術人員可以先行拆下懷疑已經出現問題的光耦，然后使用萬用表測量其內部二極管、三極管的正反向電阻值，在得出相應的數值后，將這組數值用其與好的光耦對應腳的測量值進行比較，若阻值相差較大，則說明該光耦已損壞。這種方法是最簡單的檢測方法，操作簡易，可靠性高。

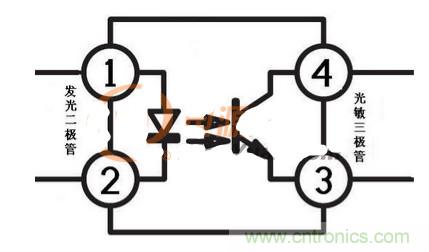

圖1光耦合器數字萬用表檢測法檢測電路
接下來要為大家介紹的第二種光耦合器檢測方法，是數字萬用表檢測法。下面我們以PC111型號的光耦檢測為例來進一步說明這種方法的操作方式，該檢測電路如圖1所示。檢測時，工程師需要將光耦內接二極管的﹢端1腳和﹣端2腳分別插入數字萬用表的Hfe的c、e插孔內，此時數字萬用表應置于NPN擋。然后，我們需要將光耦內接光電三極管c極5腳接指針式萬用表的黑表筆，e極4腳接紅表筆，并將指針式萬用表?yè)茉赗×1k擋。這樣就能通過指針式萬用表指針的偏轉角度來判斷光耦的情況。指針向右偏轉角度越大，說明光耦的光電轉換效率越高，即傳輸比越高，反之越低，若表針不動，則說明光耦已損壞。

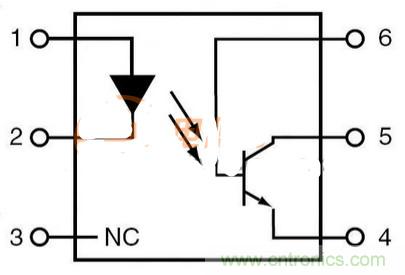

圖2光耦合器光電效應判斷法檢測電路
第三種在實際操作中比較常見的檢測方法，被稱為光電效應判斷法。在這里我們?nèi)匀灰訮C111型號的光耦為例進行說明，采用光電效應判斷法的檢測電路如圖2所示。在使用該種方法進行檢測時，我們需要將萬用表置于R×1k電阻擋，兩表筆分別接在光耦的輸出端4、5腳。然后我們需要用一節1.5V的電池與一只50—100Ω的電阻串接后，并將電池的正極端接PC111的1腳，負極端碰接2腳，或者正極端碰接1腳，負極端接2腳，這時觀察接在輸出端萬用表的指針偏轉情況。此時注意觀察，如果萬用表的指針發生擺動，說明光耦是好的，如果不擺動，則說明這一光耦合器已損壞。萬用表指針擺動偏轉角度越大，表明光電轉換靈敏度越高。
