在設計LED驅動電路的過程中，需要設計人員特別細心，每一個原件都決定著使用壽命，本文講解LED驅動電路中的貼片電容的注意事項。



貼片電容全稱叫做多層(積層，疊層)片式陶瓷電容器，英文縮寫為MLCC。MLCC受到溫度沖擊時，容易從焊端開始產生裂紋。在這點上，小尺寸電容比大尺寸電容相對來說會好一點，其原理就是大尺寸的電容導熱沒這么快到達整個電容，于是電容本體的不同點的溫差大，所以膨脹大小不同，從而產生應力。這個道理和倒入開水時厚的玻璃杯比薄玻璃杯更容易破裂一樣。另外，在MLCC焊接過后的冷卻過程中，MLCC和PCB的膨脹系數不同，于是產生應力，導致裂紋。要避免這個問題，回流焊時需要有良好的焊接溫度曲線。如果不用回流焊而用波峰焊，那么這種失效會大大增加。MLCC更是要避免用烙鐵手工焊接的工藝。然而事情總是沒有那么理想。烙鐵手工焊接有時也不可避免。比如說，對于PCB外發加工的電子廠家，有的產品量特少，貼片外協廠家不愿意接這種單時，只能手工焊接;樣品生產時，一般也是手工焊接;特殊情況返工或補焊時，必須手工焊接;修理工修理電容時，也是手工焊接。無法避免地要手工焊接MLCC時，就要非常重視焊接工藝。

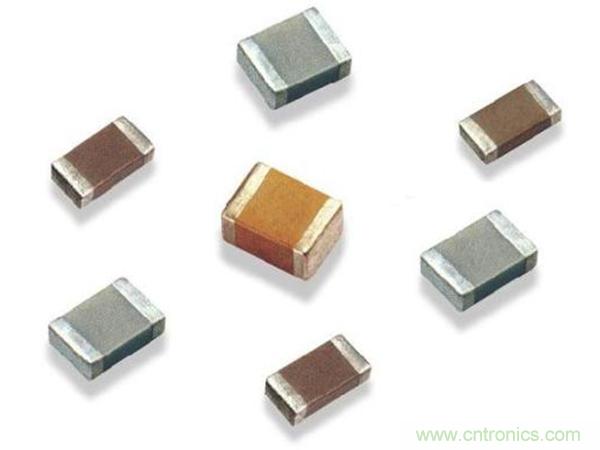

貼片電容



眾所周知，IC芯片的封裝貼片式和雙列直插式之分。一般認為：貼片式和雙列直插式的區別主要是體積不同和焊接方法不同，對系統性能影響不大。其實不然。PCB上每一根走線都存在天線效應。PCB上的每一個元件也存在天線效應，元件的導電部分越大，天線效應越強。所以，同一型號芯片，封裝尺寸小的比封裝尺寸大的天線效應弱。



同一裝置，采用貼片元件比采用雙列直插元件更易通過EMC測試。此外，天線效應還跟每個芯片的工作電流環路有關。要削弱天線效應，除了減小封裝尺寸，還應盡量減小工作電流環路尺寸、降低工作頻率和di/dt。留意最新型號的IC芯片(尤其是單片)的管腳布局會發現：它們大多拋棄了傳統方式——左下角為GND右上角為VCC，而將VCC和GND安排在相鄰位置，就是為了減小工作電流環路尺寸。



不僅是IC芯片，電阻、電容(BUZ60)封裝也與EMC有關。用0805封裝比1206封裝有更好的EMC性能，用0603封裝又比0805封裝有更好的EMC性能。目前國際上流行的是0603封裝。零件封裝是指實際零件焊接到電路板時所指示的外觀和焊點的位置。是純粹的空間概念.因此不同的元件可共用同一零件封裝，同種元件也可有不同的零件封裝。像電阻，有傳統的針插式，這種元件體積較大，電路板必須鉆孔才能安置元件，完成鉆孔后，插入元件，再過錫爐或噴錫(也可手焊)，成本較高，較新的設計都是采用體積小的表面貼片式元件(SMD)這種元件不必鉆孔，用鋼膜將半熔狀錫膏倒入電路板，再把SMD元件放上，即可焊接在電路板上了。



以上就是在設計過程中應該注意貼片電容的注意事項，這樣才能設計出壽命長的驅動器，不浪費資源。
