中心議題：

• 介紹由特爾曼式電路和阻抗分壓電壓構成的文氏電橋電路
• 討論式電橋電路增益相位特性

解決方案：

• 文氏電橋電路是具有頻率選擇性的代表性的橋式電路
• 應用在特定頻率凡處相位為0的特性來形成振蕩電路

文氏電橋電路是具有頻率選擇性的代表性的橋式電路，在電子電路的教科書中經常出現。帶阻濾波器(BEF)作為陷波濾波器被廣泛的應用，也作為文氏電橋振蕩電路被人們所熟知。
　　

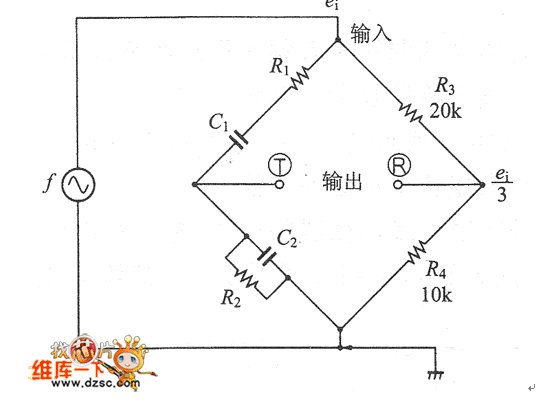

圖1是由電容的串／并聯電路(也稱特爾曼式電路)和阻抗分壓電壓(R3、R4)構成的文氏電橋電路。


　　圖1文式電橋電路
　　
這種電路的平衡條件是端子①和⑩之間流過的電流為0。在很多的例子中，由于R1＝R2、C1＝C2，從


求得

所以平衡條件為

即R＝R1＝R2，C＝C1＝C2。
　　
對于輸入信號白的頻率響應，其端子①為帶通特性，端子①平坦，對應白，各衰減1/3(約10dB)。
　　
這里如果進行端子①和⑩的減法運算(差動運算)，則會在特定的頻率fo。處平衡，輸出變?yōu)?。
　　
圖2是fo＝1kHz時，C＝0.O1μpF、R＝16kΩ、R3＝20kΩ、R4＝10kΩ時的橋式電路的增益相位特性。以端子①為基準(實際為ei/3)進行測定。端子①是寬頻帶響應的衰減特性，所以①⑩間差動時，可獲得具有峰值的陷波特性。


　　圖2 文式電橋電路增益相位特性
　　
相位特性在fo＝1kHz時為0，fIN＜fo時相位超前，fIN＞fo時相位延遲。所以，應用在特定頻率凡處相位為0的特性來形成振蕩電路。

　　
